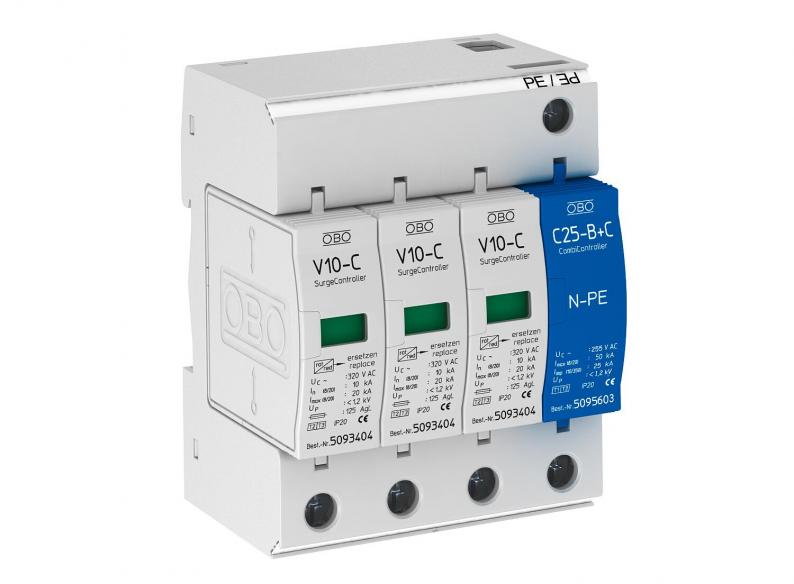

10+3. típus, 320-pólus + NPE

Type V10-C 3+NPE-320

Item no. 5094924

EAN 4012195363934

Adatlap (PDF)

undefined

Show all variants

Item no. / Type

5094924 / V10-C 3+NPE-320

Védettség

IP20

Max. tartós feszültség, AC

320 V

A pólusok kivitele

3+N/PE

Smallest selling unit: 1 Darab

Darab

Description

T2+T3 túlfeszültség-védelmi eszköz

• Aljzatból és levezető betétből álló komplett egység, bekötésre kész
• TN-S és TT hálózatokhoz
• Termikus és dinamikus védelemmel
• Optikai hibajelzéssel
• Nagy levezetőképesség hosszú élettartam
• Jelöléssel ellátott csatlakozók

Alkalmazási terület: Lakóépületek, családi házak

Technical data

Műszaki adatok

Hálózattípus	egyéb
Kifúvató	nem
Jelzés a készüléken	optikai
Védettség	IP20
Névleges levezetőképesség (8/20 µs) [L-N]	10 kA
Névleges levezetőképesség (8/20 µs) [N-PE]	30 kA
Távjelzés	nem
Vizsgálati osztály 2. típus	igen
Névleges feszültség AC (50 / 60 Hz)	320 V
Max. tartós feszültség, AC	320 V
Névleges levezetőképesség (8/20 µs)	10 kA
A pólusok kivitele	3+N/PE
Szerelési mód	Kalapsín 35 mm
Max. hálózatoldali túláramvédelem	125
Kivitel	3+NPE
Hálózattípus TN	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Üzemi hőmérséklet min.	-40 °C
Üzemi hőmérséklet max.	80 °C
SPD az IEC EN 61643-1 szerint	II+III. osztály
MSZ EN 61643-11 szerinti SPD	2+3-as típus
LPZ	1→3
Maximális levezetőképesség (8/20 μs)	20 kA
Válaszidő	<25 ns
Maximális előtétbiztosító	125 A
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Alkalmazási hőmérséklet-tartomány max.	80 °C
Méret	320V

Kapcsolási rajz

Levezetőképesség (8/20 μs) [összes]	40 kA
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²

page.product.environmentalData.environmentalData

CO2-lábnyom (GWP) bölcsőtől a kapuig	1,9841 kg CO2e / 1 Darab
