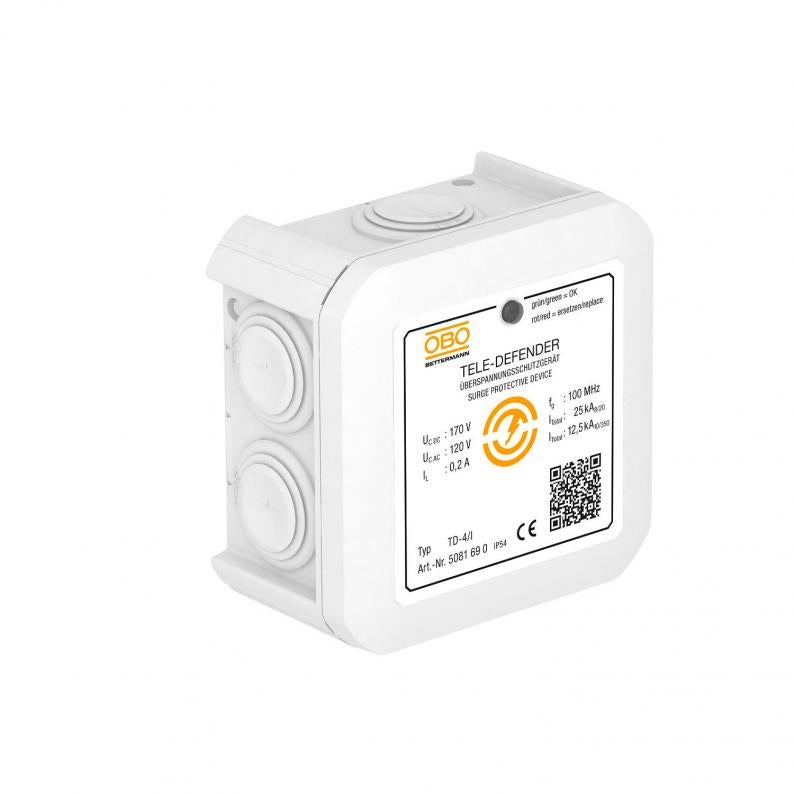

Analóg, ISDN- és DSL-rendszerek betáp-ponti védelme
Type TD-4/I
|Item no. 5081690
|EAN 4012196034352
Item no. / Type
5081690 / TD-4/I
Pólusszám
4
Dugaszolórendszer
RJ11
Max. tartós feszültség, AC
120 V
Legmagasabb tartós feszültség, DC
170 V
Smallest selling unit: 1 Darab
1Darab
Darab
Description
Telekommunikációs rendszerek adatátviteli vezetékek védelmére
• Alacsony védelmi feszültségszint
• "Push-In" kapcsok a gyors szerelhetőség érdekében
• Optimalizált sávszélesség biztonségos adatátvitel érdekében
• Falra szerelhető
• Optikai állapotjelző
Alkalmazási terület: DSL-rendszer, ISDN vagy analóg telekommunikáció
• Alacsony védelmi feszültségszint
• "Push-In" kapcsok a gyors szerelhetőség érdekében
• Optimalizált sávszélesség biztonségos adatátvitel érdekében
• Falra szerelhető
• Optikai állapotjelző
Alkalmazási terület: DSL-rendszer, ISDN vagy analóg telekommunikáció
Technical data
Műszaki adatok
| Pólusszám | 4 |
|---|---|
| Távjelző érintkező | nem |
| Jelzés a készüléken | optikai |
| Dugaszolórendszer | RJ11 |
| Védelmi feszültségszint, ér - ér | <300 V |
| Védelmi feszültségszint, ér - föld | <650 V |
| Védettség | IP54 |
| Vizsgálati szabvány | MSZ EN 61643-21 |
| Soros ellenállás erenként | 9 Ω ± 10 % |
| Kapacitás (ér-ér között) | <50 pF |
| Kapacitás (ér-föld között) | <10 pF |
| Robbanásbiztos kivitel | nem |
| Szigetelési ellenállás | >1 MΩ |
| Árnyékolás-csatlakoztatás | igen |
| Árnyékolás | közvetett |
| Lökőfeszültségállóság, ér-ér | C2: 18 kV / 9 kA (8/20µs) |
| Lökőfeszültségállóság, ér-föld | C2: 18 kV / 9 kA (8/20µs) |
| Összes levezetési lökőáram (10/350) | D1: 12,5 kA |
| Összes-levezetőképesség (8/20) | 25 kA |
| Védelmi feszültségszint árnyékolás - föld (S-PE) | 850 V |
| Névleges áram DC | 0,2 A |
| Névleges áram AC | 0,14 A |
| Levezető felügyelete | nem |
| Max. tartós feszültség, AC | 120 V |
| Legmagasabb tartós feszültség, DC | 170 V |
| Határfrekvencia | 100 MHz |
| SPD az MSZ EN 61643-21 szerint | Class I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Levezetőképesség | 2,5 kA |
| Beiktatási csillapítás (Insertion loss) | ≤3 dB |
| Csatlakozási keresztmetszet, merev, max. | 0,75 mm² |
| Csatlakozási keresztmetszet, többhuzalos, min. | 0,14 mm² |
| Csatlakozási keresztmetszet, többhuzalos, max. | 0,75 mm² |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 80 °C |
| Méret | 170V |
| Anyag | műanyag |
| Szín | fehér |
Kapcsolási rajz
| Csatlakozási keresztmetszet, merev, min. | 0,14 mm² |
|---|---|
| Csatlakozási keresztmetszet, hajlékony, min. | 0,14 mm² |
| Csatlakozási keresztmetszet, hajlékony, max. | 0,75 mm² |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,4171 kg CO2e / 1 Darab |
|---|
