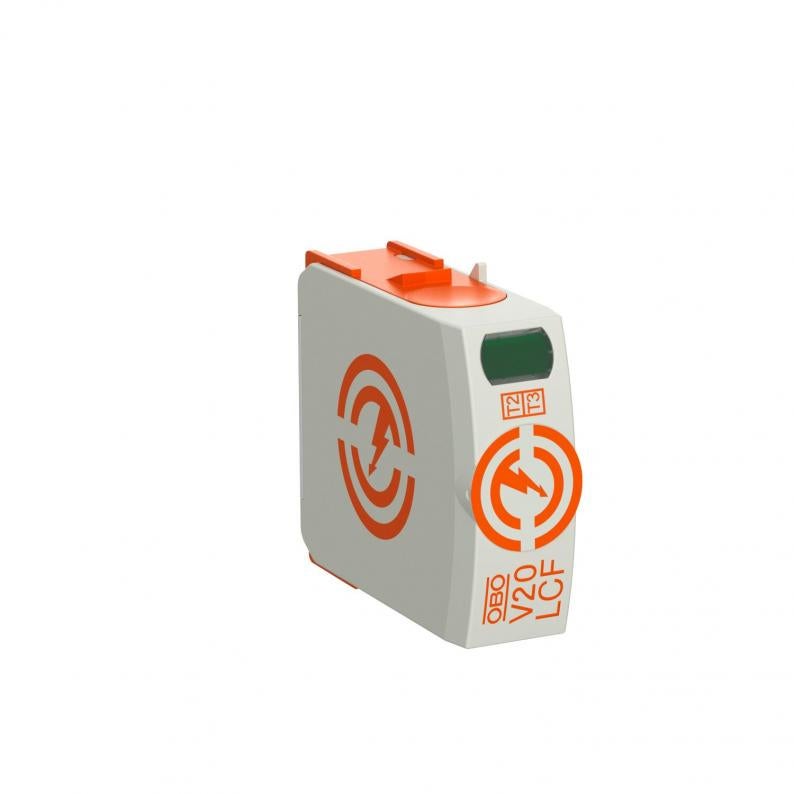

Betét V20-hoz
Type V20-LCF-0-280
|Item no. 5095524
|EAN 4012196818747
Item no. / Type
Smallest selling unit: 1 Darab
1Darab
Darab
Description
Betét T2 típusú túlfeszültség-védelemi eszközhöz az MSZ EN 61643-11 szerint
• Levezetőképesség 20 kA (8/20) pólusonként, nagyteljesítményű varisztorokkal
• Moduláris rendszerű SPD dinamikus védelemmel és optikai állapotjelzéssel
Rázkódás elleni védelemmel és feszültségkódolással
Halogénmentes műanyag UL 94 V-0
• Levezetőképesség 20 kA (8/20) pólusonként, nagyteljesítményű varisztorokkal
• Moduláris rendszerű SPD dinamikus védelemmel és optikai állapotjelzéssel
Rázkódás elleni védelemmel és feszültségkódolással
Halogénmentes műanyag UL 94 V-0
Technical data
Műszaki adatok
| Hálózattípus | egyéb |
|---|---|
| Kifúvató | nem |
| Jelzés a készüléken | optikai |
| Védettség | IP20 |
| Névleges levezetőképesség (8/20 µs) [L-N] | 20 kA |
| Névleges levezetőképesség (8/20 µs) [N-PE] | 40 kA |
| A készülékház anyaga túlfeszültség-védelmi alkatrészek számára | PA UL 94 V-0 |
| Maximális levezetőképesség (8/20 μs) [L-N] | 40 kA |
| Maximális levezetőképesség (8/20 μs) [N-PE] | 60 kA |
| Távjelzés | nem |
| Vizsgálati osztály 2. típus | igen |
| Beépített előtétbiztosító | nem |
| Névleges levezetőképesség (8/20 µs) | 20 kA |
| Szerelési mód | Kalapsín 35 mm |
| Max. hálózatoldali túláramvédelem | 160 A gL/gG |
| Kapcsolási teljesítmény AC | 230 V; 0,5 A |
| Kapcsolási teljesítmény DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Zárlati szilárdság max. hálózatoldali túláramvédelem esetén | 50 kA eff |
| SPD az UL 1449 szerint | 4. típus |
| Minimális távolság | 1,5 mm |
| Engedélyek | VDE, KEMA, UL, ÖVE |
| Zárlati szilárdság | igen |
| Üzemi hőmérséklet min. | -40 °C |
| Üzemi hőmérséklet max. | 80 °C |
| Forgatónyomaték | 4 Nm |
| SPD az IEC EN 61643-1 szerint | II. osztály |
| MSZ EN 61643-11 szerinti SPD | 2-es típus |
| Maximális levezetőképesség (8/20 μs) | 40 kA |
| Maximális előtétbiztosító | 160 A |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 80 °C |
| Méret | 280V |
| Páratartalom max. | 95 % |
| Páratartalom min. | 5 % |
Kapcsolási rajz
| Hajlékony vezető keresztmetszete (finomhuzalos) min. | 1,5 mm² |
|---|---|
| Hajlékony vezető keresztmetszete (finomhuzalos) max. | 35 mm² |
| FM-kapcsok csatlakozási keresztmetszete min. | 0,5 mm² |
| FM-kapcsok csatlakozási keresztmetszete max. | 1,5 mm² |
| FM-kapcsok csatlakozási keresztmetszete min. | 21 AWG |
| FM-kapcsok csatlakozási keresztmetszete max. | 16 AWG |
| Hajlékony vezető keresztmetszete (finomhuzalos) min. | 16 AWG |
| Hajlékony vezető keresztmetszete (finomhuzalos) max. | 2 AWG |
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 1,5 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 35 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 16 AWG |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 2 AWG |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,3261 kg CO2e / 1 Darab |
|---|
Downloads
0 selected
Adatlap (1)
Tanúsítások, nyilatkozatok (2)
Útmutatók és segédletek (2)
Termékképek (2)
Variants
Type
Védettség
Max. tartós feszültség, AC
A pólusok kivitele
Item no.
V20-LCF-0-280
IP20
5095524
V20-LCF-1-280
IP20
280
1
5095526
V20-LCF-3-280
IP20
280
3
5095528
V20-LCF-4-280
IP20
280
4
5095529
