Csőmandzsetta 4 rögzítőfüllel

Csőmandzsetta 4 rögzítőfüllel

Type TCX-063
|
Item no. 7202204
|
EAN 4012195856603
Show all variants
Item no. / Type
min. csőátmérőhöz
max. csőátmérőhöz
d méret
D min. méret
h méret

Smallest selling unit: 1 Darab

Darab

Description

Csőmandzsetta éghető anyagú csövekre.
Az acéllemez házba foglalt tűzvédelmi betét a leégő hőre lágyuló csövet nagy erővel összenyomja. Beltéri alkalmazásra. Rögzítés M6 dübellel vagy menetes rúddal 75-ös méretig, afelett M8.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat

Technical data

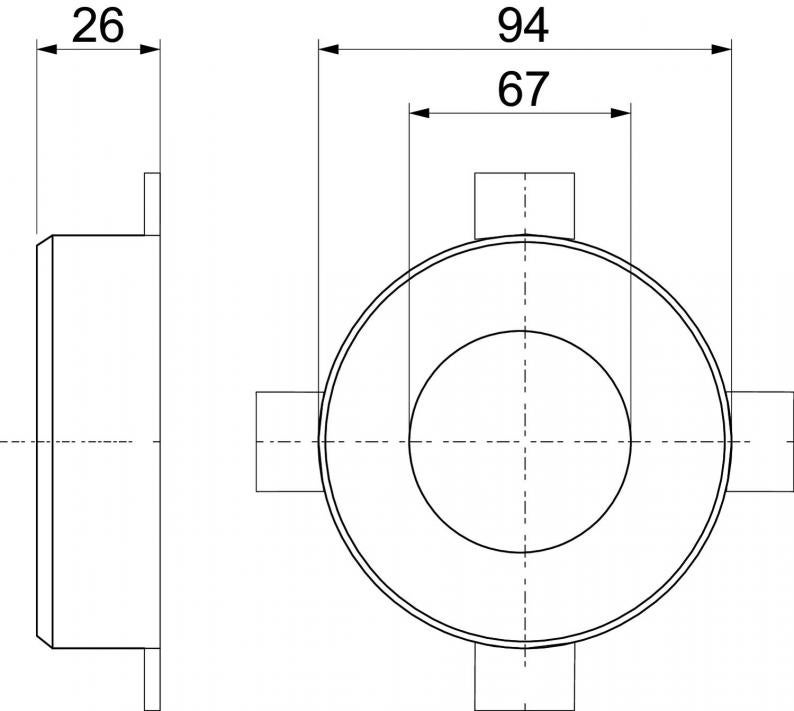

Méretek

Hossz94 mm
Szélesség94 mm
Magasság26 mm
d méret67 mm
D min. méret94 mm
h méret26 mm

Műszaki adatok

min. csőátmérőhöz63 mm
max. csőátmérőhöz65 mm
Tartozék szükségesigen
MéretØ63mm
Anyaghő hatására habosodó anyag
Színszürke

Accessories

Rendszertartozékok
Type
DSX-K

Smallest selling unit: 1 Darab

Darab

Item no. 7205425

Jelölőtábla
Type
KS-S DE

Smallest selling unit: 1 Darab

Darab

Downloads

0 selected

Adatlap (2)
Katalógusok és brosúrák (3)
Tanúsítások, nyilatkozatok (5)
Tanúsítványok (5)
Útmutatók és segédletek (4)
Termékképek (2)
3D adat letöltések (1)

Variants

min. csőátmérőhöz
max. csőátmérőhöz
d méret
D min. méret
h méret
TCX-063
Item no.
7202204
min. csőátmérőhöz
63
max. csőátmérőhöz
65
d méret
67
D min. méret
94
h méret
26
TCX-075
Item no.
7202205
min. csőátmérőhöz
75
max. csőátmérőhöz
77
d méret
79
D min. méret
106
h méret
26
TCX-090
Item no.
7202206
min. csőátmérőhöz
90
max. csőátmérőhöz
92
d méret
94
D min. méret
132
h méret
26,6
TCX-110
Item no.
7202207
min. csőátmérőhöz
110
max. csőátmérőhöz
112
d méret
114
D min. méret
155
h méret
26,6
TCX-125
Item no.
7202208
min. csőátmérőhöz
125
max. csőátmérőhöz
127
d méret
129
D min. méret
172
h méret
40
