Fali és oszlopkonzol, AW 15, A4
Type AW 15 11 A4
|Item no. 6392008
|EAN 4012196817634
Item no. / Type
Szélesség
F kN-ban
Smallest selling unit: 1 Darab
1Darab
Darab
Description

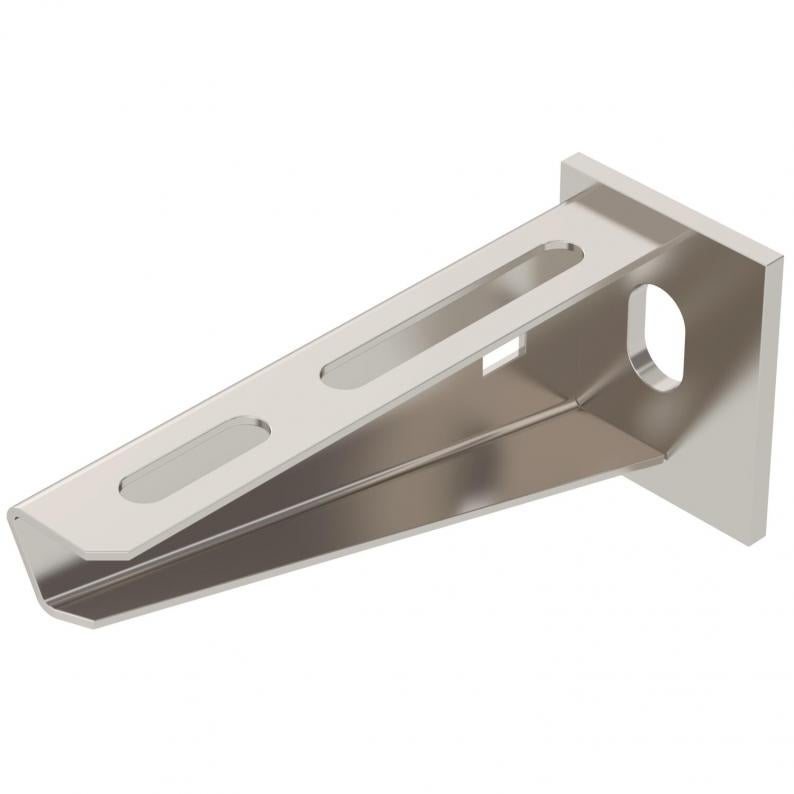

Könnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel.
400 mm konzolszélességtől az U-oszlop mindkét szárán keresztülmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ez esetben az adott profilnak megfelelő DSK típusú távtartóelemet is be kell építeni.
Technical data
Méretek
| Hossz | 40 mm |
|---|---|
| Szélesség | 110 mm |
| Magasság | 50 mm |
| A méret | 40 mm |
| B méret | 110 mm |
| H méret | 50 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Rozsdamentes acél, maratott | igen |
| Szögtartomány min. | 90 mm |
| Szögtartomány max. | 90 mm |
| lyukátmérő | 11 mm |
| Kivitel | Fali és oszlopkonzolok |
| F kN-ban | 1,5 kN |
| Méret | B110mm |
| Felület | felületkezelés nélkül, utókezelt |
| Anyag | rozsdamentes acél, 1.4571 |
| Szín | nemesacél |
A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Terhelési görbe mm-ben magadott konzolhosszakkal
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,7801 kg CO2e / 1 Darab |
|---|
Accessories
Szerelési segédanyagok
Article
Type
Item no.
Amount
FRSB 6x12 A4
6406142
Smallest selling unit: 100 Darab
100Darab
Darab
Item no. 6406142
Lencsefejű csavar alátéttel kombinált anyávalType
FRSB 6x12 A4
Smallest selling unit: 100 Darab
100Darab
Darab
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (3)
Tanúsítások, nyilatkozatok (5)
Útmutatók és segédletek (2)
Termékképek (1)
3D adat letöltések (1)
Variants
Type
Szélesség
F kN-ban
Szín
Item no.
AW 15 11 A4
110
1,5
nemesacél
6392008
AW 15 21 A4
210
1,5
nemesacél
6392016
AW 15 31 A4
310
1,5
nemesacél
6392024
AW 15 41 A4
410
1,5
nemesacél
6392032
AW 15 51 A4
510
1,5
nemesacél
6392040
AW 15 61 A4
610
1,5
nemesacél
6392059
