Fali és oszlopkonzol AWG 15 FT
Type AW G 15 11 FT
|Item no. 6420606
|EAN 4012196662470
Item no. / Type
Szélesség
F kN-ban
Smallest selling unit: 1 Darab
1Darab
Darab
Description

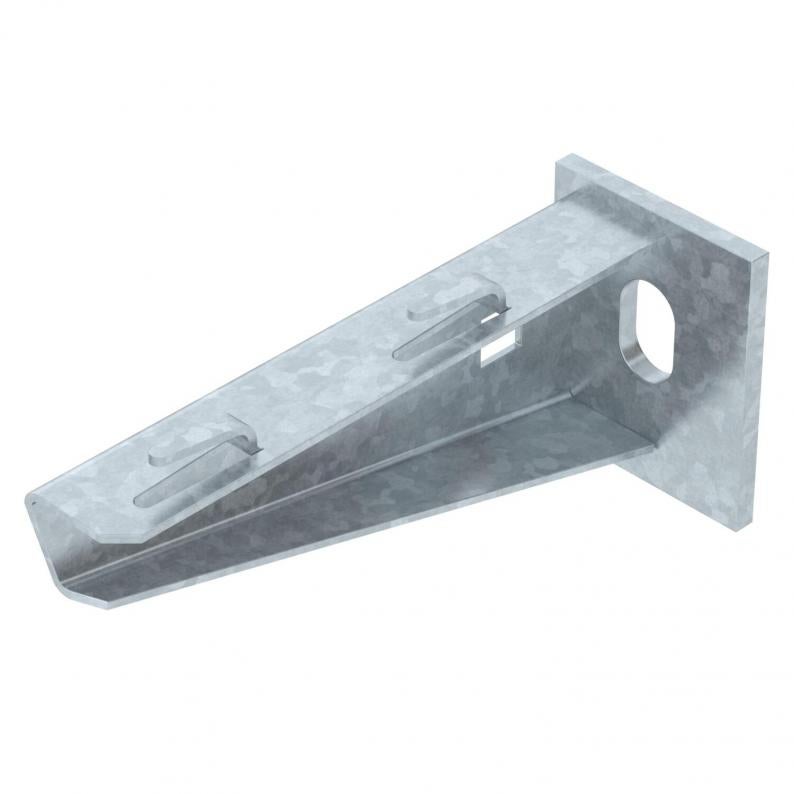

Könnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel rácsos kábeltálcák csavarok használata nélküli rögzítéséhez.; szerelhető: oldalfalra és oszlopra.
400 mm konzolszélességtől az U-oszlop mindkét szárán átmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ehhez a megfelelő közdarabot is alkalmazni kell.
Technical data

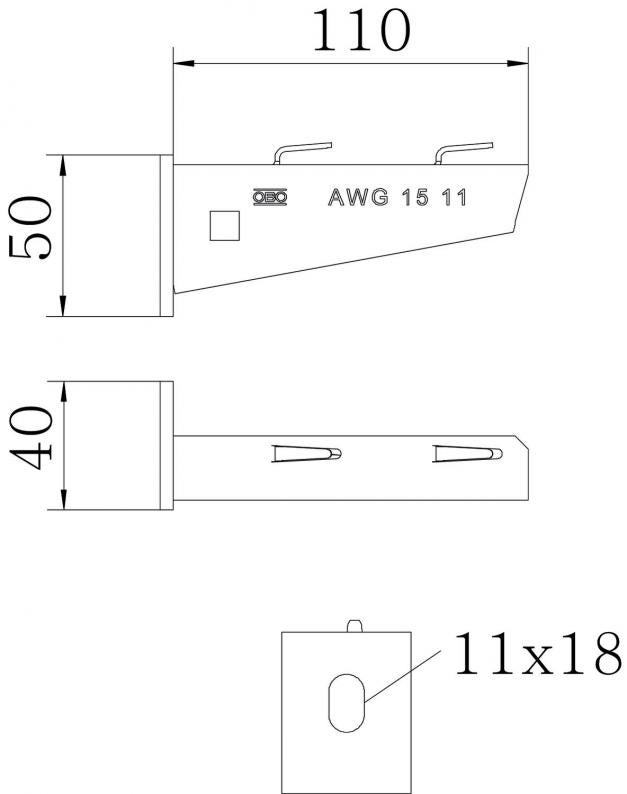

Méretek
| Hossz | 40 mm |
|---|---|
| Szélesség | 110 mm |
| Magasság | 50 mm |
| A méret | 40 mm |
| B méret | 110 mm |
| H méret | 50 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Rozsdamentes acél, maratott | nem |
| ...min. szélességhez | 100 |
| ...max. szélességhez | 100 mm |
| Szögtartomány min. | 90 mm |
| Szögtartomány max. | 90 mm |
| lyukátmérő | 11 mm |
| Kivitel | Fali és oszlopkonzolok |
| F kN-ban | 1,5 kN |
| Méret | B110mm |
| Felület | merítetten tűzihorganyzott |
| Anyag | acél |
| Szín | cink |
A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Konzolhossz mm-ben
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,2973 kg CO2e / 1 Darab |
|---|
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (5)
Tanúsítások, nyilatkozatok (4)
Tanúsítványok (1)
Útmutatók és segédletek (2)
Termékképek (2)
3D adat letöltések (1)
Variants
Type
Szélesség
F kN-ban
Szín
Item no.
AW G 15 11 FT
110
1,5
cink
6420606
AW G 15 16 FT
160
1,5
cink
6420607
AW G 15 21 FT
210
1,5
cink
6420608
AW G 15 31 FT
310
1,5
cink
6420610
AW G 15 41 FT
410
1,5
cink
6420612
AW G 15 51 FT
510
1,5
cink
6420614
AW G 15 61 FT
610
1,5
cink
6420616
