GR Magic® rácsos kábeltálca, 105 A4
Type GRM 105 100 A4
|Item no. 6002475
|EAN 4012195874904
Item no. / Type
Hossz
Szélesség
Magasság
Hasznos keresztmetszet
Huzalátmérő
Smallest selling unit: 3 m
3m
m
Description

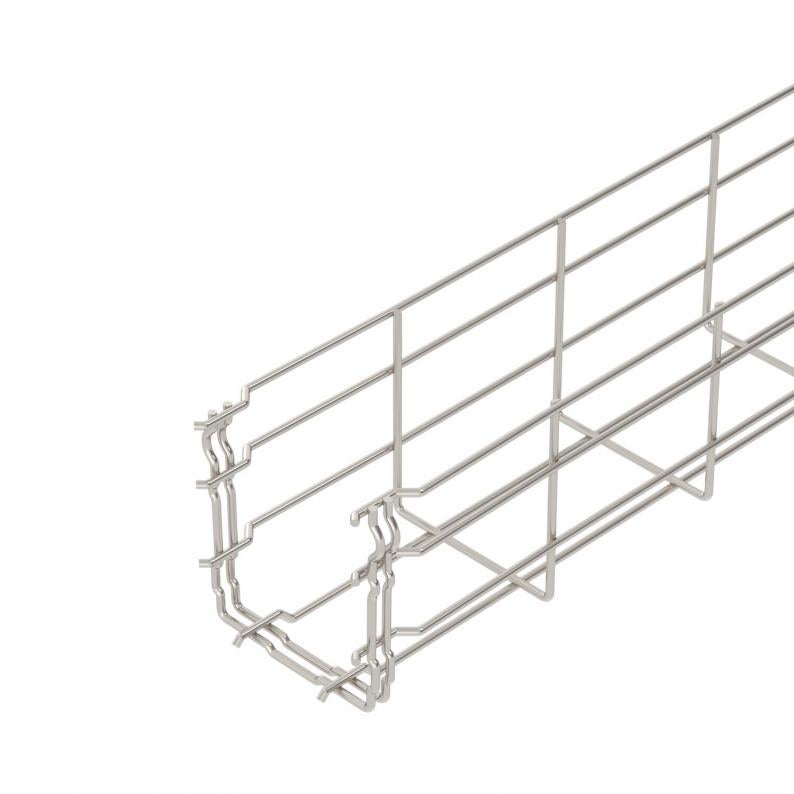

105 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.

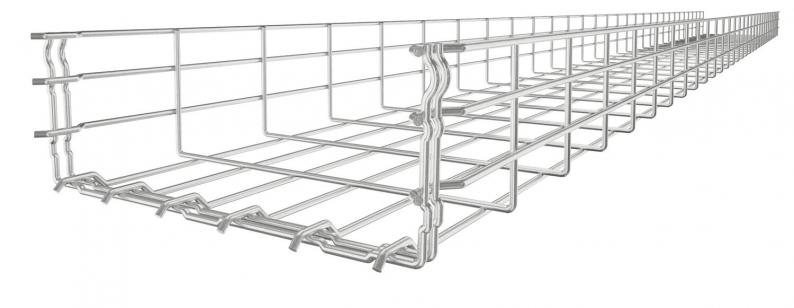

A GRM típusú rácsos kábeltálcák toldásához nincs szükség kiegészítő összekötő elemekre, egyszerűen csak egymásba kell pattintani a tálcákat. A rácsosztás 50 x 100 mm.
Technical data

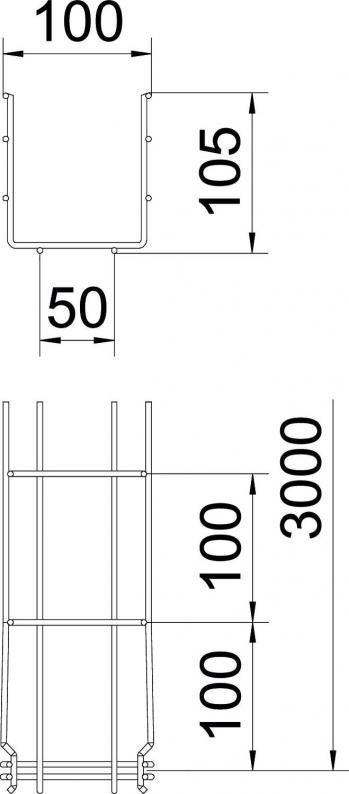

Méretek
| Hossz | 3000 mm |
|---|---|
| Szélesség | 100 mm |
| Magasság | 105 mm |
| B méret | 100 mm |
| H méret | 108 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Összekötők kivitele | Integrált összekötő |
| Nagyfesztávú kivitel | nem |
| Hasznos keresztmetszet | 82 cm² |
| Rozsdamentes acél, maratott | igen |
| Hasznos keresztmetszet | 8200 mm² |
| Beépített válaszfal | nélkül |
| Csavar nélküli összekötő | igen |
| Profilalak | U-idom |
| Huzalátmérő | 3,9 mm |
| Méret | 105x100x3000 |
| Felület | felületkezelés nélkül, utókezelt |
| Anyag | rozsdamentes acél, 1.4401 |
| Szín | nemesacél |
| Terhelésteszt típusa az IEC 61537 szerint | II. típus |
| Az összekötő fajtája, kábeltartó-rendszer | Rögzítés bepattintással |
Terhelések
| Támaszköz 1,0 m | 0,8 kN/m |
|---|---|
| Támaszköz 1,5 m | 0,55 kN/m |
| Támaszköz 2,0 m | 0,37 kN/m |
| Támaszköz 2,5 m | 0,27 kN/m |
| Támaszköz 3,0 m | 0,25 kN/m |

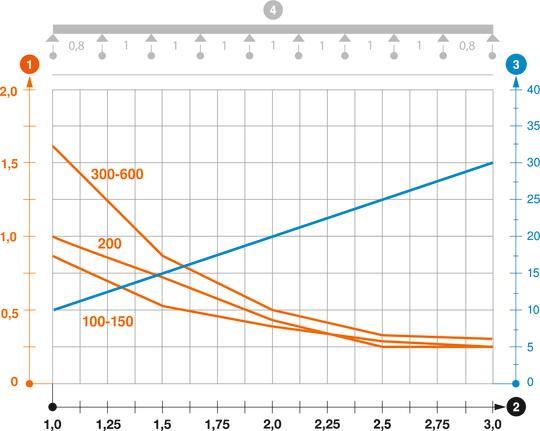

Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 5,0271 kg CO2e / 1 Méter |
|---|
Accessories
Rendszertartozékok
Article
Type
Item no.
Amount
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (7)
Tanúsítások, nyilatkozatok (5)
Tanúsítványok (3)
Útmutatók és segédletek (3)
Termékképek (3)
Variants
Type
Hossz
Szélesség
Magasság
Tűzálló kábelrendszerek –
Hasznos keresztmetszet
Huzalátmérő
Item no.
GRM 105 100 A4
3000
100
105
nem
82
3,9
6002475
GRM 105 150 A4
3000
150
105
nem
130
3,9
6002476
GRM 105 200 A4
3000
200
105
nem
175
4,8
6002477
GRM 105 300 A4
3000
300
105
nem
268
4,8
6002479
GRM 105 400 A4
3000
400
105
nem
363
4,8
6002481
GRM 105 500 A4
3000
500
105
nem
459
4,8
6002483
GRM 105 600 A4
3000
600
105
nem
554
4,8
6002485
