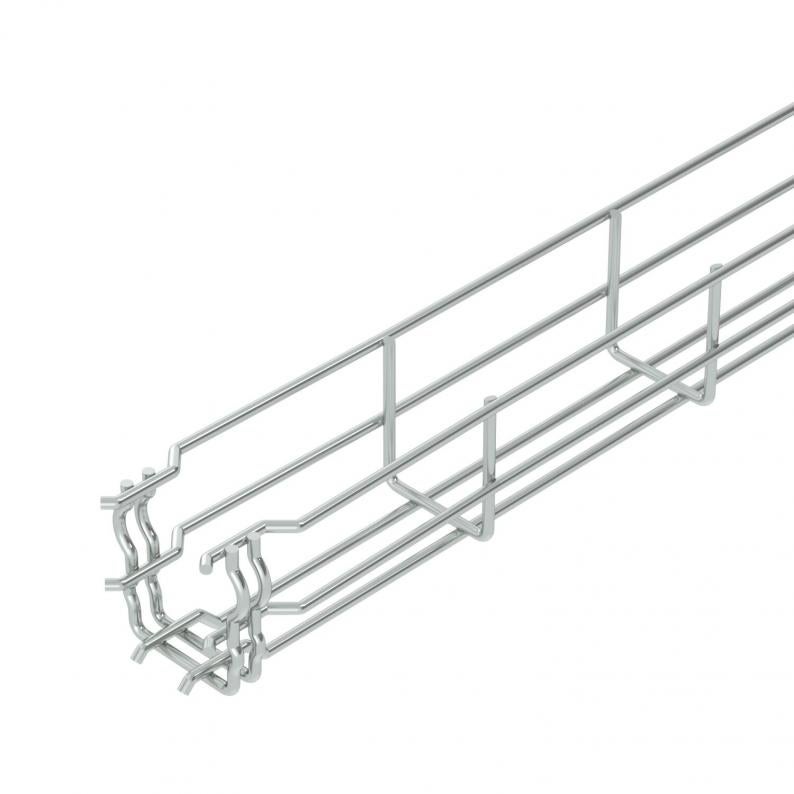

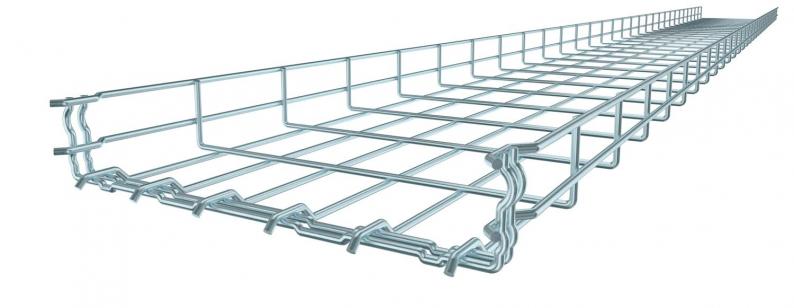

GR Magic® rácsos kábeltálca, 55 G
Smallest selling unit: 3 m
m
Description
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
A rácsos kábeltálcák toldásához nincs szükség kiegészítő összekötő elemekre, egyszerűen csak egymásba kell pattintani a tálcákat. A rácsosztás 50 x 100 mm (kivétel: GRM 55/50 = 20 x 100 mm).
Tűzállóság szempontjából MSZE 24102/DIN 4102-12 szerint bevizsgálva (Típus: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, szerelés kivitelezése és paraméterei az érvényes vizsgálati igazolás szerint)
Bevizsgálva a függesztett tűzvédelmi álmennyezetek feletti installációhoz (Típus: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, tűzkitét 30 perc, szerelés kivitelezése és paramétere a tűzvédelmi állásfoglalás szerint).
Technical data

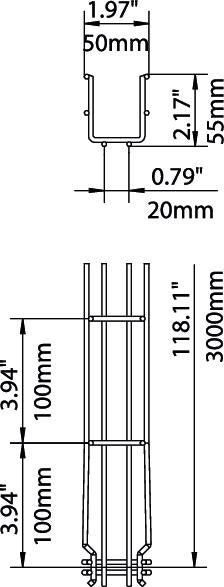

Méretek
| Hossz | 3000 mm |
|---|---|
| Szélesség | 50 mm |
| Magasság | 55 mm |
| B méret | 52 mm |
| H méret | 58 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | igen |
|---|---|
| Összekötők kivitele | Integrált összekötő |
| Nagyfesztávú kivitel | nem |
| Hasznos keresztmetszet | 16 cm² |
| Rozsdamentes acél, maratott | nem |
| Hasznos keresztmetszet | 1600 mm² |
| Beépített válaszfal | nélkül |
| Csavar nélküli összekötő | igen |
| Profilalak | U-idom |
| Huzalátmérő | 3,9 mm |
| Méret | 55x50x3000 |
| Felület | galvanikusan horganyzott |
| Anyag | acél |
| Szín | cink |
| Tűzvédelem | Használat tűzvédelmi mennyezetekben |
| Terhelésteszt típusa az IEC 61537 szerint | II. típus |
| Az összekötő fajtája, kábeltartó-rendszer | Rögzítés bepattintással |
Terhelések
| Támaszköz 1,0 m | 0,35 kN/m |
|---|---|
| Támaszköz 1,5 m | 0,2 kN/m |
| Támaszköz 2,0 m | 0,1 kN/m |
| Támaszköz 2,5 m | 0,1 kN/m |
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 1,2752 kg CO2e / 1 Méter |
|---|
