Kábellétra, LCIS 110, 6 m C30 FT
Type LCIS 1120 6 FT
|Item no. 6209820
|EAN 4012196431632
Item no. / Type
Hossz
Szélesség
Pofa-lemezvastagság
Smallest selling unit: 6 m
6m
m
Description
Kábellétra 110 mm-es oldalmagassággal, behegesztett, felülről nyitott C30-as profilú létrafokokkal. Erősítésül és élvédelem céljából hajlított oldalpofával. Konzolra például LKS 40 típusú szorítóelemekkel lehet felerősíteni. A létrafokok résmérete 16,5 mm, a hozzávaló kábelrögzítő szorítókengyel a BS-H... típus.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
Technical data
Méretek
| Hossz | 6000 mm |
|---|---|
| Szélesség | 200 mm |
| Magasság | 110 mm |
| B méret | 200 mm |
| Létrafok távolsága | 17,00 |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Oldalperforálás | igen |
| Nagyfesztávú kivitel | nem |
| Hasznos keresztmetszet | 180 cm² |
| Rozsdamentes acél, maratott | nem |
| Hasznos keresztmetszet | 18000 mm² |
| Létrafoktávolság | 300 mm |
| A létrafokok kivitele | Profil perforált |
| Az oldalprofil kivitele | lapos profil |
| A létrafok rögzítése | hegesztett |
| Pofa-lemezvastagság | 1,5 mm |
| Méret | 110x200x6000 |
| Felület | merítetten tűzihorganyzott |
| Anyag | acél |
| Szín | cink |
Terhelések
| Támaszköz 2,0 m | 3 kN/m |
|---|---|
| Támaszköz 2,5 m | 2 kN/m |
| Támaszköz 3,0 m | 1,4 kN/m |
| Támaszköz 3,5 m | 1,05 kN/m |
| Támaszköz 4,0 m | 0,8 kN/m |
| Támaszköz 4,5 m | 0,7 kN/m |
| Támasztáv 5,0 m | 0,65 kN/m |
| Támaszköz 6,0 m | 0,35 kN/m |

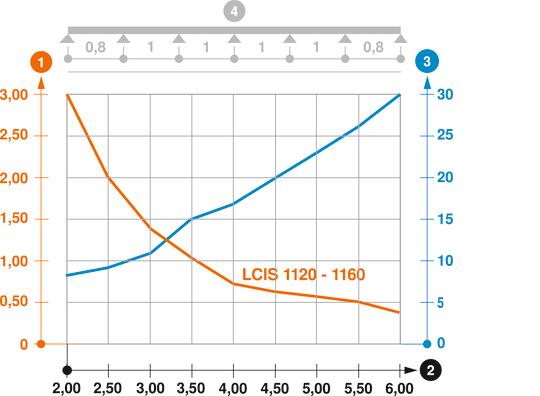

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 8,8168 kg CO2e / 1 Méter |
|---|
