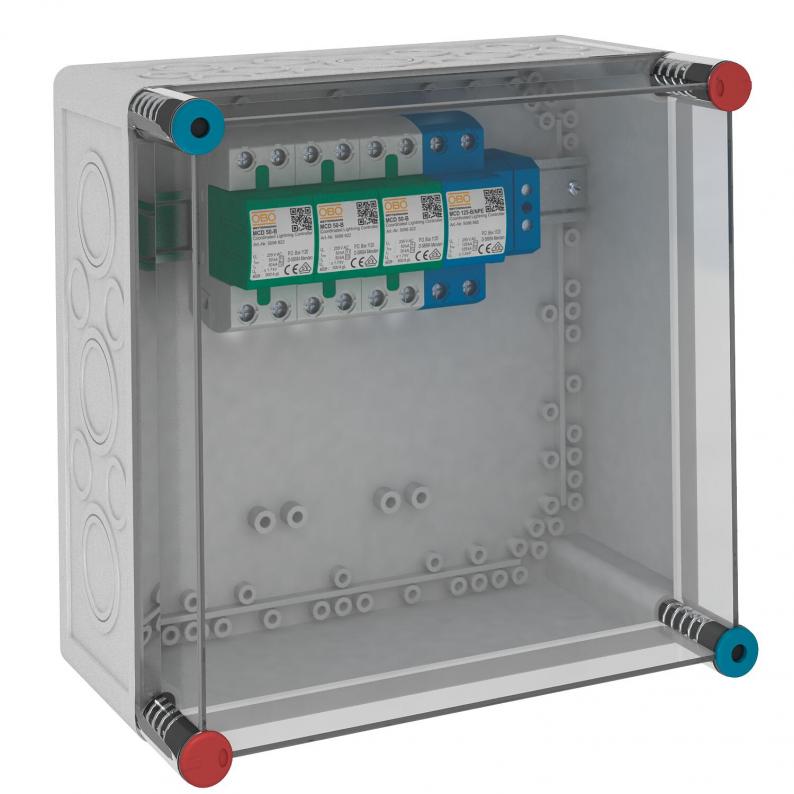

MCD 50-B/3+1 elosztódobozba szerelve
Type MCD 50-B 3+1-VG
|Item no. 5096875
|EAN 4012195362036
Item no. / Type
5096875 / MCD 50-B 3+1-VG
Védettség
IP65
Max. tartós feszültség, AC
255 V
A pólusok kivitele
3+N/PE
Smallest selling unit: 1 Darab
1Darab
Darab
Description
IP65 védettségű házban előszerelt SPD TN-S és TT-hálózatokban történő használatra.
Túlfeszültség-védelmi rendszermegoldás, MSZ EN 61643-11 szerinti T1+T2 típusú SPD-kből.
• LightningController MC 50-B és MCD 125-B/NPE, IP65 védettségű műanyag házba szerelve, a ház plombálható
• Levezetőképesség 125 kA (10/350 µs), BET-bevizsgálás
• Védelmi szint < 1,7 kV (L-N) és < 1,5kV (N-PE)
• Tokozott, ívkifúvás-mentes szikraközök
• TN-S és TT-hálózatokhoz
Alkalmazási terület: ipari rendszerekben, és I-IV villámvédelmi fokozatú LPL-el ellátott épületekben.
Túlfeszültség-védelmi rendszermegoldás, MSZ EN 61643-11 szerinti T1+T2 típusú SPD-kből.
• LightningController MC 50-B és MCD 125-B/NPE, IP65 védettségű műanyag házba szerelve, a ház plombálható
• Levezetőképesség 125 kA (10/350 µs), BET-bevizsgálás
• Védelmi szint < 1,7 kV (L-N) és < 1,5kV (N-PE)
• Tokozott, ívkifúvás-mentes szikraközök
• TN-S és TT-hálózatokhoz
Alkalmazási terület: ipari rendszerekben, és I-IV villámvédelmi fokozatú LPL-el ellátott épületekben.
Technical data
Műszaki adatok
| Hálózattípus | egyéb |
|---|---|
| Kifúvató | nem |
| Jelzés a készüléken | nem tartalmaz |
| Védettség | IP65 |
| Villámáram (10/350) [összes] | 125 kA |
| Vizsgálati osztály 1.típus | igen |
| Távjelzés | nem |
| Névleges feszültség AC (50 / 60 Hz) | 230 V |
| Villámáram levezetőképesség (10/350 μs) | 50 kA |
| Védelmi feszültségszint [L-N] | ≤1,7 |
| Max. tartós feszültség, AC | 255 V |
| Névleges levezetőképesség (8/20 µs) | 50 kA |
| A pólusok kivitele | 3+N/PE |
| Szerelési mód | előszerelt a házban |
| Max. hálózatoldali túláramvédelem | 500 |
| Zárlati szilárdság max. hálózatoldali túláramvédelem esetén | 25 kA |
| Hálózattípus TN | igen |
| Hálózattípus TN-C-S | igen |
| Hálózattípus TN-S | igen |
| Hálózattípus TT | igen |
| Üzemi hőmérséklet min. | -40 °C |
| Üzemi hőmérséklet max. | 85 °C |
| SPD az IEC EN 61643-1 szerint | I+II. osztály |
| MSZ EN 61643-11 szerinti SPD | 1+2-es típus |
| LPZ | 0→2 |
| Utánfolyó áram megszakító képesség (eff) [N-PE] | 25 kA |
| Zárlati szilárdság | 25 kA |
| Válaszidő | <100 ns |
| Maximális előtétbiztosító | 500 A |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 85 °C |
| Méret | 255V |
Kapcsolási rajz
| Levezetőképesség (8/20 μs) [összes] | 125 kA |
|---|---|
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 10 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 50 mm² |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 9,332 kg CO2e / 1 Darab |
|---|
