Nagyfesztávú kábellétra, WKLG 160 FT

Nagyfesztávú kábellétra, WKLG 160 FT

Type WKLG 1630 FT
|
Item no. 6227139
|
EAN 4012196169450
Show all variants
Item no. / Type
Hossz
Szélesség
Pofa-lemezvastagság

Smallest selling unit: 6 m

m

Description

Nagyfesztávú kábellétra dombornyomott oldallemezzel, 160 mm-es oldalmagassággal. A kábelek és vezetékek rögzítése 2056-os típusú kengyeles bilinccsel történik.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

A létrák toldásához szükséges WRVL 160 típusú összekötőket minden esetben külön kell megrendelni.

  • Mágneses árnyékoló csillapítás
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA Megfelelőségi nyilatkozat
  • Nagyfesztávú kábellétra, 160 mm oldalmagasságú
  • Környezetvédelmi terméknyilatkozat, (EPD)
  • CO₂-lábnyom (PCF)

Technical data

Méretek

Hossz6000 mm
Szélesség300 mm
Magasság160 mm
L méret6000 mm
B méret300 mm
Létrafok távolsága16,50

Műszaki adatok

Tűzálló kábelrendszerek –nem
Oldalperforálásigen
Nagyfesztávú kiviteligen
Hasznos keresztmetszet427 cm²
Rozsdamentes acél, maratottnem
Hasznos keresztmetszet42700 mm²
A létrafokok kiviteleProfil perforálás nélküli
A létrafok rögzítésetömören szegecselve
Méret160 x 300
Pofa-lemezvastagság2 mm
Méret160x300x6000
Felületmerítetten tűzihorganyzott
Anyagacél
Színcink

Terhelések

Támaszköz 3,0 m2,9 kN/m
Támaszköz 3,5 m2,59 kN/m
Támaszköz 4,0 m2,3 kN/m
Támaszköz 4,5 m2,04 kN/m
Támasztáv 5,0 m1,8 kN/m
Támaszköz 6,0 m1,4 kN/m
Támaszköz 7,0 m1 kN/m
Támaszköz 8,0 m0,7 kN/m

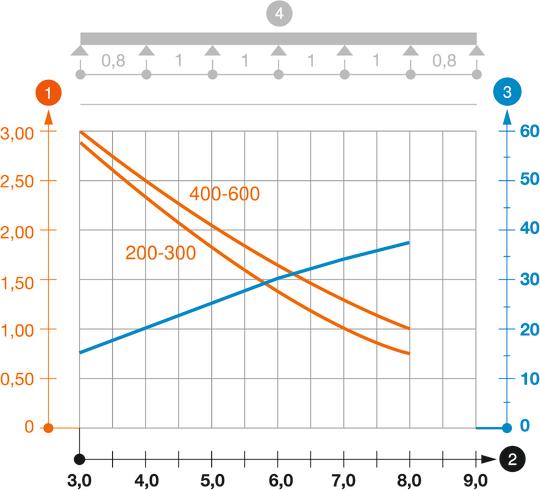

WKLG 160 típusú nagyfesztávú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül

Támaszköz m-ben

A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.

Vizsgálati eljárás terhelési vázlata

Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel

Pofabehajlási görbe a támaszköztől függően

page.product.environmentalData.environmentalData

CO2-lábnyom (GWP) bölcsőtől a kapuig17,4469 kg CO2e / 1 Méter

Accessories

Rendszertartozékok

Item no. 6227604

Fedél forgóretesszel
Type
WDRL 1116 30 DD

Smallest selling unit: 3 m

m

Item no. 6227716

Hosszanti összekötő
Type
WRVL 160 FT

Smallest selling unit: 2 Darab

Darab

Item no. 6227836

Sarokösszekötő, A2
Type
WRWVK 160 A2

Smallest selling unit: 2 Darab

Darab

Downloads

0 selected

Adatlap (1)
Tanúsítások, nyilatkozatok (5)
Tanúsítványok (1)
Útmutatók és segédletek (2)
Termékképek (3)
3D adat letöltések (2)

Variants

Szélesség
WKLG 1620 FT
Item no.
6227120
Hossz
6000
Szélesség
200
Tűzálló kábelrendszerek –
nem
Pofa-lemezvastagság
2
WKLG 1630 FT
Item no.
6227139
Hossz
6000
Szélesség
300
Tűzálló kábelrendszerek –
nem
Pofa-lemezvastagság
2
WKLG 1640 FT
Item no.
6227147
Hossz
6000
Szélesség
400
Tűzálló kábelrendszerek –
nem
Pofa-lemezvastagság
2
WKLG 1650 FT
Item no.
6227155
Hossz
6000
Szélesség
500
Tűzálló kábelrendszerek –
nem
Pofa-lemezvastagság
2
WKLG 1660 FT
Item no.
6227163
Hossz
6000
Szélesség
600
Tűzálló kábelrendszerek –
nem
Pofa-lemezvastagság
2
