Nehéz kivitelű rácsos kábeltálca, SGR 155 G
Type SGR 155 300 G
|Item no. 6003681
|EAN 4012195380153
Item no. / Type
Hossz
Szélesség
Magasság
Hasznos keresztmetszet
Huzalátmérő
Smallest selling unit: 3 m
3m
m
Description

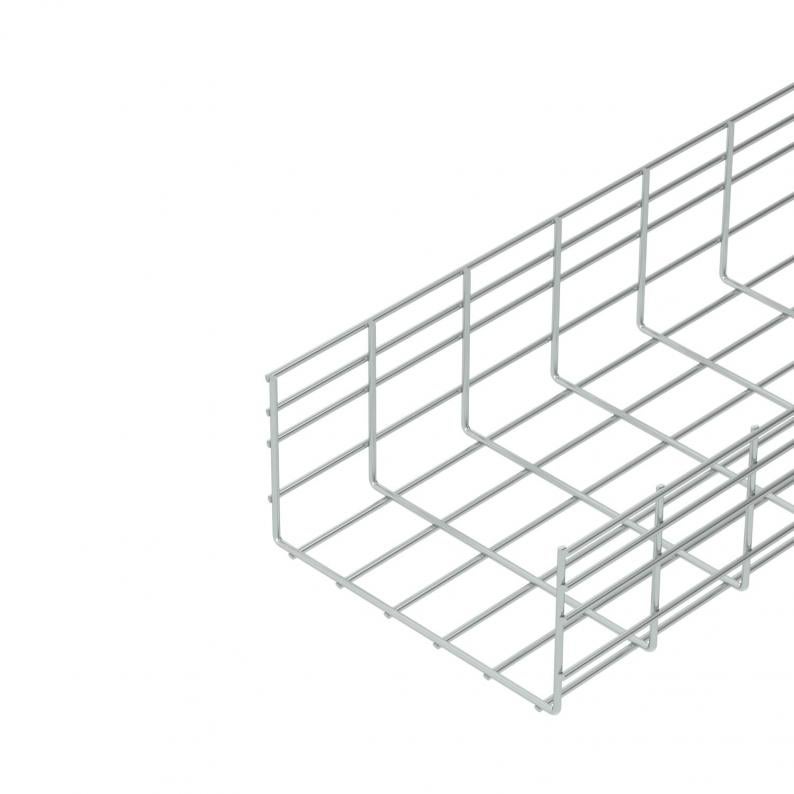

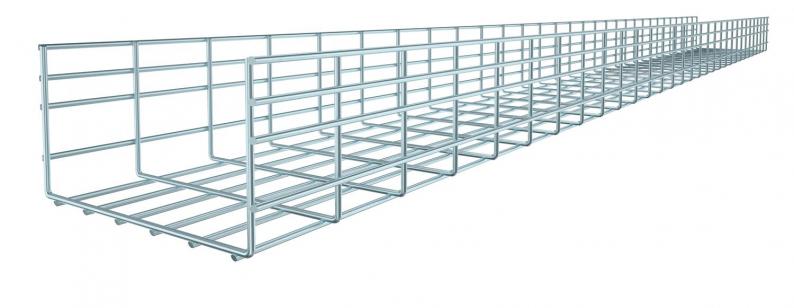

Ponthegesztett acélhuzalból készült, 155 mm oldalmagasságú rácsos kábeltálca.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
A rácsosztás 50 x 100 mm.
Technical data

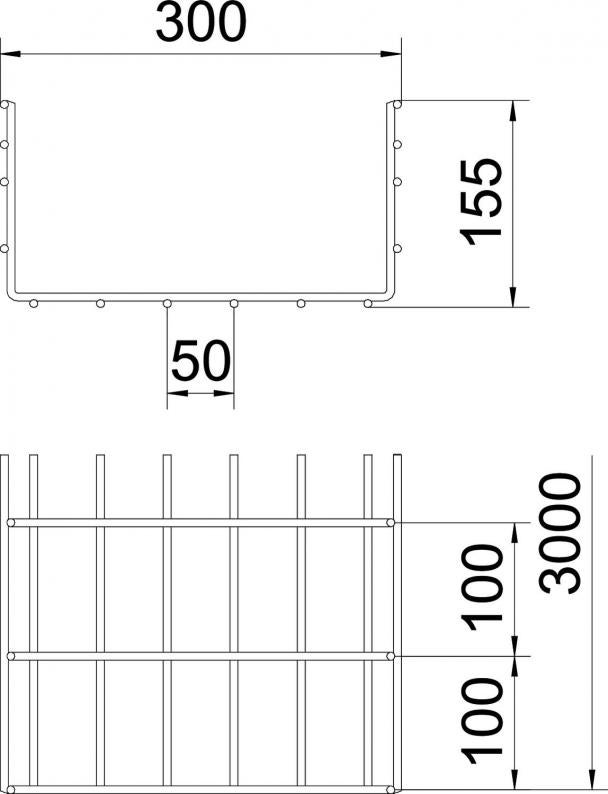

Méretek
| Hossz | 3000 mm |
|---|---|
| Szélesség | 300 mm |
| Magasság | 155 mm |
| B méret | 300 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Összekötők kivitele | összekötő nélkül |
| Nagyfesztávú kivitel | nem |
| Hasznos keresztmetszet | 438 cm² |
| Rozsdamentes acél, maratott | nem |
| Hasznos keresztmetszet | 43800 mm² |
| Beépített válaszfal | nélkül |
| Csavar nélküli összekötő | nem |
| Profilalak | U-idom |
| Huzalátmérő | 6 mm |
| Méret | 155x300x3000 |
| Felület | galvanikusan horganyzott |
| Anyag | acél |
| Szín | cink |
| Terhelésteszt típusa az IEC 61537 szerint | II. típus |
| Az összekötő fajtája, kábeltartó-rendszer | csavarozott |
Terhelések
| Támaszköz 1,0 m | 4,1 kN/m |
|---|---|
| Támaszköz 1,5 m | 2,4 kN/m |
| Támaszköz 2,0 m | 1,55 kN/m |
| Támaszköz 2,5 m | 1,13 kN/m |
| Támaszköz 3,0 m | 0,95 kN/m |
| Támaszköz 3,5 m | 0,84 kN/m |
| Támaszköz 4,0 m | 0,6 kN/m |
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 8,1721 kg CO2e / 1 Méter |
|---|
Accessories
Rendszertartozékok
Szerelési segédanyagok
Article
Type
Item no.
Amount
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (4)
Tanúsítások, nyilatkozatok (4)
Tanúsítványok (1)
Útmutatók és segédletek (2)
Termékképek (3)
3D adat letöltések (1)
Variants
Type
Hossz
Szélesség
Magasság
Tűzálló kábelrendszerek –
Hasznos keresztmetszet
Huzalátmérő
Item no.
SGR 155 300 G
3000
300
155
nem
438
6
6003681
SGR 155 450 G
3000
450
155
nem
663
6
6003684
SGR 155 500 G
3000
500
155
nem
738
6
6003685
SGR 155 600 G
3000
600
155
nem
888
6
6003687
Szélesség
Hasznos keresztmetszet
SGR 155 300 G
Item no.
6003681
Hossz
3000
Szélesség
300
Magasság
155
Tűzálló kábelrendszerek –
nem
Hasznos keresztmetszet
438
Huzalátmérő
6
SGR 155 450 G
Item no.
6003684
Hossz
3000
Szélesség
450
Magasság
155
Tűzálló kábelrendszerek –
nem
Hasznos keresztmetszet
663
Huzalátmérő
6
SGR 155 500 G
Item no.
6003685
Hossz
3000
Szélesség
500
Magasság
155
Tűzálló kábelrendszerek –
nem
Hasznos keresztmetszet
738
Huzalátmérő
6
SGR 155 600 G
Item no.
6003687
Hossz
3000
Szélesség
600
Magasság
155
Tűzálló kábelrendszerek –
nem
Hasznos keresztmetszet
888
Huzalátmérő
6
