Rácsos kábeltálca, GR-Magic® 55 A4
Type GRM 55 50 A4
|Item no. 6001087
|EAN 4012195431046
Item no. / Type
Hossz
Szélesség
Magasság
Tűzálló kábelrendszerek –
Hasznos keresztmetszet
Huzalátmérő
Smallest selling unit: 3 m
3m
m
Description
55 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
A GRM típusú rácsos kábeltálcák toldásához nincs szükség kiegészítő összekötő elemekre, egyszerűen csak egymásba kell pattintani a tálcákat. A rácsosztás 50 x 100 mm (kivétel: GRM 55/50 = 20 x 100 mm).
Technical data
Méretek
| Hossz | 3000 mm |
|---|---|
| Szélesség | 50 mm |
| Magasság | 55 mm |
| B méret | 52 mm |
| H méret | 58 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | igen |
|---|---|
| Összekötők kivitele | Integrált összekötő |
| Nagyfesztávú kivitel | nem |
| Hasznos keresztmetszet | 16 cm² |
| Rozsdamentes acél, maratott | igen |
| Hasznos keresztmetszet | 1600 mm² |
| Beépített válaszfal | nélkül |
| Csavar nélküli összekötő | igen |
| Profilalak | U-idom |
| Huzalátmérő | 3,9 mm |
| Méret | 55x50x3000 |
| Felület | felületkezelés nélkül, utókezelt |
| Anyag | rozsdamentes acél, 1.4401 |
| Szín | nemesacél |
| Tűzvédelem | Kábelspecifikus tűzálló kábeltartó-szerkezetek |
| Terhelésteszt típusa az IEC 61537 szerint | II. típus |
| Az összekötő fajtája, kábeltartó-rendszer | Rögzítés bepattintással |
Terhelések
| Támaszköz 1,0 m | 0,35 kN/m |
|---|---|
| Támaszköz 1,5 m | 0,2 kN/m |
| Támaszköz 2,0 m | 0,1 kN/m |
| Támaszköz 2,5 m | 0,1 kN/m |

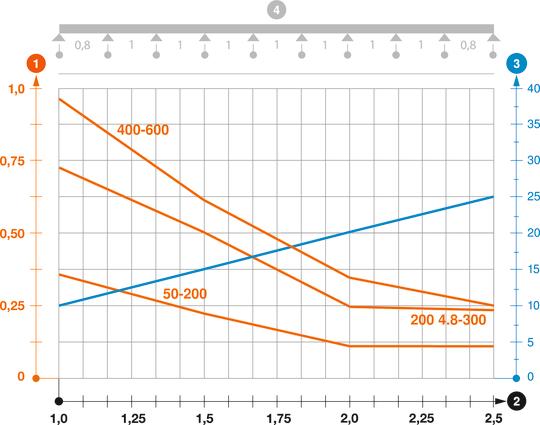

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 3,4099 kg CO2e / 1 Méter |
|---|
Accessories
Rendszertartozékok
Szerelési segédanyagok
Article
Type
Item no.
Amount
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (10)
Tanúsítások, nyilatkozatok (4)
Tanúsítványok (4)
Útmutatók és segédletek (3)
Termékképek (3)
3D adat letöltések (2)
Variants
Type
Hossz
Szélesség
Magasság
Tűzálló kábelrendszerek –
Hasznos keresztmetszet
Huzalátmérő
Item no.
GRM 55 50 A4
3000
50
55
igen
16
3,9
6001087
GRM 55 100 A4
3000
100
55
igen
40
3,9
6001088
GRM 55 150 A4
3000
150
55
igen
63
3,9
6001090
GRM 55 200 A4
3000
200
55
igen
87
3,9
6001091
GRM 55 300 A4
3000
300
55
igen
129
4,8
6001093
GRM 55 400 A4
3000
400
55
igen
175
4,8
6001095
GRM 55 500 A4
3000
500
55
nem
220
4,8
6001097
GRM 55 600 A4
3000
600
55
nem
265
4,8
6001099
