Rácsos kábeltálca, SGR 55 A2
Type SGR 55 100 A2
|Item no. 6000909
|EAN 4012196622108
Item no. / Type
Hossz
Szélesség
Magasság
Hasznos keresztmetszet
Huzalátmérő
Smallest selling unit: 3 m
3m
m
Description

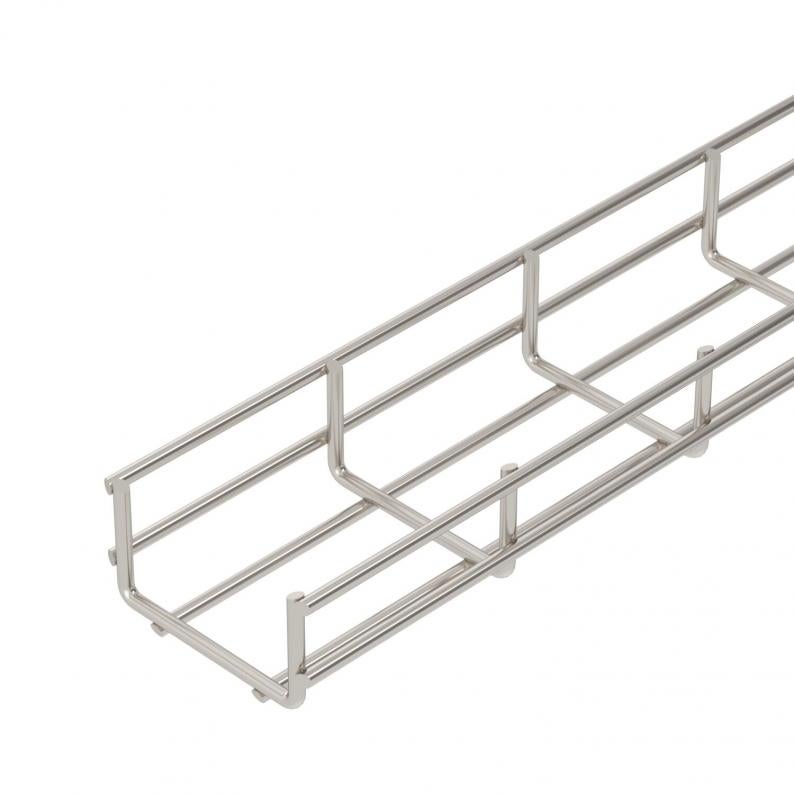

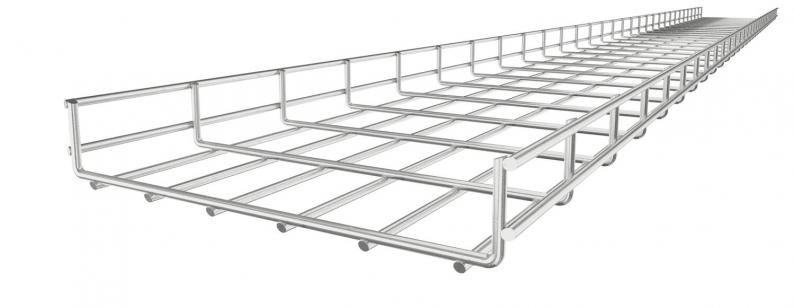

Ponthegesztett acélhuzalból készült, 55 mm oldalmagasságú rácsos kábeltálca.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
A rácsosztás 50 x 100 mm.
Technical data
Méretek

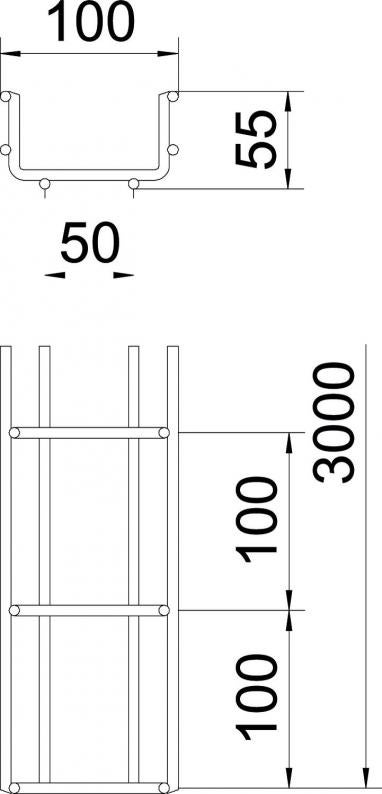

| Hossz | 3000 mm |
|---|---|
| Szélesség | 100 mm |
| Magasság | 55 mm |
| B méret | 100 mm |
Műszaki adatok
| Összekötők kivitele | összekötő nélkül |
|---|---|
| Hasznos keresztmetszet | 40 cm² |
| Hasznos keresztmetszet | 4000 mm² |
| Profilalak | U-idom |
| Huzalátmérő | 6 mm |
| Méret | 55x100x3000 |
| Felület | felületkezelés nélkül, utókezelt |
| Anyag | rozsdamentes acél, 1.4301 |
| Szín | nemesacél |
| Terhelésteszt típusa az IEC 61537 szerint | II. típus |
| Az összekötő fajtája, kábeltartó-rendszer | csavarozott |
Terhelések
| Támaszköz 1,0 m | 2 kN/m |
|---|---|
| Támaszköz 1,5 m | 1,15 kN/m |
| Támaszköz 2,0 m | 0,75 kN/m |
| Támaszköz 2,5 m | 0,5 kN/m |
| Támaszköz 3,0 m | 0,4 kN/m |
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 8,521 kg CO2e / 1 Méter |
|---|
