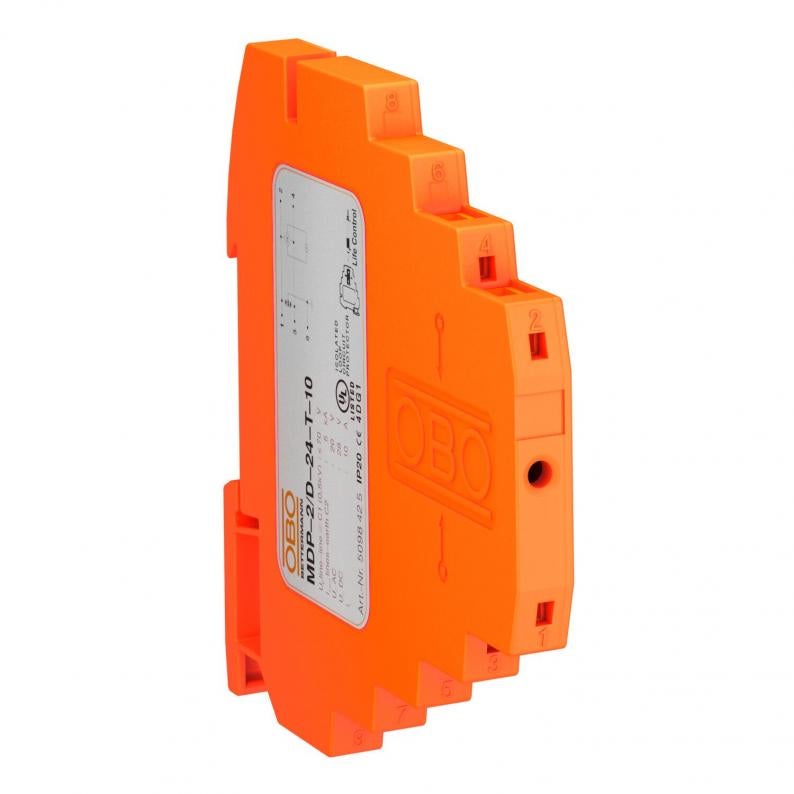

Sorolható védőkészülék, 2-eres rendszerhez, 24 V-os kivitel
Type MDP-2 D-24-T-10
|Item no. 5098425
|EAN 4012195787389
Item no. / Type
5098425 / MDP-2 D-24-T-10
Pólusszám
2
Dugaszolórendszer
Kapocs
Max. tartós feszültség, AC
20 V
Legmagasabb tartós feszültség, DC
28 V
Smallest selling unit: 1 Darab
1Darab
Darab
Description
MDP... D-24T-10: Túlfeszültség-védelmi eszköz tesztfunkcióval, 24 V-os kivitel
• Névleges áram 10 A
• Többeres rendszerekhez
• Közvetlen árnyékolással és rugós sorkapcsokkal
• Helytakarékos, mindössze 8,7 mm szélességű
• A védőkapcsolás Life Control műszerrel ellenőrizhető
• Nagy sávszélesség, 100 MHz-es határfrekvencia
• UL-minősített (4DG1)
Alkalmazási terület: univerzális, 35 mm-es kalapsínre rögzítve, minden szokásos elosztószekrény-típushoz
• Névleges áram 10 A
• Többeres rendszerekhez
• Közvetlen árnyékolással és rugós sorkapcsokkal
• Helytakarékos, mindössze 8,7 mm szélességű
• A védőkapcsolás Life Control műszerrel ellenőrizhető
• Nagy sávszélesség, 100 MHz-es határfrekvencia
• UL-minősített (4DG1)
Alkalmazási terület: univerzális, 35 mm-es kalapsínre rögzítve, minden szokásos elosztószekrény-típushoz
Technical data
Műszaki adatok
| Pólusszám | 2 |
|---|---|
| Jelzés a készüléken | kiolvasható |
| Dugaszolórendszer | Kapocs |
| Védelmi feszültségszint, ér - ér | <70 V |
| Védelmi feszültségszint, ér - föld | <800 V |
| Védettség | IP20 |
| Vizsgálati szabvány | MSZ EN 61643-21 |
| Védelmi feszültségszint @ C1 | <65 V |
| Névleges feszültség | 24 V |
| Kapacitás (ér-ér között) | < 40 pF |
| Földelés következőkkel: | Kalapsín |
| Szigetelési ellenállás | >100 MΩ |
| Árnyékolás-csatlakoztatás | igen |
| Árnyékolás | közvetlen |
| Lökőfeszültségállóság, ér-ér | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Összes levezetési lökőáram (10/350) | D1: 1 kA |
| Összes-levezetőképesség (8/20) | 5 kA |
| Névleges áram DC | 10 A |
| Névleges áram AC | 0,7 A |
| Max. tartós feszültség, AC | 20 V |
| Legmagasabb tartós feszültség, DC | 28 V |
| Engedélyek | UL |
| Határfrekvencia | 100 MHz |
| SPD az MSZ EN 61643-21 szerint | Class I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Levezetőképesség | 0,5 kA |
| Beiktatási csillapítás (Insertion loss) | ≤3 dB |
| Csatlakozási keresztmetszet, merev, max. | 2,5 mm² |
| Csatlakozási keresztmetszet, többhuzalos, min. | 0,14 mm² |
| Csatlakozási keresztmetszet, többhuzalos, max. | 1,5 mm² |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 80 °C |
| Méret | 24V |
Kapcsolási rajz
| Csatlakozási keresztmetszet, merev, min. | 0,14 mm² |
|---|---|
| Csatlakozási keresztmetszet, hajlékony, min. | 0,14 mm² |
| Csatlakozási keresztmetszet, hajlékony, max. | 2,5 mm² |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,3044 kg CO2e / 1 Darab |
|---|
Accessories
Rendszertartozékok
Article
Type
Item no.
Amount
Item no. 5098470
Összekötő híd MDP sorozatjelű SPD-khezType
VB-MDP 10-MD
Smallest selling unit: 1 Darab
1Darab
Darab
