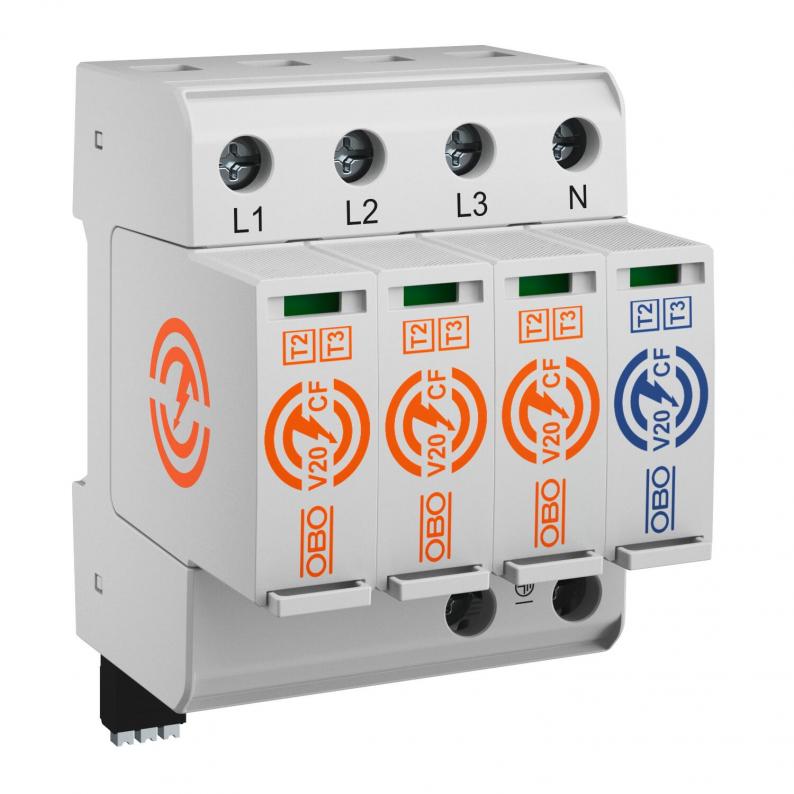

Surge arrester V20 with integrated pre-fuse
Type V20-CF-3+1FS-300
|Item no. 5095257
|EAN 4012197504960
Item no. / Type
5095257 / V20-CF-3+1FS-300
Védettség
IP20
A pólusok kivitele
3+N/PE
Smallest selling unit: 1 Darab
1Darab
Darab
Description
Surge arrester, type 2+3
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
Technical data

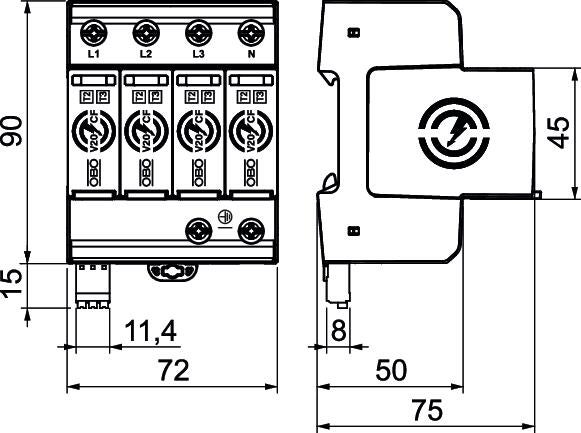

Méretek
| Hossz | 75 mm |
|---|---|
| Szélesség | 72 mm |
| Magasság | 105 mm |
Műszaki adatok
| Pólusszám | 4 |
|---|---|
| Hálózattípus | egyéb |
| Kifúvató | nem |
| Jelzés a készüléken | optikai |
| Védettség | IP20 |
| Legmagasabb tartós feszültség (L-N) | 300 V |
| Legmagasabb tartós feszültség (N-PE) | 305 V |
| Névleges levezetőképesség (8/20 µs) [L-N] | 20 kA |
| Névleges levezetőképesség (8/20 µs) [N-PE] | 40 kA |
| Maximális levezetőképesség (8/20 μs) [L-N] | 40 kA |
| Maximális levezetőképesség (8/20 μs) [N-PE] | 65 kA |
| Vizsgálati osztály 1.típus | nem |
| Távjelzés | igen |
| Vizsgálati osztály 2. típus | igen |
| Névleges feszültség AC (50 / 60 Hz) | 230 V |
| Beépített előtétbiztosító | igen |
| Védelmi feszültségszint [L-N] | ≤1,5 |
| Max. tartós feszültség, AC | 300 V |
| Névleges levezetőképesség (8/20 µs) | 20 kA |
| A pólusok kivitele | 3+N/PE |
| Szerelési mód | Kalapsín 35 mm |
| Alkalmas kültéri használatra | nem |
| Korlátozási feszültség [L-N] @ 5 kA | 1,15 kV |
| Kapcsolási teljesítmény AC | 230 V; 0,5 A |
| Kapcsolási teljesítmény DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Zárlati szilárdság max. hálózatoldali túláramvédelem esetén | 50 kA eff |
| TOV-feszültség [L-N]– „withstand mode” - 5 s | 337 V |
| TOV-feszültség [L-N] – „fail safe mode” - 120 min | 442 V |
| TOV-feszültség [N-PE] – „withstand mode” - 200 ms | 1200 V |
| Zárlati szilárdság | igen |
| Hálózattípus DC | nem |
| Hálózattípus IT | nem |
| Hálózattípus TN | nem |
| Hálózattípus TN-C | nem |
| Hálózattípus TN-C-S | igen |
| Hálózattípus TN-S | igen |
| Hálózattípus TT | igen |
| Hálózattípus egyéb | nem |
| Forgatónyomaték | 4,5 Nm |
| SPD az IEC EN 61643-1 szerint | II. osztály |
| MSZ EN 61643-11 szerinti SPD | 2+3-as típus |
| Utánfolyó áram megszakító képesség (eff) [N-PE] | 0,1 kA |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 85 °C |
| Méret | 300V |
| Páratartalom max. | 95 % |
| Páratartalom min. | 5 % |
Kapcsolási rajz
| Hajlékony vezető keresztmetszete (finomhuzalos) min. | 2,5 mm² |
|---|---|
| Hajlékony vezető keresztmetszete (finomhuzalos) max. | 35 mm² |
| FM-érintkezők | Váltó érintkező |
| FM-kapcsok csatlakozási keresztmetszete min. | 0,25 mm² |
| FM-kapcsok csatlakozási keresztmetszete max. | 1,5 mm² |
| FM-kapcsok csatlakozási keresztmetszete min. | 23 AWG |
| FM-kapcsok csatlakozási keresztmetszete max. | 16 AWG |
| Levezetőképesség (8/20 μs) [összes] | 65 kA |
| Hajlékony vezető keresztmetszete (finomhuzalos) min. | 16 AWG |
| Hajlékony vezető keresztmetszete (finomhuzalos) max. | 4 AWG |
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 2,5 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 35 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 16 AWG |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 2 AWG |
