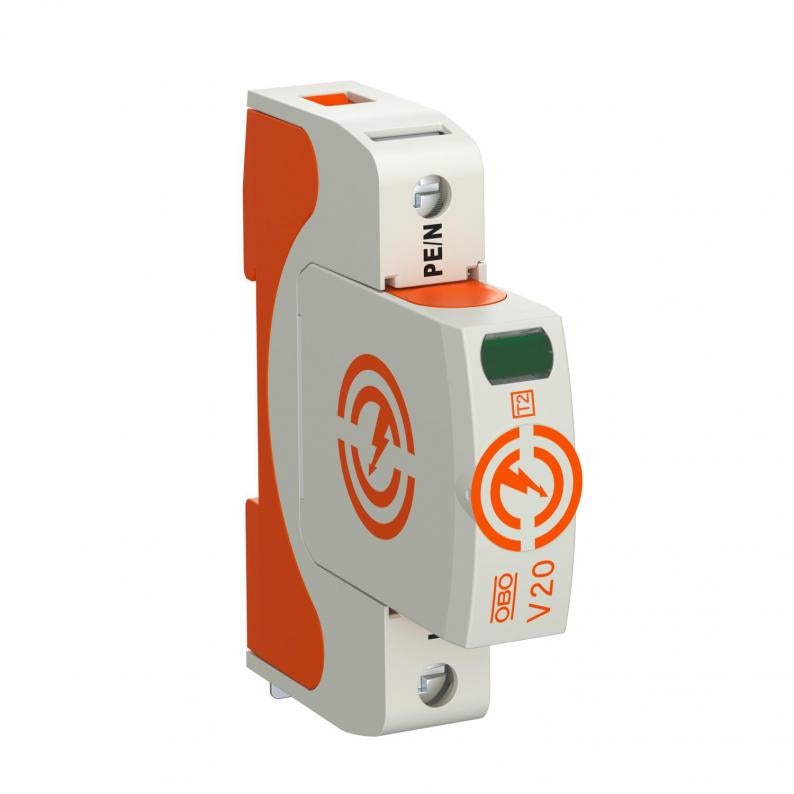

T2 típusú SPD, V20, 1-pólus, 75 V
Type V20-1-75
|Item no. 5095141
|EAN 4012196159727
Item no. / Type
Max. tartós feszültség, AC
A pólusok kivitele
Smallest selling unit: 1 Darab
1Darab
Darab
Description
T2 típusú SPD
• Túlfeszültség-védelem az MSZ EN 62305 és az MSZ HD 60364-4-443 szerint
• Pólusonkénti levezetőképesség maximum 40 kA (8/20) a nagyteljesítményű varisztoroknak köszönhetően
• Moduláris rendszerű SPD dinamikus védelemmel és optikai állapotjelzéssel
• Rázkódás elleni védelemmel és feszültségkódolással
• Halogénmentes műanyag (UL 94 V-0)
• A távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek
Alkalmazási terület: potenciálkiegyenlítés fő- és alelosztókban.
• Túlfeszültség-védelem az MSZ EN 62305 és az MSZ HD 60364-4-443 szerint
• Pólusonkénti levezetőképesség maximum 40 kA (8/20) a nagyteljesítményű varisztoroknak köszönhetően
• Moduláris rendszerű SPD dinamikus védelemmel és optikai állapotjelzéssel
• Rázkódás elleni védelemmel és feszültségkódolással
• Halogénmentes műanyag (UL 94 V-0)
• A távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek
Alkalmazási terület: potenciálkiegyenlítés fő- és alelosztókban.
Technical data
Műszaki adatok
| Pólusszám | 1 |
|---|---|
| Hálózattípus | egyéb |
| Kifúvató | nem |
| Jelzés a készüléken | optikai |
| Védettség | IP20 |
| Legmagasabb tartós feszültség (L-N) | 75 V |
| Névleges levezetőképesség (8/20 µs) [L-N] | 20 kA |
| A készülékház anyaga túlfeszültség-védelmi alkatrészek számára | PA UL 94 V-0 |
| Maximális levezetőképesség (8/20 μs) [L-N] | 40 kA |
| Távjelzés | nem |
| Vizsgálati osztály 2. típus | igen |
| Névleges feszültség AC (50 / 60 Hz) | 60 V |
| Beépített előtétbiztosító | nem |
| Védelmi feszültségszint [L-N] | ≤0,5 |
| Max. tartós feszültség, AC | 75 V |
| Névleges levezetőképesség (8/20 µs) | 20 kA |
| A pólusok kivitele | 1 |
| Szerelési mód | Kalapsín 35 mm |
| Max. hálózatoldali túláramvédelem | 160 A gL/gG |
| Korlátozási feszültség [L-N] @ 5 kA | 0,4 kV |
| Zárlati szilárdság max. hálózatoldali túláramvédelem esetén | 25 kA |
| Korlátozási feszültség [L-N] @ 1 kA | 0,3 kV |
| TOV-feszültség [L-N]– „withstand mode” - 5 s | 90 V |
| TOV-feszültség [L-N] – „fail safe mode” - 120 min | 115 V |
| SPD az UL 1449 szerint | 4. típus |
| Minimális távolság | 1,5 mm |
| Engedélyek | VDE, KEMA, UL, ÖVE |
| Zárlati szilárdság | igen |
| Hálózattípus TN | igen |
| Hálózattípus TN-C | igen |
| Hálózattípus TN-C-S | igen |
| Hálózattípus TN-S | igen |
| Hálózattípus TT | igen |
| Üzemi hőmérséklet min. | -40 °C |
| Üzemi hőmérséklet max. | 80 °C |
| Forgatónyomaték | 4 Nm |
| SPD az IEC EN 61643-1 szerint | II. osztály |
| MSZ EN 61643-11 szerinti SPD | 2-es típus |
| Maximális levezetőképesség (8/20 μs) | 40 kA |
| Válaszidő | <25 ns |
| Maximális előtétbiztosító | 160 A |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 80 °C |
| Méret | 75V |
| Páratartalom max. | 95 % |
| Páratartalom min. | 5 % |
Kapcsolási rajz
| Hajlékony vezető keresztmetszete (finomhuzalos) min. | 1,5 mm² |
|---|---|
| Hajlékony vezető keresztmetszete (finomhuzalos) max. | 35 mm² |
| Levezetőképesség (8/20 μs) [összes] | 40 kA |
| Hajlékony vezető keresztmetszete (finomhuzalos) min. | 16 AWG |
| Hajlékony vezető keresztmetszete (finomhuzalos) max. | 2 AWG |
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 1,5 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 35 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 16 AWG |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 2 AWG |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,59 kg CO2e / 1 Darab |
|---|
