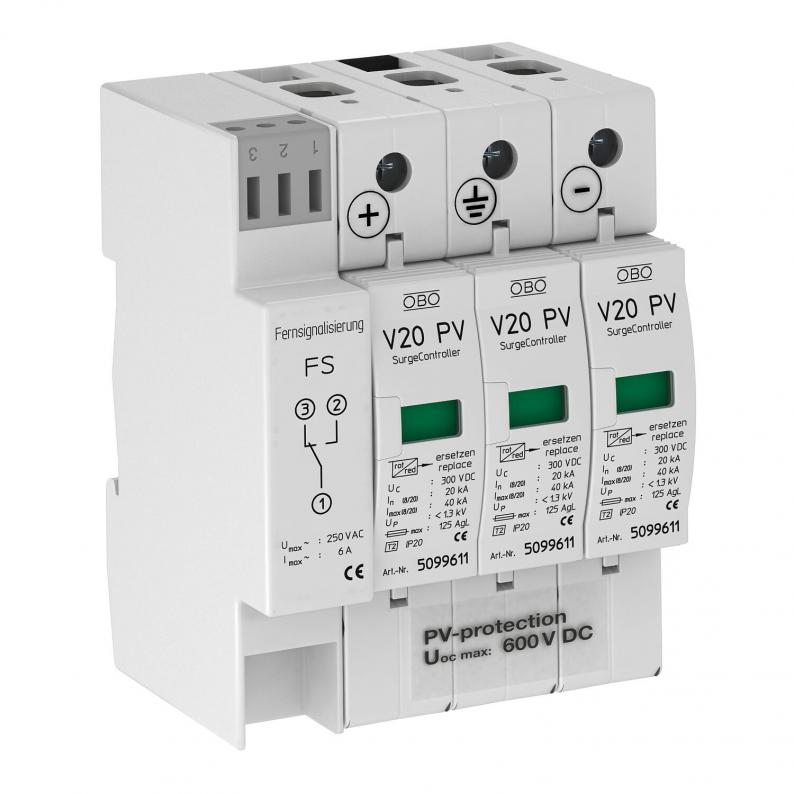

T2 típusú, SPD, V20, 600 V DC távjelzéssel
Type V20-C 3PHFS-600
|Item no. 5094576
|EAN 4012195709084
Item no. / Type
Smallest selling unit: 1 Darab
1Darab
Darab
Description
T2 típusú SPD napelemes rendszerekhez
• komplett egység, cserélhető varisztorokkal és belső termikus leválasztással
• hibáknak ellenálló Y-kapcsolás az MSZ HD 60364-7-712 szerinti alkalmazáshoz
• védelem az MSZ HD 60364-4-443 szerint
• pólusonként akár 40 kA (8/20) levezetőképesség
• alacsony DC védelmi szint: < 2,6 kV és Uoc max = 600 V DC
• optikai állapotjelzéssel, elosztószekrényekben való alkalmazáshoz
Alkalmazás: villámvédelmi rendszerrel nem rendelkező, vagy elszigetelt LPS-sel rendelkező napelemes rendszerekben
• komplett egység, cserélhető varisztorokkal és belső termikus leválasztással
• hibáknak ellenálló Y-kapcsolás az MSZ HD 60364-7-712 szerinti alkalmazáshoz
• védelem az MSZ HD 60364-4-443 szerint
• pólusonként akár 40 kA (8/20) levezetőképesség
• alacsony DC védelmi szint: < 2,6 kV és Uoc max = 600 V DC
• optikai állapotjelzéssel, elosztószekrényekben való alkalmazáshoz
Alkalmazás: villámvédelmi rendszerrel nem rendelkező, vagy elszigetelt LPS-sel rendelkező napelemes rendszerekben
Technical data
Műszaki adatok
| Hálózattípus | egyéb |
|---|---|
| Kifúvató | nem |
| Jelzés a készüléken | optikai |
| Védelmi feszültségszint, ér - ér | < 2,6 V |
| Védelmi feszültségszint, ér - föld | < 2,6 V |
| Védettség | IP20 |
| Távjelzés | igen |
| Vizsgálati osztály 2. típus | igen |
| Legmagasabb tartós feszültség, DC | 600 V |
| Névleges levezetőképesség (8/20 µs) | 20 kA |
| A pólusok kivitele | 3 |
| Szerelési mód | Kalapsín 35 mm |
| Alkalmas kültéri használatra | nem |
| Max. hálózatoldali túláramvédelem | 125 |
| Kivitel | Földfüggetlen PV - rendszerekhez, távjelzéssel |
| Üzemi hőmérséklet min. | -40 °C |
| Üzemi hőmérséklet max. | 80 °C |
| SPD az IEC EN 61643-1 szerint | II. osztály |
| MSZ EN 61643-11 szerinti SPD | 2-es típus |
| LPZ | 1→2 |
| Maximális levezetőképesség (8/20 μs) | 40 kA |
| Válaszidő | <25 ns |
| Maximális előtétbiztosító | 125 A |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 80 °C |
| Méret | 600V DC |
Kapcsolási rajz
| FM-érintkezők | Váltó érintkező |
|---|---|
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 2,5 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 35 mm² |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 1,0775 kg CO2e / 1 Darab |
|---|
