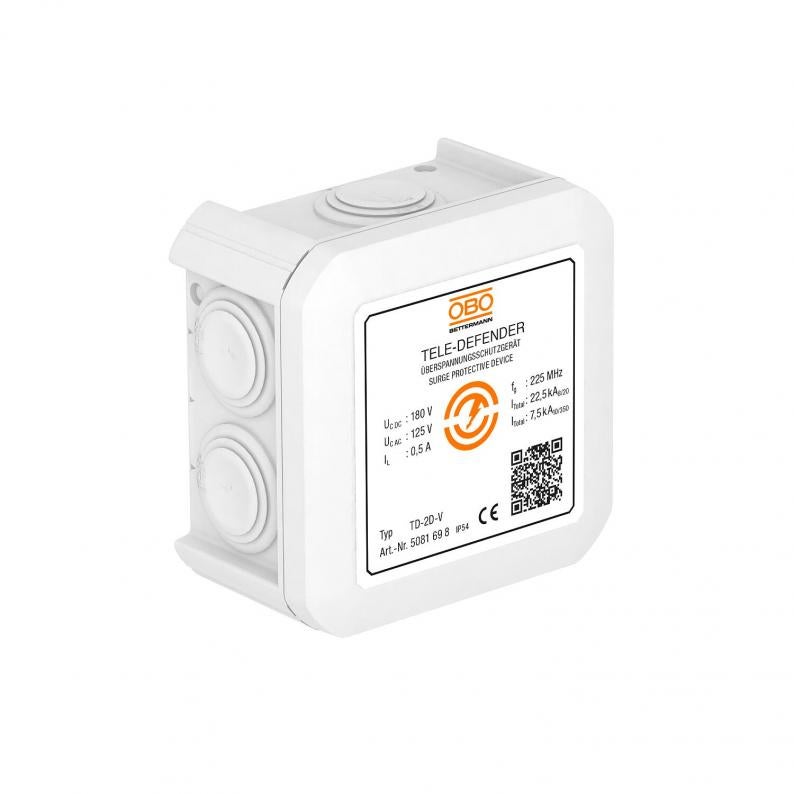

VDSL-rendszerek védelme
Type TD-2D-V
|Item no. 5081698
|EAN 4012196427444
Item no. / Type
5081698 / TD-2D-V
Pólusszám
2
Dugaszolórendszer
Kapocs
Max. tartós feszültség, AC
125 V
Legmagasabb tartós feszültség, DC
180 V
Smallest selling unit: 1 Darab
1Darab
Darab
Description
Túlfeszültség-védelem telekommunikációs rendszerekhez
• Alacsony védelmi feszültségszint nagy levezetőképesség mellett
• "Push-In" sorkapcsok a gyors szerelés érdekében
• Sávszélességre optimalizált a megbízható átvitelhez 225 MHz-ig
• Falon kívüli szerelés
Alkalmazás: Ideális minden DSL-rendszerhez, IP-csatlakozáshoz, ISDN vagy analóg telekommunikációhoz
• Alacsony védelmi feszültségszint nagy levezetőképesség mellett
• "Push-In" sorkapcsok a gyors szerelés érdekében
• Sávszélességre optimalizált a megbízható átvitelhez 225 MHz-ig
• Falon kívüli szerelés
Alkalmazás: Ideális minden DSL-rendszerhez, IP-csatlakozáshoz, ISDN vagy analóg telekommunikációhoz
Technical data
Műszaki adatok
| Pólusszám | 2 |
|---|---|
| Távjelző érintkező | nem |
| Jelzés a készüléken | nélkül |
| Dugaszolórendszer | Kapocs |
| Védelmi feszültségszint, ér - ér | <350 V |
| Védelmi feszültségszint, ér - föld | <600 V |
| Védettség | IP54 |
| Vizsgálati szabvány | MSZ EN 61643-21 |
| Soros ellenállás erenként | 2,2 Ω ± 5 % |
| Kapacitás (ér-ér között) | <10 pF |
| Kapacitás (ér-föld között) | <20 pF |
| Robbanásbiztos kivitel | nem |
| Szigetelési ellenállás | >10 MΩ |
| Árnyékolás-csatlakoztatás | igen |
| Árnyékolás | közvetlen |
| Lökőfeszültségállóság, ér-ér | C2: 15 kV / 7,5 kA (8/20µs) |
| Lökőfeszültségállóság, ér-föld | C2: 15 kV / 7,5 kA (8/20µs) |
| Összes levezetési lökőáram (10/350) | D1: 7,5 kA |
| Összes-levezetőképesség (8/20) | 22,5 kA |
| Névleges áram DC | 0,5 A |
| Névleges áram AC | 0,35 A |
| Levezető felügyelete | nem |
| Max. tartós feszültség, AC | 125 V |
| Legmagasabb tartós feszültség, DC | 180 V |
| Határfrekvencia | 225 MHz |
| SPD az MSZ EN 61643-21 szerint | Class I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Levezetőképesség | 2,5 kA |
| Beiktatási csillapítás (Insertion loss) | ≤3 dB |
| Csatlakozási keresztmetszet, merev, max. | 1,5 mm² |
| Csatlakozási keresztmetszet, többhuzalos, min. | 0,14 mm² |
| Csatlakozási keresztmetszet, többhuzalos, max. | 1 mm² |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 80 °C |
| Méret | 180V |
| Anyag | műanyag |
| Szín | fehér |
Kapcsolási rajz
| Csatlakozási keresztmetszet, merev, min. | 0,08 mm² |
|---|---|
| Csatlakozási keresztmetszet, hajlékony, min. | 0,14 mm² |
| Csatlakozási keresztmetszet, hajlékony, max. | 1 mm² |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,3886 kg CO2e / 1 Darab |
|---|
