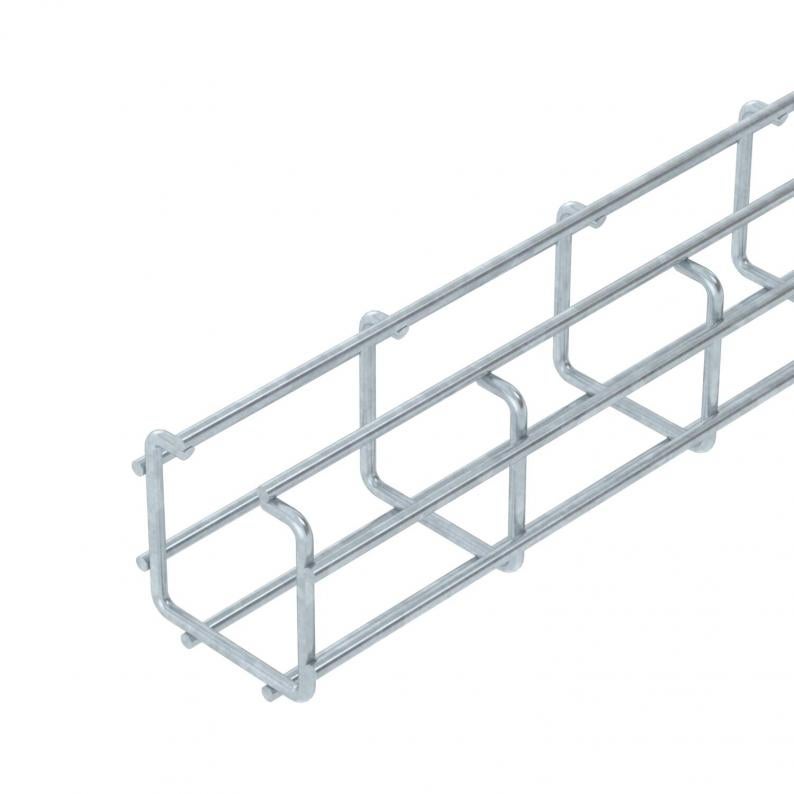

C-profilú rácsos kábeltálca, CGR 50 FT
Type CGR 50 50 FT
|Item no. 6017428
|EAN 4012196013937




Item no. / Type
Hossz
Szélesség
Magasság
Hasznos keresztmetszet
Huzalátmérő
Smallest selling unit: 3 m
3m
m
Description
C-formájú rácsos kábeltálca ponthegesztett acélhuzalból 50 mm oldalmagassággal.
Mágneses árnyékoló csillapítás 15 dB
Mágneses árnyékoló csillapítás 15 dB
Technical data
Méretek
| Hossz | 3000 mm |
|---|---|
| Szélesség | 50 mm |
| Magasság | 50 mm |
| A méret | 26 mm |
| B méret | 67 mm |
| H méret | 67 mm |
| I1 méret | 30 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Összekötők kivitele | összekötő nélkül |
| Nagyfesztávú kivitel | nem |
| Hasznos keresztmetszet | 13 cm² |
| Rozsdamentes acél, maratott | nem |
| Hasznos keresztmetszet | 1300 mm² |
| Beépített válaszfal | nélkül |
| Profilalak | C-alak |
| Huzalátmérő | 4,5 mm |
| Méret | 50x50x3000 |
| Felület | merítetten tűzihorganyzott |
| Anyag | acél |
| Szín | cink |
| Terhelésteszt típusa az IEC 61537 szerint | II. típus |
| Az összekötő fajtája, kábeltartó-rendszer | csavarozott |
Terhelések
| Támaszköz 1,0 m | 0,95 kN/m |
|---|---|
| Támaszköz 1,5 m | 0,6 kN/m |
| Támaszköz 2,0 m | 0,35 kN/m |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 2,7968 kg CO2e / 1 Méter |
|---|
Accessories
Szerelési segédanyagok
Article
Type
Item no.
Amount

Item no. 6017320
45°-os szerelőszeglet, FTType
MW 45 SL10 FT
Smallest selling unit: 20 Darab
20Darab
Darab

Item no. 6017347
90°-os szerelőszeglet, FTType
MW 90 SL17 FT
Smallest selling unit: 20 Darab
20Darab
Darab
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (3)
Tanúsítások, nyilatkozatok (4)
Tanúsítványok (1)
Útmutatók és segédletek (2)
Termékképek (3)
3D adat letöltések (1)
Variants
Type
Hossz
Szélesség
Magasság
Tűzálló kábelrendszerek –
Hasznos keresztmetszet
Huzalátmérő
Item no.
CGR 50 50 FT
3000
50
50
nem
13
4,5
6017428
CGR 50 100 FT
3000
100
50
nem
34
4,5
6017436
CGR 50 200 FT
3000
200
50
nem
75
4,5
6017444

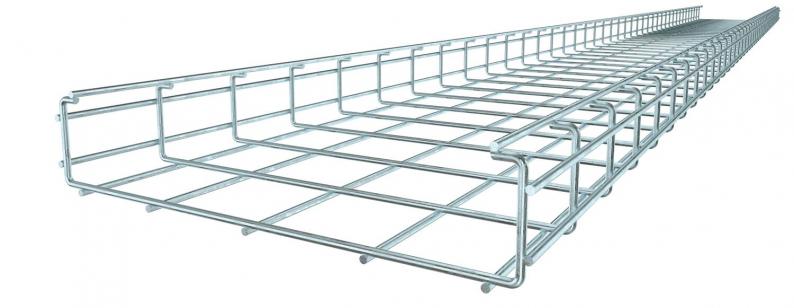

CGR 50 300 FT
3000
300
50
nem
116
4,5
6017452
CGR 50 400 FT
3000
400
50
nem
157
4,5
6017460
