Fali és oszlopkonzol, AW 30 A4
Type AW 30 21 A4
|Item no. 6443311
|EAN 4012196349753
Item no. / Type
Szélesség
F kN-ban
Smallest selling unit: 1 Darab
1Darab
Darab
Description

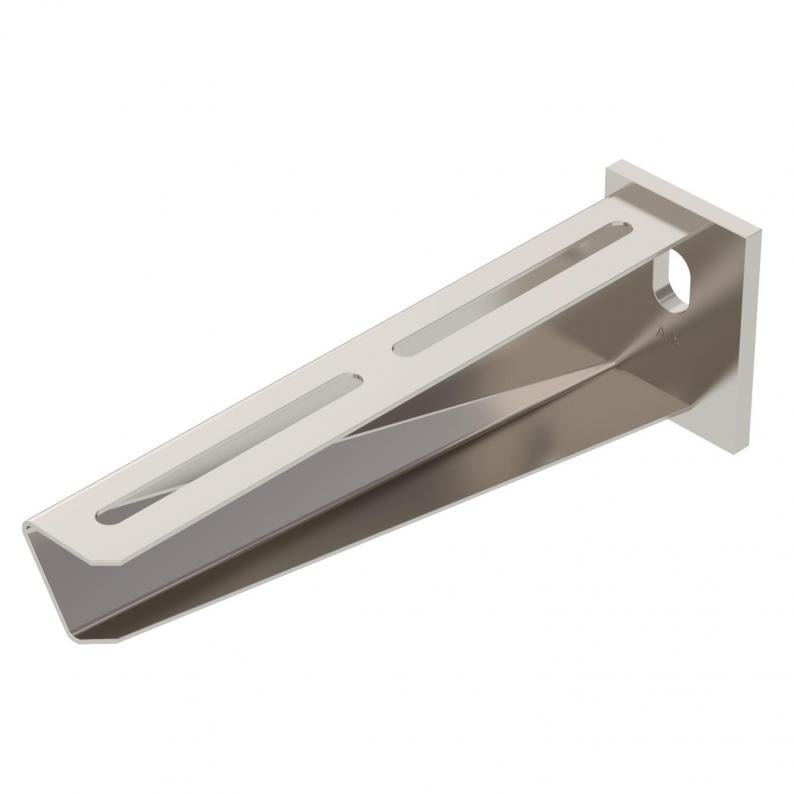

Fali és oszlopkonzol hegesztett fejlemezzel 210 mm szélességben.
400 mm konzolszélességtől az U-oszlop mindkét szárán keresztülmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ez esetben az adott profilnak megfelelő DSK típusú távtartóelemet is be kell építeni.
Technical data
Méretek
| Hossz | 50 mm |
|---|---|
| Szélesség | 210 mm |
| Magasság | 70 mm |
| A méret | 50 mm |
| B méret | 210 mm |
| H méret | 70 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Rozsdamentes acél, maratott | nem |
| Szögtartomány min. | 90 mm |
| Szögtartomány max. | 90 mm |
| lyukátmérő | 13 mm |
| Kivitel | Fali és oszlopkonzolok |
| F kN-ban | 3 kN |
| Méret | B210mm |
| Felület | felületkezelés nélkül, utókezelt |
| Anyag | rozsdamentes acél, 1.4571 |
| Szín | nemesacél |
A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Terhelési görbe mm-ben magadott konzolhosszakkal
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 2,116 kg CO2e / 1 Darab |
|---|
Accessories
Szerelési segédanyagok
Article
Type
Item no.
Amount
FRSB 6x12 A4
6406142
Smallest selling unit: 100 Darab
100Darab
Darab
Item no. 6406142
Lencsefejű csavar alátéttel kombinált anyávalType
FRSB 6x12 A4
Smallest selling unit: 100 Darab
100Darab
Darab
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (3)
Tanúsítások, nyilatkozatok (5)
Útmutatók és segédletek (2)
Termékképek (2)
3D adat letöltések (1)
Variants
Type
Szélesség
F kN-ban
Szín
Item no.
AW 30 21 A4
210
3
nemesacél
6443311
AW 30 41 A4
410
3
nemesacél
6443346
AW 30 11 A4
110
3
nemesacél
6443615
AW 30 31 A4
310
3
nemesacél
6443621
AW 30 51 A4
510
3
nemesacél
6443625
AW 30 61 A4
610
3
nemesacél
6443627
