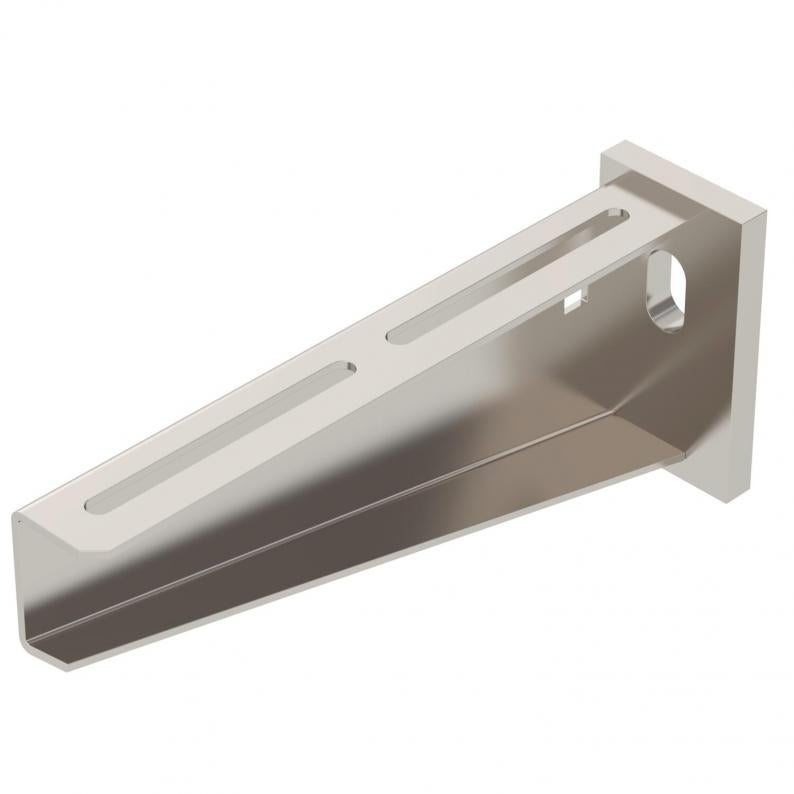

Fali és oszlopkonzol, AW 55 A4
Type AW 55 21 A4
|Item no. 6418557
|EAN 4012195912965
Item no. / Type
Szélesség
F kN-ban
Smallest selling unit: 1 Darab
1Darab
Darab
Description
Nehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
400 mm konzolszélességtől az U-oszlop mindkét szárán keresztülmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ez esetben az adott profilnak megfelelő DSK típusú távtartóelemet is be kell építeni.
Technical data
Méretek
| Hossz | 50 mm |
|---|---|
| Szélesség | 210 mm |
| Magasság | 90 mm |
| A méret | 50 mm |
| B méret | 210 mm |
| H méret | 90 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Rozsdamentes acél, maratott | igen |
| Szögtartomány min. | 90 mm |
| Szögtartomány max. | 90 mm |
| lyukátmérő | 13,5 mm |
| Kivitel | Fali és oszlopkonzolok |
| F kN-ban | 5,5 kN |
| Méret | B210mm |
| Felület | felületkezelés nélkül, utókezelt |
| Anyag | rozsdamentes acél, 1.4571 |
| Szín | nemesacél |
A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Terhelési görbe mm-ben magadott konzolhosszakkal
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 4,4559 kg CO2e / 1 Darab |
|---|
Accessories
Szerelési segédanyagok
Article
Type
Item no.
Amount
FRSB 6x12 A4
6406142
Smallest selling unit: 100 Darab
100Darab
Darab
Item no. 6406142
Lencsefejű csavar alátéttel kombinált anyávalType
FRSB 6x12 A4
Smallest selling unit: 100 Darab
100Darab
Darab
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (3)
Tanúsítások, nyilatkozatok (5)
Útmutatók és segédletek (2)
Termékképek (1)
Variants
Type
Szélesség
F kN-ban
Szín
Item no.
AW 55 21 A4
210
5,5
nemesacél
6418557
AW 55 31 A4
310
5,5
nemesacél
6418573
AW 55 41 A4
410
5,5
nemesacél
6418601
AW 55 51 A4
510
5,5
nemesacél
6418622
AW 55 61 A4
610
5,5
nemesacél
6418638
Szélesség
AW 55 21 A4
Item no.
6418557
Szélesség
210
F kN-ban
5,5
Szín
nemesacél
AW 55 31 A4
Item no.
6418573
Szélesség
310
F kN-ban
5,5
Szín
nemesacél
AW 55 41 A4
Item no.
6418601
Szélesség
410
F kN-ban
5,5
Szín
nemesacél
AW 55 51 A4
Item no.
6418622
Szélesség
510
F kN-ban
5,5
Szín
nemesacél
AW 55 61 A4
Item no.
6418638
Szélesség
610
F kN-ban
5,5
Szín
nemesacél
