Fali és oszlopkonzol, AWG 15 A4
Type AWG 15 11 A4
|Item no. 6420642
|EAN 4012195706304
Item no. / Type
Szélesség
F kN-ban
Smallest selling unit: 1 Darab
1Darab
Darab
Description

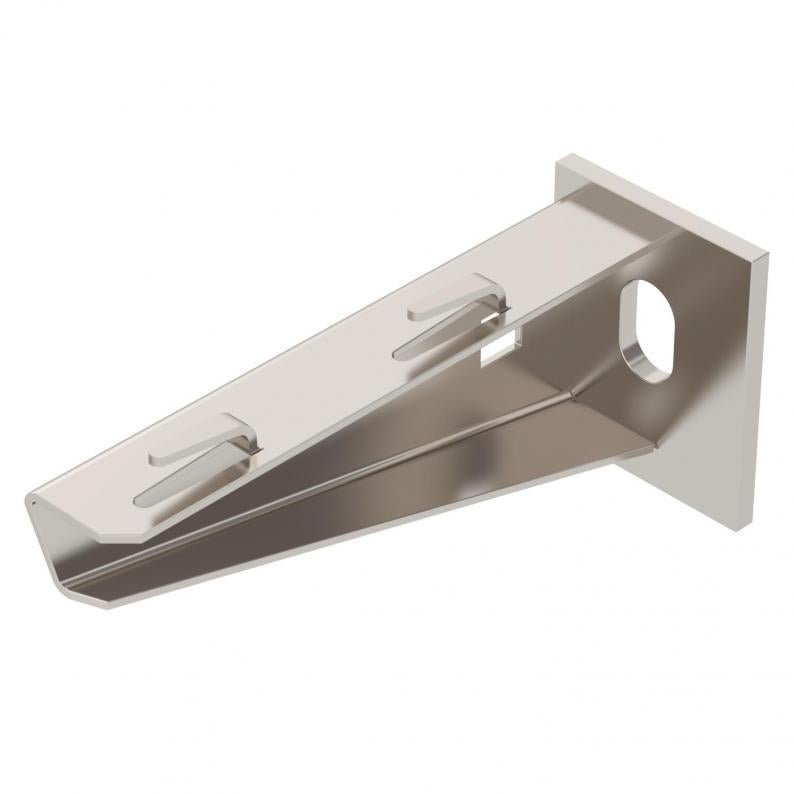

Könnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel rácsos kábeltálcák csavar nélküli rögzítéséhez.; szerelhető: oldalfalra és oszlopra.
400 mm konzolszélességtől az U-oszlop mindkét szárán átmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ehhez a megfelelő közdarabot is alkalmazni kell.
Technical data
Méretek
| Hossz | 40 mm |
|---|---|
| Szélesség | 110 mm |
| Magasság | 50 mm |
| A méret | 40 mm |
| B méret | 110 mm |
| H méret | 50 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Rozsdamentes acél, maratott | nem |
| ...min. szélességhez | 300 |
| ...max. szélességhez | 300 mm |
| Szögtartomány min. | 90 mm |
| Szögtartomány max. | 90 mm |
| lyukátmérő | 11 mm |
| Kivitel | Fali és oszlopkonzolok |
| F kN-ban | 1,5 kN |
| Méret | B110mm |
| Felület | felületkezelés nélkül, utókezelt |
| Anyag | rozsdamentes acél, 1.4571 |
| Szín | nemesacél |
A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Konzolhossz mm-ben
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,7503 kg CO2e / 1 Darab |
|---|
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (3)
Tanúsítások, nyilatkozatok (5)
Útmutatók és segédletek (2)
Termékképek (2)
3D adat letöltések (1)
Variants
Type
Szélesség
F kN-ban
Szín
Item no.
AWG 15 11 A4
110
1,5
nemesacél
6420642
AWG 15 21 A4
210
1,5
nemesacél
6420644
AWG 15 31 A4
310
1,5
nemesacél
6420646
AWG 15 41 A4
410
1,5
nemesacél
6420648
AWG 15 51 A4
510
1,5
nemesacél
6420650
AWG 15 61 A4
610
1,5
nemesacél
6420652
