FireBox T100 dugaszolható tömítéssel, adatkábelekhez
Type T100ED 4x4AD
|Item no. 7205764
|EAN 4012196812141
Item no. / Type
7205764 / T100ED 4x4AD
Névleges belső méret
136x102x57 mm
Bevezető nyílások száma
10
Védettség
IP66
Szín
narancs; RAL 2003
Smallest selling unit: 1 Darab
1Darab
Darab
Description
Kötődoboz adatátviteli technikához, átszúrható membrános kábelbevezetőkkel. Páros számú, magas hőmérsékletnek ellenálló kerámia sorkapcsok, amelyek alkalmasak adatkábelekhez. Zöld-sárga jelzéssel ellátott sorkapocs-blokk Jól hozzáférhető külső füleken keresztüli rögzítés. Az MSZE 24102/DIN 4102 12. rész szerinti E30, E60 és E90 tűzállóságú kábelrendszerekhez. A kerámia sorkapcsok az MSZ EN 60998-2-1:2004 szerint bevizsgálva.
Tartalmaz 2 db MMSplus P 6x35 horgonycsavart
Tartalmaz 2 db MMSplus P 6x35 horgonycsavart
Technical data

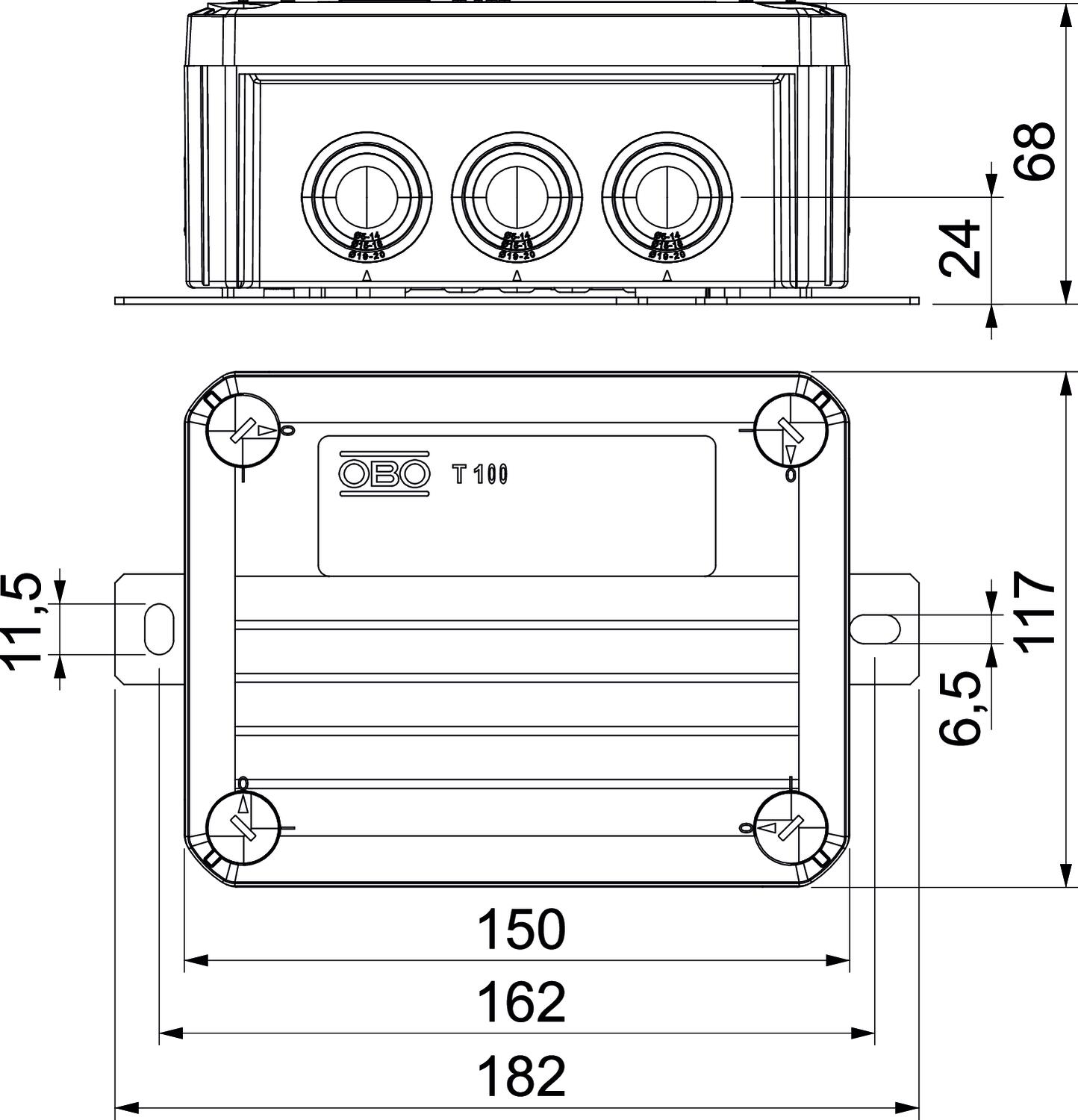

Méretek
| Hossz | 150 mm |
|---|---|
| Szélesség | 116 mm |
| Magasság | 68 mm |
| Névleges belső méret | 136x102x57 mm |
| L méret | 150 mm |
| B méret | 116 mm |
| H méret | 68 mm |
| L1 méret | 162 mm |
| L2 méret | 182 mm |
Műszaki adatok
| Ütésálló | nem |
|---|---|
| Halogénmentes | igen |
| Bevezető nyílások száma | 10 |
| A kapcsok darabszáma | 5 |
| Bevezetőnyílás hátulról | nem |
| Átlátszó fedél | nem |
| Védettség | IP66 |
| Névleges feszültség | 660 V |
| Sorolható | nem |
| Fedéllel | igen |
| Plombálható | nem |
| Robbanásveszélyes zónához | nélkül |
| Tűzálló kábelrendszerek – | E 90 |
| Robbanásbiztos kivitel | nem |
| A készülékház-átvezetés fajtája | Lépcsős membrán, méretre vágható |
| Árnyékolással | nem |
| Időjárásálló | nem |
| robbanásveszélyes zónához | nélkül |
| Porrobbanásveszélyes zónákhoz | nélkül |
| Névleges keresztmetszet min. | 0,5 mm² |
| Névleges keresztmetszet max. | 4 mm² |
| Alak | derékszögű |
| a szerelvényezésnél | Kapocs |
| Fedél | nem átlátszó |
| Fedélrögzítés | csavarozott |
| Méret | 150x116x67 |
| Anyag | polipropilén |
| Szín | narancs; RAL 2003 |
| Egyes kapocs | 4 |
| Védőkapocs | 1 |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 1,6406 kg CO2e / 1 Darab |
|---|
