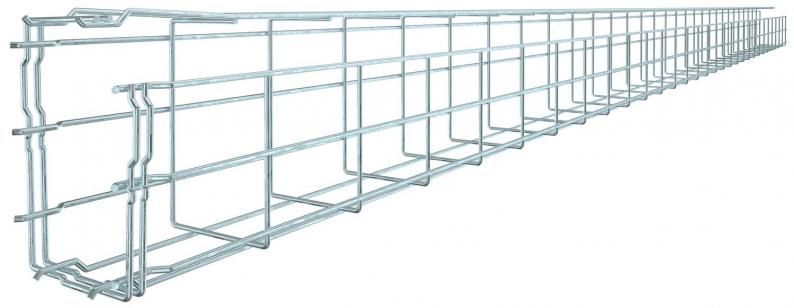

G-profilú Magic® rácsos kábeltálca, oldalmagasság 150 mm, FT

Type G-GRM 150 100 FT

Item no. 6005529

EAN 4012195686422

Adatlap (PDF)

undefined

Megfelelőségi nyilatkozat (PDF)

Show all variants

Item no. / Type

6005529 / G-GRM 150 100 FT

Hossz

3000 mm

Szélesség

100 mm

Magasság

150 mm

Tűzálló kábelrendszerek –

igen

Hasznos keresztmetszet

107 cm²

Huzalátmérő

3,9 mm

Smallest selling unit: 3 m

Description

Ponthegesztett acélhuzalból készült, különböző oldalmagasságú és szélességű G-profilú rácsos kábeltálca. Közvetlen fali és mennyezeti szerelést tesz lehetővé. Terhelési adatok a különböző rögzítési módozatokhoz külön kérésre.

Mágneses árnyékoló csillapítás 15 dB

Technical data

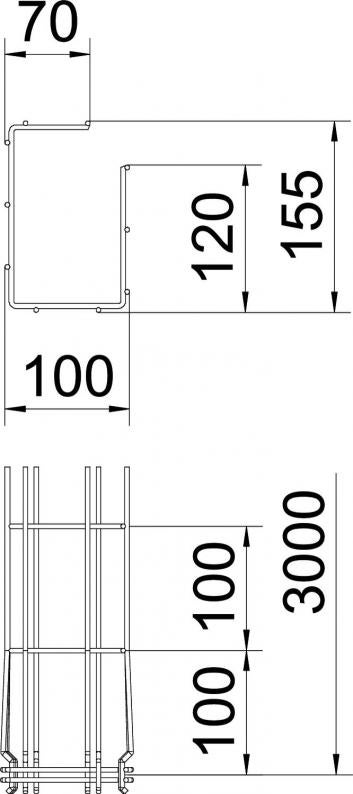

Méretek

Hossz	3000 mm
Szélesség	100 mm
Magasság	150 mm
A méret	120 mm
B méret	100 mm
H méret	155 mm
C méret	68 mm

Műszaki adatok

Tűzálló kábelrendszerek –	igen
Összekötők kivitele	Integrált összekötő
Nagyfesztávú kivitel	nem
Hasznos keresztmetszet	107 cm²
Rozsdamentes acél, maratott	nem
Hasznos keresztmetszet	10700 mm²
Beépített válaszfal	nélkül
Csavar nélküli összekötő	igen
Profilalak	G-alak
Huzalátmérő	3,9 mm
Méret	150x100x3000
Felület	merítetten tűzihorganyzott
Anyag	acél
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással

Terhelések

Támaszköz 1,0 m	0,6 kN/m
Támaszköz 1,5 m	0,5 kN/m
Támaszköz 2,0 m	0,35 kN/m
Támaszköz 2,5 m	0,3 kN/m

page.product.environmentalData.environmentalData

CO2-lábnyom (GWP) bölcsőtől a kapuig	2,7376 kg CO2e / 1 Méter

Accessories

Szerelési segédanyagok

Item no. 6016634

Toldásponti összekötő, FT

Type

GSV 34 FT

Smallest selling unit: 20 Darab

Darab

Item no. 6017160

Fali és padlórögzítő, FT

Type

WB GR FT

Smallest selling unit: 20 Darab

Darab
