IS 8 függesztett oszlop
Type IS 8 K 20 FT
|Item no. 6361021
|EAN 4012196196333
Item no. / Type
Hossz
Smallest selling unit: 1 Darab
1Darab
Darab
Description

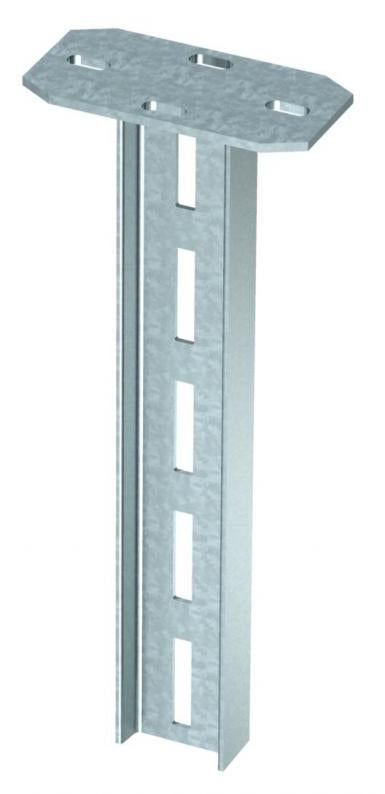

Függesztett I-oszlop hegesztett fejlemezzel. Vízszintes betonfödémre és acéltartókra történő rögzítéshez.
Az IS 8 K függesztett oszlopra AS 15, AS 30 és AS 55 típusú konzolok egyoldalasan és kétoldalasan szerelhetők fel. A konzolok magassága fokozat nélkül állítható.
Technical data

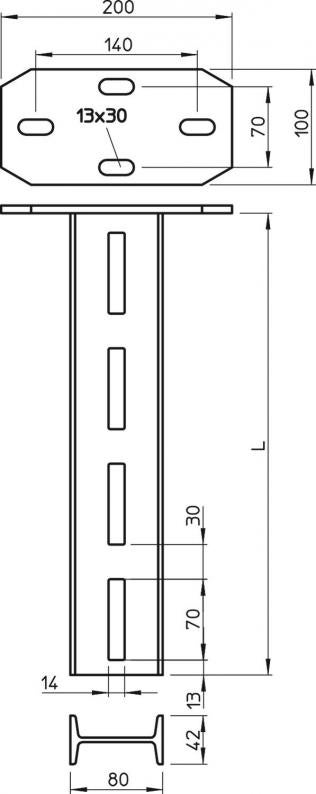

Méretek
| Hossz | 200 mm |
|---|---|
| Szélesség | 80 mm |
| Magasság | 42 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| résszélesség | 70 mm |
| Anyagvastagság | 4 mm |
| Lyukszélesség | 14 mm |
| Fogazva | nem |
| Kivitel | I-profil |
| maximális húzóterhelés | 50 kN |
| Konzolhossz 200 | 9,6 kN |
| Konzolhossz 400 | 7 kN |
| Konzolhossz 600 | 5 kN |
| Méret | 80x42x200 |
| Felület | merítetten tűzihorganyzott |
| Anyag | acél |
| Szín | cink |
A függesztett oszlop végének behajlása az adott konzolterhelésnél.
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Konzolhossz mm-ben
Terhelési görbe mm-ben megadott oszlophosszakkal
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 4,4898 kg CO2e / 1 Darab |
|---|
Accessories
Szerelési segédanyagok
Article
Type
Item no.
Amount
Item no. 6018300
I-oszlop hosszanti összekötő, VIS 8 FTType
VIS 8 FT
Smallest selling unit: 10 Darab
10Darab
Darab
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (2)
Tanúsítások, nyilatkozatok (5)
Tanúsítványok (1)
Útmutatók és segédletek (2)
Termékképek (2)
3D adat letöltések (2)
Variants
Type
Hossz
Szín
Item no.
IS 8 K 20 FT
200
cink
6361021
IS 8 K 30 FT
300
cink
6361056
IS 8 K 40 FT
400
cink
6361072
IS 8 K 50 FT
500
cink
6361099
IS 8 K 60 FT
600
cink
6361110
IS 8 K 70 FT
700
cink
6361137
IS 8 K 80 FT
800
cink
6361153
IS 8 K 90 FT
900
cink
6361188
IS 8 K 100 FT
1000
cink
6361218
IS 8 K 110 FT
1100
cink
6361234
IS 8 K 120 FT
1200
cink
6361250
IS 8 K 130 FT
1300
cink
6361277
IS 8 K 140 FT
1400
cink
6361293
IS 8 K 150 FT
1500
cink
6361315
IS 8 K 160 FT
1600
cink
6361331
IS 8 K 170 FT
1700
cink
6361366
IS 8 K 180 FT
1800
cink
6361382
IS 8 K 200 FT
2000
cink
6361420
