Kábellétra, LG 60, 6 m VS A2
Type LG 620 VS6 A2
|Item no. 6208700
|EAN 4012195064411
Item no. / Type
Hossz
Szélesség
Pofa-lemezvastagság
Smallest selling unit: 6 m
6m
m
Description

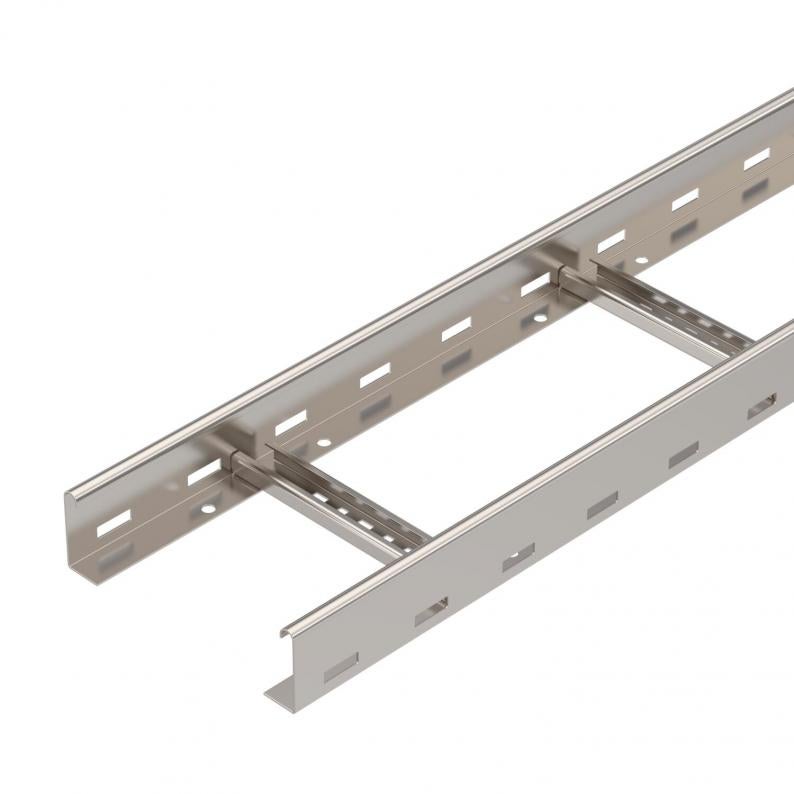

Kábellétra perforált oldallemezzel, oldalmagasság: 60 mm; létrafokok: beszegecselve, felülről nyitott C-profilból; VS-kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
A kábellétrákat összecsukott állapotban szállítjuk.
A hozzájuk tartozó BS-H... típusú kengyeles bilincs a Kábelhágcsó-rendszerek c. fejezetben található.
Technical data
Méretek
| Hossz | 6000 mm |
|---|---|
| Szélesség | 200 mm |
| Magasság | 60 mm |
| B méret | 200 mm |
| Létrafok távolsága | 16,50 |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Oldalperforálás | igen |
| Nagyfesztávú kivitel | nem |
| Hasznos keresztmetszet | 98 cm² |
| Rozsdamentes acél, maratott | nem |
| Hasznos keresztmetszet | 9800 mm² |
| Létrafoktávolság | 300 mm |
| A létrafokok kivitele | Profil perforált |
| Az oldalprofil kivitele | lapos profil |
| A létrafok rögzítése | szegecselve |
| Méret | 60x200x6000 |
| Pofa-lemezvastagság | 1,5 mm |
| Méret | 60x200x6000 |
| Felület | felületkezelés nélkül, utókezelt |
| Anyag | rozsdamentes acél, 1.4301 |
| Szín | nemesacél |
Terhelések
| Támaszköz 1,5 m | 3,1 kN/m |
|---|---|
| Támaszköz 2,0 m | 2,25 kN/m |
| Támaszköz 2,5 m | 1,5 kN/m |
| Támaszköz 3,0 m | 1,1 kN/m |
| Támaszköz 3,5 m | 0,75 kN/m |
| Támaszköz 4,0 m | 0,45 kN/m |
| Támaszköz 4,5 m | 0,3 kN/m |
| Támasztáv 5,0 m | 0,15 kN/m |
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 13,5917 kg CO2e / 1 Méter |
|---|
Accessories
Rendszertartozékok
Szerelési segédanyagok
Article
Type
Item no.
Amount
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (4)
Tanúsítások, nyilatkozatok (5)
Útmutatók és segédletek (2)
Termékképek (2)
3D adat letöltések (1)
Variants
Type
Hossz
Szélesség
Tűzálló kábelrendszerek –
Pofa-lemezvastagság
Felület
Anyag
Item no.
LG 620 VS6 A2
6000
200
nem
1,5
felületkezelés nélkül, utókezelt
rozsdamentes acél, 1.4301
6208700
LG 630 VS6 A2
6000
300
nem
1,5
felületkezelés nélkül, utókezelt
rozsdamentes acél, 1.4301
6208703
LG 640 VS6 A2
6000
400
nem
1,5
felületkezelés nélkül, utókezelt
rozsdamentes acél, 1.4301
6208706
LG 650 VS6 A2
6000
500
nem
1,5
felületkezelés nélkül, utókezelt
rozsdamentes acél, 1.4301
6208709
LG 660 VS6 A2
6000
600
nem
1,5
felületkezelés nélkül, utókezelt
rozsdamentes acél, 1.4301
6208712
