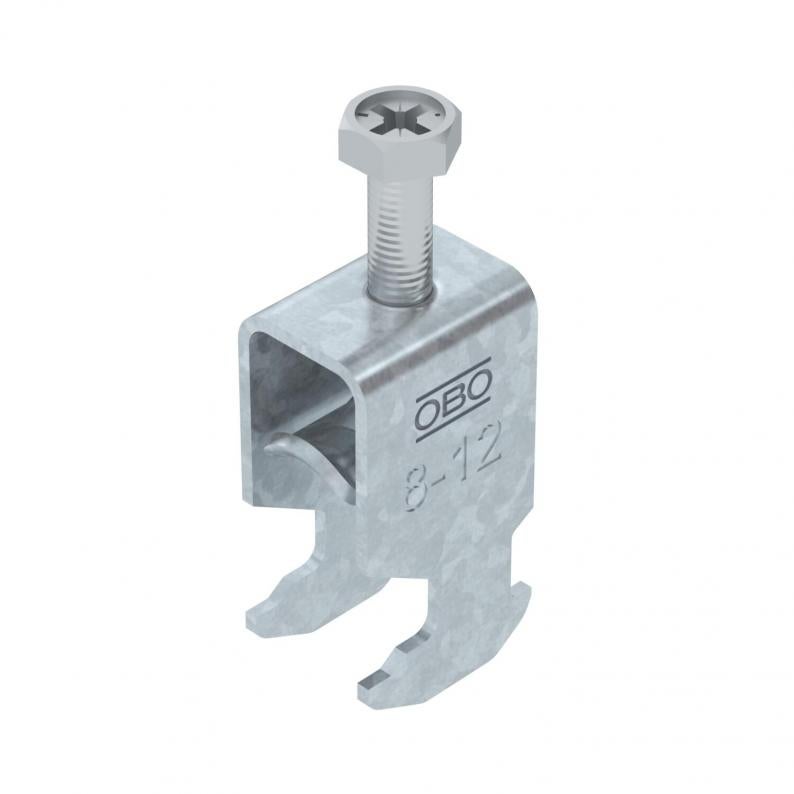

Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, fém nyomóvályú, FT

Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, fém nyomóvályú, FT

Type BS-H1-M-12 FT
|
Item no. 1186002
|
EAN 4012196846900
Show all variants
Item no. / Type
Max. Meghúzási nyomaték
D befogási tartomány min.
D befogási tartomány max.

Smallest selling unit: 100 Darab

Darab

Description

Kengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Az ellendarabot külön kell megrendelni.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA Megfelelőségi nyilatkozat
  • résszélesség 16-17 mm
  • Kengyeles bilincs, 16-17 mm résszélességű, C-profilsínhez
  • Tűzállósági osztály E30
  • Tűzállósági osztály E60
  • Funkciótartási osztály E90
  • CO₂-lábnyom (PCF)

Technical data

Méretek

Hossz22,5 mm
Szélesség17 mm
Magasság42 mm
L méret34 mm
A méret22,5 mm
B méret17 mm
H méret42 mm
t méret1,5 mm
C méret28 mm
G méret (mm)M6

Műszaki adatok

Tűzálló kábelrendszerek –igen
Lemezvastagság1,5 mm
min. csőátmérőhöz8 mm
max. csőátmérőhöz12 mm
résszélesség10 mm
min. résszélességű sínekhez (közzel)16 mm
max. résszélességű sínekhez (közzel)17 mm
Halogénmentesigen
MenetM6
Műanyag vályúvalnem
Fém vályúvaligen
Külső hosszúság28 mm
A kábelek/csövek száma1
Kiegészítő felülettűzi horganyzott
Kiegészítő anyagacél
Max. Meghúzási nyomaték3 Nm
Szerelési módProfilsín
D befogási tartomány min.8 mm
D befogási tartomány max.12 mm
Méret08-12mm
Felületmerítetten tűzihorganyzott
Anyagacél
ellendarabbalnem
Nyomóvályú anyagaAcél

page.product.environmentalData.environmentalData

CO2-lábnyom (GWP) bölcsőtől a kapuig0,0877 kg CO2e / 1 Darab

Downloads

0 selected

Adatlap (1)
Katalógusok és brosúrák (4)
Tanúsítások, nyilatkozatok (5)
Tanúsítványok (2)
Útmutatók és segédletek (1)
Termékképek (2)
3D adat letöltések (1)

Variants

Max. Meghúzási nyomaték
D befogási tartomány min.
D befogási tartomány max.
BS-H1-M-12 FT
Item no.
1186002
Max. Meghúzási nyomaték
3
D befogási tartomány min.
8
D befogási tartomány max.
12
BS-H1-M-16 FT
Item no.
1186009
Max. Meghúzási nyomaték
3
D befogási tartomány min.
12
D befogási tartomány max.
16
BS-H1-M-22 FT
Item no.
1186016
Max. Meghúzási nyomaték
3
D befogási tartomány min.
16
D befogási tartomány max.
22
BS-H1-M-28 FT
Item no.
1186022
Max. Meghúzási nyomaték
3
D befogási tartomány min.
22
D befogási tartomány max.
28
BS-H1-M-34 FT
Item no.
1186029
Max. Meghúzási nyomaték
3
D befogási tartomány min.
28
D befogási tartomány max.
34
BS-H1-M-40 FT
Item no.
1186036
Max. Meghúzási nyomaték
3
D befogási tartomány min.
34
D befogási tartomány max.
40
BS-H1-M-46 FT
Item no.
1186042
Max. Meghúzási nyomaték
5
D befogási tartomány min.
40
D befogási tartomány max.
46
BS-H1-M-52 FT
Item no.
1186049
Max. Meghúzási nyomaték
5
D befogási tartomány min.
46
D befogási tartomány max.
52
BS-H1-M-58 FT
Item no.
1186056
Max. Meghúzási nyomaték
5
D befogási tartomány min.
52
D befogási tartomány max.
58
BS-H1-M-64 FT
Item no.
1186062
Max. Meghúzási nyomaték
5
D befogási tartomány min.
58
D befogási tartomány max.
64
BS-H1-M-70 FT
Item no.
1186069
Max. Meghúzási nyomaték
5
D befogási tartomány min.
64
D befogási tartomány max.
70
BS-H1-M-76 FT
Item no.
1186076
Max. Meghúzási nyomaték
5
D befogási tartomány min.
70
D befogási tartomány max.
76
BS-H1-M-82 FT
Item no.
1186082
Max. Meghúzási nyomaték
5
D befogási tartomány min.
76
D befogási tartomány max.
82
BS-H1-M-90 FT
Item no.
1186089
Max. Meghúzási nyomaték
5
D befogási tartomány min.
82
D befogási tartomány max.
90
BS-H1-M-100 FT
Item no.
1186097
Max. Meghúzási nyomaték
5
D befogási tartomány min.
90
D befogási tartomány max.
100
