Kengyeles bilincs 2056 U-kivitel, 1 kábel részére, fém nyomóvályú, FT
Type BS-U1-M-12 FT
|Item no. 1186502
|EAN 4012196849772
Item no. / Type
Max. Meghúzási nyomaték
D befogási tartomány min.
D befogási tartomány max.
Smallest selling unit: 100 Darab
100Darab
Darab
Description

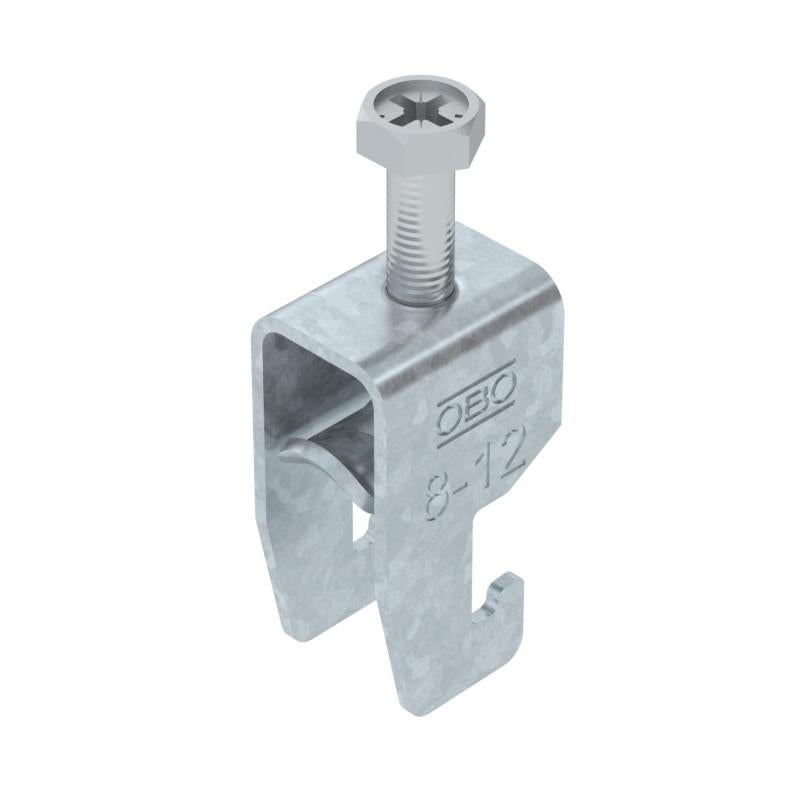

Kengyeles bilincs U-kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 18 - 22 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.
Technical data

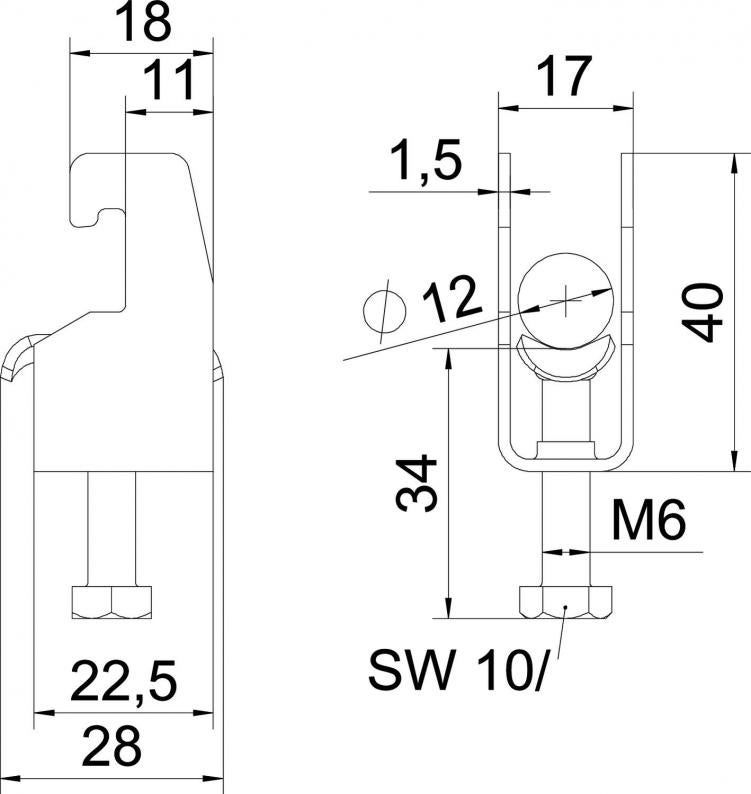

Méretek
| Hossz | 22,5 mm |
|---|---|
| Szélesség | 17 mm |
| Magasság | 40 mm |
| L méret | 34 mm |
| A méret | 22,5 mm |
| B méret | 17 mm |
| H méret | 40 mm |
| t méret | 1,5 mm |
| C méret | 28 mm |
| G méret (mm) | M6 |
Műszaki adatok
| Tűzálló kábelrendszerek – | igen |
|---|---|
| Lemezvastagság | 1,5 mm |
| min. csőátmérőhöz | 8 mm |
| max. csőátmérőhöz | 12 mm |
| résszélesség | 10 mm |
| min. résszélességű sínekhez (közzel) | 18 mm |
| max. résszélességű sínekhez (közzel) | 22 mm |
| Halogénmentes | igen |
| Menet | M6 |
| Fém vályúval | igen |
| Külső hosszúság | 28 mm |
| A kábelek/csövek száma | 1 |
| Kiegészítő felület | tűzi horganyzott |
| Kiegészítő anyag | acél |
| Max. Meghúzási nyomaték | 3 Nm |
| Szerelési mód | Profilsín |
| D befogási tartomány min. | 8 mm |
| D befogási tartomány max. | 12 mm |
| Méret | 08-12mm |
| Felület | merítetten tűzihorganyzott |
| Anyag | acél |
| ellendarabbal | nem |
| Nyomóvályú anyaga | Acél |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,0852 kg CO2e / 1 Darab |
|---|
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (3)
Tanúsítások, nyilatkozatok (5)
Tanúsítványok (3)
Útmutatók és segédletek (1)
Termékképek (2)
3D adat letöltések (1)
Variants
Type
Max. Meghúzási nyomaték
D befogási tartomány min.
D befogási tartomány max.
Item no.
BS-U1-M-12 FT
3
8
12
1186502
BS-U1-M-16 FT
3
12
16
1186509
BS-U1-M-22 FT
3
16
22
1186516
BS-U1-M-28 FT
3
22
28
1186522
BS-U1-M-34 FT
3
28
34
1186529
BS-U1-M-40 FT
3
34
40
1186536
BS-U1-M-46 FT
5
40
46
1186542
BS-U1-M-52 FT
5
46
52
1186549
BS-U1-M-58 FT
5
52
58
1186556
BS-U1-M-64 FT
5
58
64
1186562
BS-U1-M-70 FT
5
64
70
1186569
BS-U1-M-76 FT
5
70
76
1186576
