Nagyfesztávú kábellétra, WKL 200 FT
Type WKL 2020 FT
|Item no. 6232102
|EAN 4012196614844
Item no. / Type
Hossz
Szélesség
Pofa-lemezvastagság
Smallest selling unit: 6 m
6m
m
Description

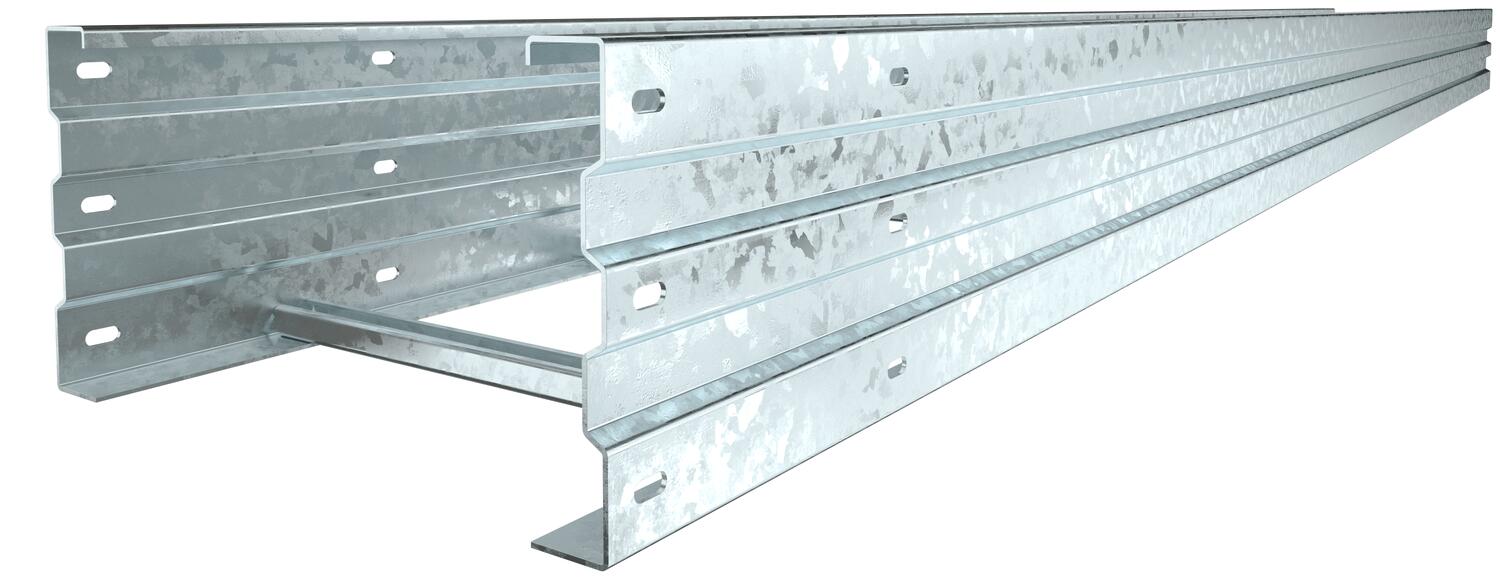

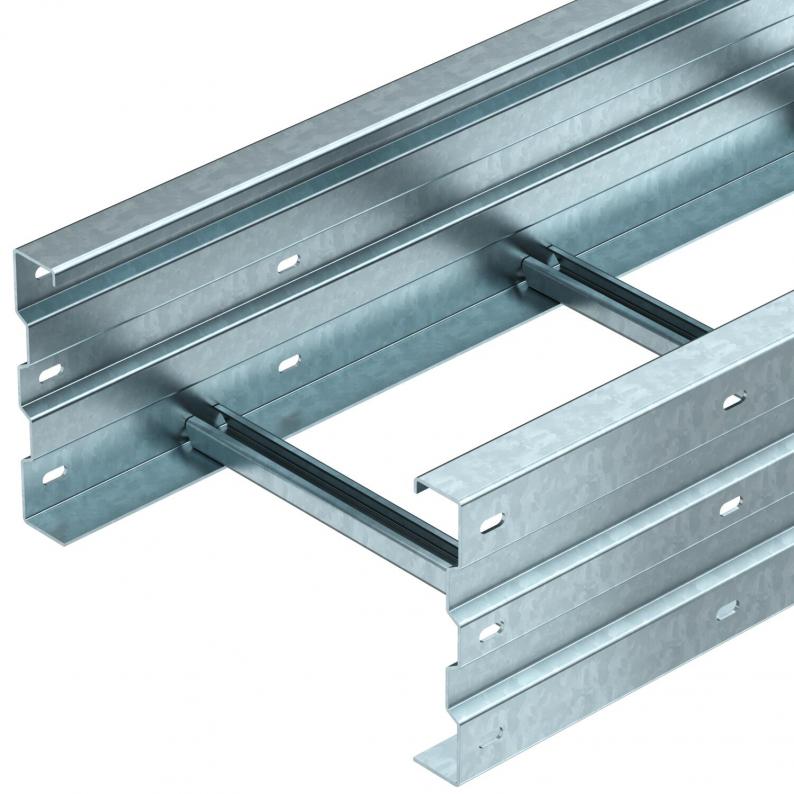

WKL 200 = 200 mm oldalmagasságú nagyfesztávú kábellétra.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
A létrák toldásához szükséges WRV 200 típusú összekötőket minden esetben külön kell megrendelni.
Technical data

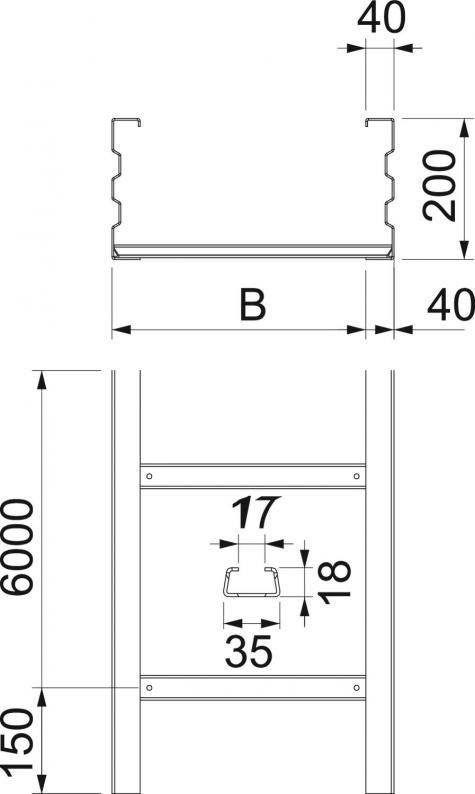

Méretek
| Hossz | 6000 mm |
|---|---|
| Szélesség | 200 mm |
| Magasság | 200 mm |
| L méret | 6000 mm |
| B méret | 200 mm |
| Létrafok távolsága | 17,00 |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Oldalperforálás | igen |
| Nagyfesztávú kivitel | igen |
| Hasznos keresztmetszet | 344 cm² |
| Rozsdamentes acél, maratott | nem |
| Hasznos keresztmetszet | 34400 mm² |
| A létrafokok kivitele | Profil perforálás nélküli |
| A létrafok rögzítése | hegesztett |
| Méret | 200x200 |
| Pofa-lemezvastagság | 2,5 mm |
| Méret | 200x200x6000 |
| Felület | merítetten tűzihorganyzott |
| Anyag | acél |
| Szín | cink |
Terhelések
| Támaszköz 6,0 m | 3 kN/m |
|---|---|
| Támaszköz 7,0 m | 2,5 kN/m |
| Támaszköz 8,0 m | 2 kN/m |
| Támaszköz 9,0 m | 1,4 kN/m |
| Támaszköz 10,0 m | 1 kN/m |
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 26,6429 kg CO2e / 1 Méter |
|---|
