Nagyfesztávú kábellétra, WKLG 110 A2
Type WKLG 1120 A2
|Item no. 6311202
|EAN 4012195037262
Item no. / Type
Hossz
Szélesség
Pofa-lemezvastagság
Smallest selling unit: 6 m
6m
m
Description

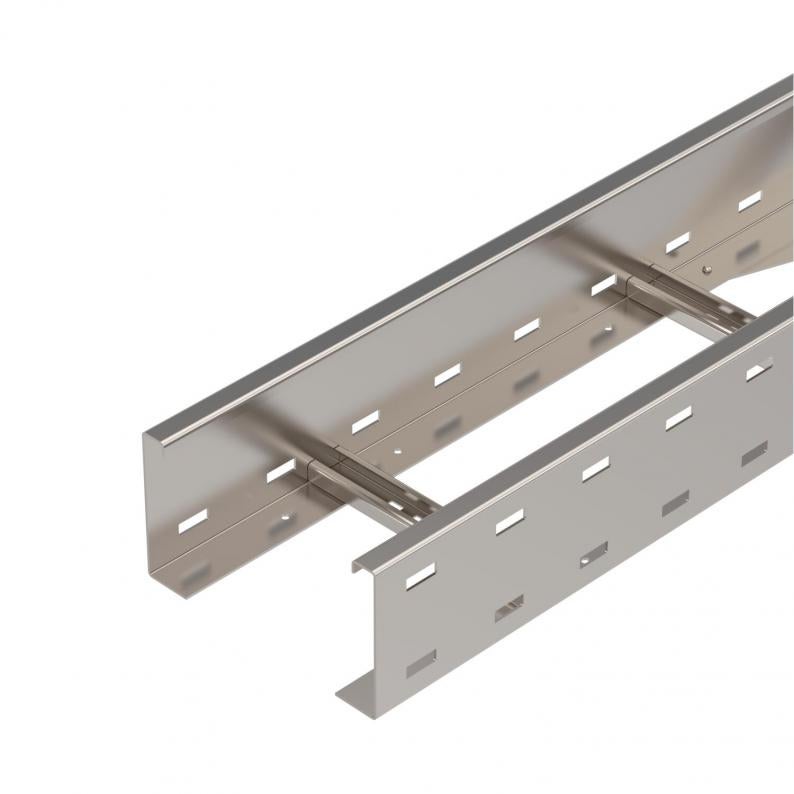

110 mm oldalmagasságú nagyfesztávú kábellétra perforált pofalemezzel. A kábelek és vezetékek rögzítése 2056-os típusú kengyeles bilinccsel történik.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
A létrák toldásához szükséges WRVL 110 típusú összekötőket minden esetben külön kell megrendelni.
Technical data

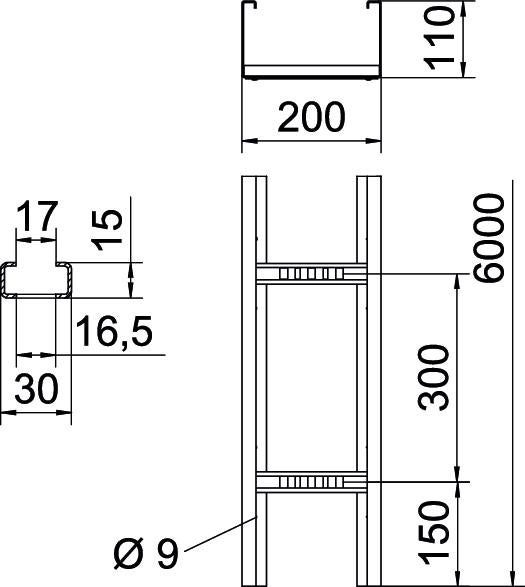

Méretek
| Hossz | 6000 mm |
|---|---|
| Szélesség | 200 mm |
| Magasság | 110 mm |
| L méret | 6000 mm |
| B méret | 200 mm |
| Létrafok távolsága | 17,00 |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Oldalperforálás | igen |
| Nagyfesztávú kivitel | igen |
| Hasznos keresztmetszet | 186 cm² |
| Rozsdamentes acél, maratott | nem |
| Hasznos keresztmetszet | 18600 mm² |
| A létrafokok kivitele | Profil perforált |
| Az oldalprofil kivitele | Profil (nyitott) |
| A létrafok rögzítése | tömören szegecselve |
| Méret | 110x200 |
| Pofa-lemezvastagság | 2 mm |
| Méret | 110x200x6000 |
| Felület | felületkezelés nélkül, utókezelt |
| Anyag | rozsdamentes acél, 1.4301 |
| Szín | nemesacél |
Terhelések
| Támaszköz 3,0 m | 2,3 kN/m |
|---|---|
| Támaszköz 3,5 m | 1,9 kN/m |
| Támaszköz 4,0 m | 1,6 kN/m |
| Támaszköz 4,5 m | 1,33 kN/m |
| Támasztáv 5,0 m | 1,1 kN/m |
| Támaszköz 6,0 m | 0,8 kN/m |
| Támaszköz 7,0 m | 0,4 kN/m |
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 28,2061 kg CO2e / 1 Méter |
|---|
Accessories
Rendszertartozékok
Article
Type
Item no.
Amount
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (1)
Tanúsítások, nyilatkozatok (5)
Útmutatók és segédletek (2)
Termékképek (2)
3D adat letöltések (1)
Variants
Type
Hossz
Szélesség
Tűzálló kábelrendszerek –
Pofa-lemezvastagság
Item no.
WKLG 1120 A2
6000
200
nem
2
6311202
WKLG 1130 A2
6000
300
nem
2
6311206
WKLG 1140 A2
6000
400
nem
2
6311210
WKLG 1150 A2
6000
500
nem
2
6311214
WKLG 1160 A2
6000
600
nem
2
6311218
