Nehéz kivitelű rácsos kábeltálca, SGR 105 A2
Type SGR 105 150 A2
|Item no. 6003623
|EAN 4012196622047
Item no. / Type
Hossz
Szélesség
Magasság
Hasznos keresztmetszet
Huzalátmérő
Smallest selling unit: 3 m
3m
m
Description

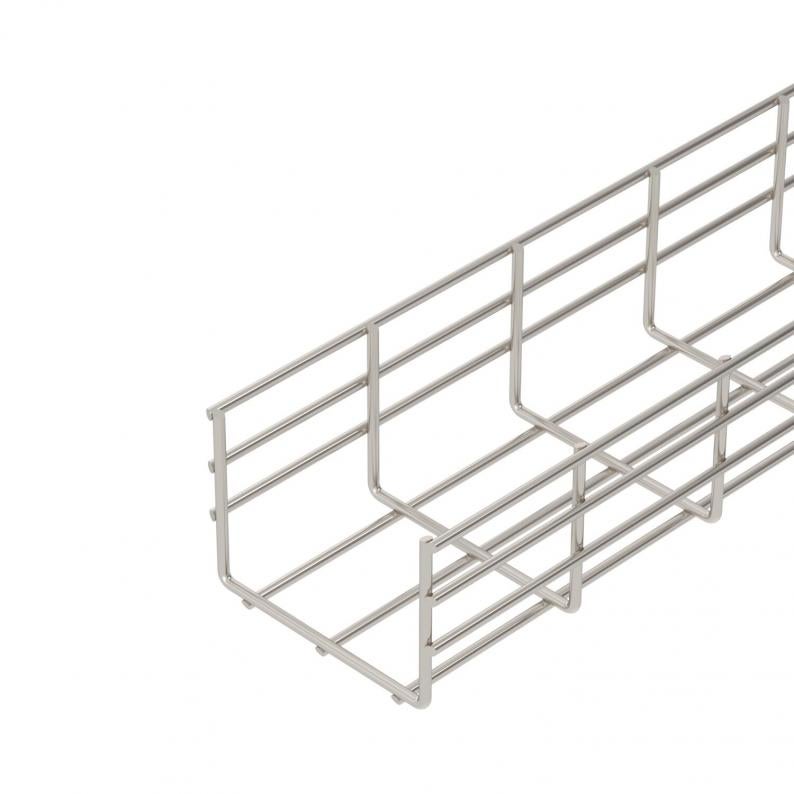

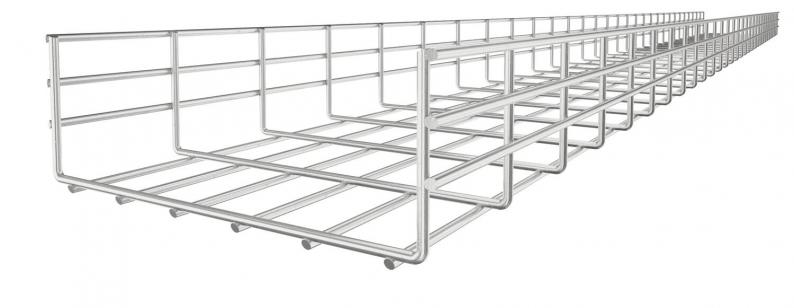

Ponthegesztett acélhuzalból készült, 105 mm oldalmagasságú rácsos kábeltálca.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
A rácsosztás 50 x 100 mm.
Technical data

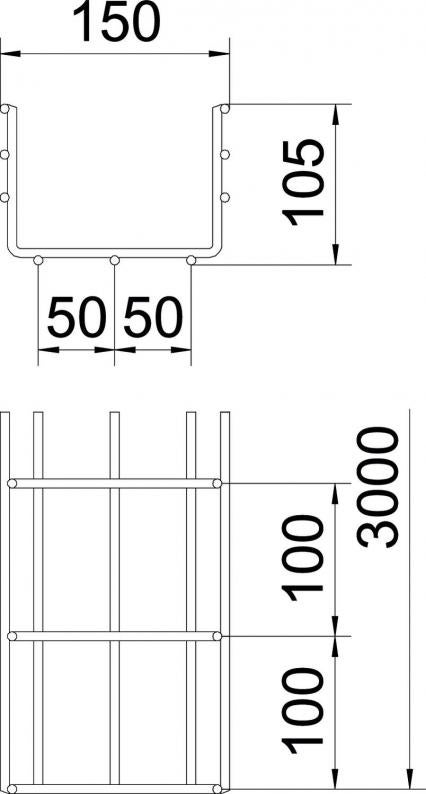

Méretek
| Hossz | 3000 mm |
|---|---|
| Szélesség | 150 mm |
| Magasság | 105 mm |
| B méret | 150 mm |
Műszaki adatok
| Összekötők kivitele | összekötő nélkül |
|---|---|
| Hasznos keresztmetszet | 130 cm² |
| Hasznos keresztmetszet | 13000 mm² |
| Beépített válaszfal | nélkül |
| Profilalak | U-idom |
| Huzalátmérő | 6 mm |
| Méret | 105x150x3000 |
| Felület | felületkezelés nélkül, utókezelt |
| Anyag | rozsdamentes acél, 1.4301 |
| Szín | nemesacél |
| Terhelésteszt típusa az IEC 61537 szerint | II. típus |
| Az összekötő fajtája, kábeltartó-rendszer | csavarozott |
Terhelések
| Támaszköz 1,0 m | 3,1 kN/m |
|---|---|
| Támaszköz 1,5 m | 1,75 kN/m |
| Támaszköz 2,0 m | 1,15 kN/m |
| Támaszköz 2,5 m | 0,79 kN/m |
| Támaszköz 3,0 m | 0,6 kN/m |
| Támaszköz 3,5 m | 0,5 kN/m |
| Támaszköz 4,0 m | 0,4 kN/m |
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 13,4126 kg CO2e / 1 Méter |
|---|
Accessories
Rendszertartozékok
Szerelési segédanyagok
Article
Type
Item no.
Amount
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (5)
Tanúsítások, nyilatkozatok (4)
Útmutatók és segédletek (2)
Termékképek (3)
3D adat letöltések (1)
Variants
Type
Hossz
Szélesség
Magasság
Hasznos keresztmetszet
Huzalátmérő
Item no.
SGR 105 150 A2
3000
150
105
130
6
6003623
SGR 105 200 A2
3000
200
105
175
6
6003625
SGR 105 300 A2
3000
300
105
268
6
6003627
SGR 105 400 A2
3000
400
105
363
6
6003629
SGR 105 500 A2
3000
500
105
459
6
6003631
SGR 105 600 A2
3000
600
105
554
6
6003633
