Nehéz kivitelű rácsos kábeltálca, SGR 55 FT
Type SGR 55 100 FT
|Item no. 6000122
|EAN 4012196397655
Item no. / Type
Hossz
Szélesség
Magasság
Hasznos keresztmetszet
Huzalátmérő
Smallest selling unit: 3 m
3m
m
Description

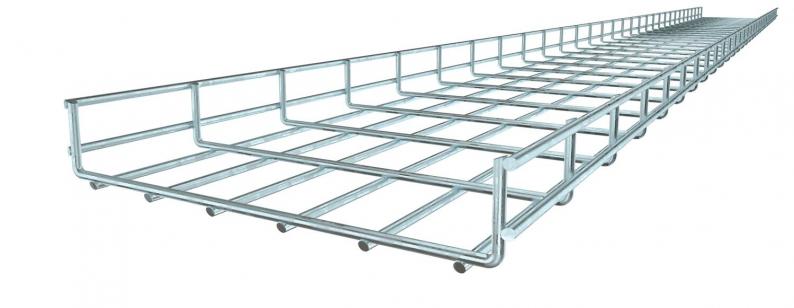

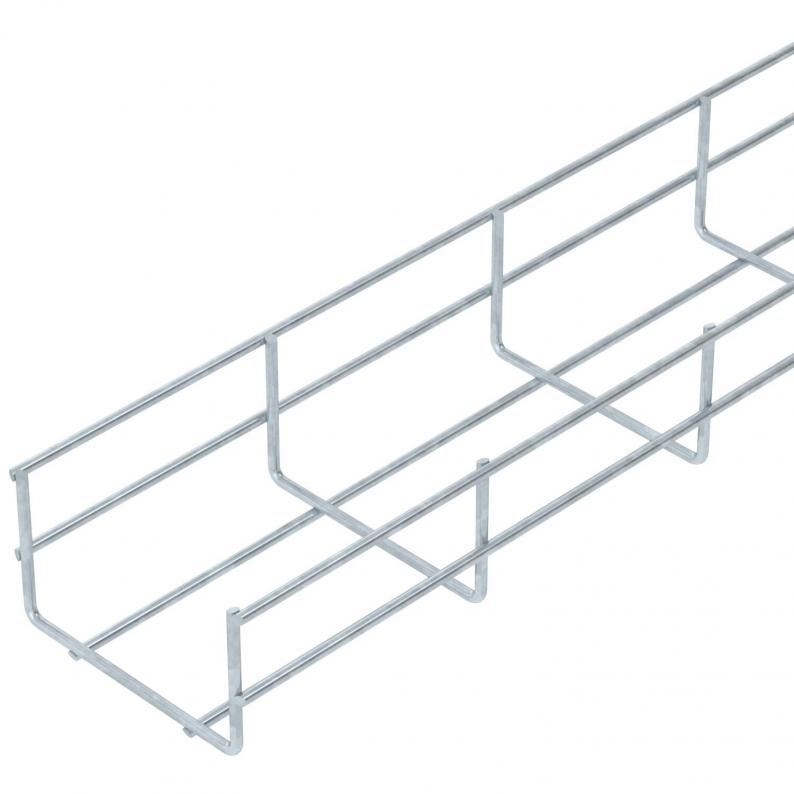

Ponthegesztett acélhuzalból készült, 55 mm oldalmagasságú rácsos kábeltálca.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
A rácsosztás 50 x 100 mm.
Technical data

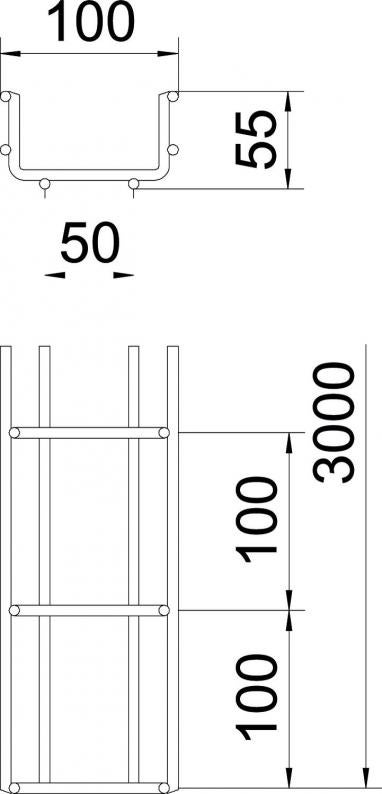

Méretek
| Hossz | 3000 mm |
|---|---|
| Szélesség | 100 mm |
| Magasság | 55 mm |
| B méret | 100 mm |
Műszaki adatok
| Összekötők kivitele | összekötő nélkül |
|---|---|
| Hasznos keresztmetszet | 40 cm² |
| Hasznos keresztmetszet | 4000 mm² |
| Profilalak | U-idom |
| Huzalátmérő | 6 mm |
| Méret | 55x100x3000 |
| Felület | merítetten tűzihorganyzott |
| Anyag | acél |
| Szín | cink |
| Terhelésteszt típusa az IEC 61537 szerint | II. típus |
| Az összekötő fajtája, kábeltartó-rendszer | csavarozott |
Terhelések
| Támaszköz 1,0 m | 2 kN/m |
|---|---|
| Támaszköz 1,5 m | 1,15 kN/m |
| Támaszköz 2,0 m | 0,75 kN/m |
| Támaszköz 2,5 m | 0,5 kN/m |
| Támaszköz 3,0 m | 0,4 kN/m |
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 3,6183 kg CO2e / 1 Méter |
|---|
Accessories
Rendszertartozékok
Szerelési segédanyagok
Article
Type
Item no.
Amount
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (4)
Tanúsítások, nyilatkozatok (4)
Tanúsítványok (1)
Útmutatók és segédletek (2)
Termékképek (3)
3D adat letöltések (1)
Variants
Type
Hossz
Szélesség
Magasság
Hasznos keresztmetszet
Huzalátmérő
Item no.
SGR 55 100 FT
3000
100
55
40
6
6000122
SGR 55 150 FT
3000
150
55
63
6
6000190
SGR 55 200 FT
3000
200
55
87
6
6000209
SGR 55 300 FT
3000
300
55
129
6
6000331
SGR 55 400 FT
3000
400
55
175
6
6000451
SGR 55 500 FT
3000
500
55
220
6
6000515
SGR 55 600 FT
3000
600
55
265
6
6000775
Szélesség
Hasznos keresztmetszet
SGR 55 100 FT
Item no.
6000122
Hossz
3000
Szélesség
100
Magasság
55
Hasznos keresztmetszet
40
Huzalátmérő
6
SGR 55 150 FT
Item no.
6000190
Hossz
3000
Szélesség
150
Magasság
55
Hasznos keresztmetszet
63
Huzalátmérő
6
SGR 55 200 FT
Item no.
6000209
Hossz
3000
Szélesség
200
Magasság
55
Hasznos keresztmetszet
87
Huzalátmérő
6
SGR 55 300 FT
Item no.
6000331
Hossz
3000
Szélesség
300
Magasság
55
Hasznos keresztmetszet
129
Huzalátmérő
6
SGR 55 400 FT
Item no.
6000451
Hossz
3000
Szélesség
400
Magasság
55
Hasznos keresztmetszet
175
Huzalátmérő
6
SGR 55 500 FT
Item no.
6000515
Hossz
3000
Szélesség
500
Magasság
55
Hasznos keresztmetszet
220
Huzalátmérő
6
SGR 55 600 FT
Item no.
6000775
Hossz
3000
Szélesség
600
Magasság
55
Hasznos keresztmetszet
265
Huzalátmérő
6
