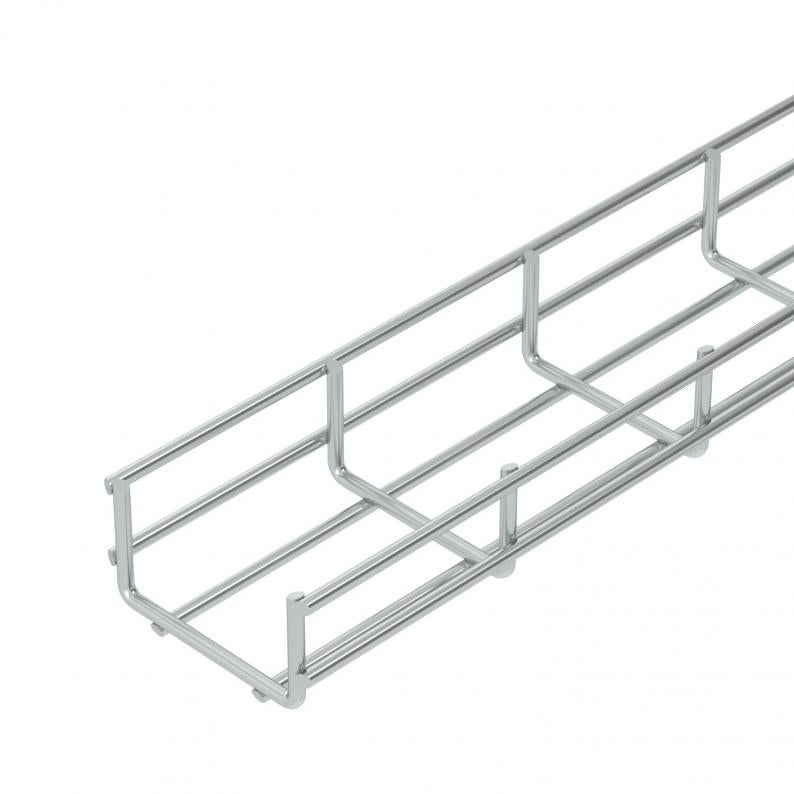

Nehéz kivitelű rácsos kábeltálca, SGR 55 G
Type SGR 55 100 G
|Item no. 6005470
|EAN 4012196397778
Item no. / Type
Hossz
Szélesség
Magasság
Hasznos keresztmetszet
Huzalátmérő
Smallest selling unit: 3 m
3m
m
Description
Ponthegesztett acélhuzalból készült, 55 mm oldalmagasságú rácsos kábeltálca.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
A rácsosztás 50 x 100 mm.
Technical data
Méretek
| Hossz | 3000 mm |
|---|---|
| Szélesség | 100 mm |
| Magasság | 55 mm |
| B méret | 100 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Összekötők kivitele | összekötő nélkül |
| Nagyfesztávú kivitel | nem |
| Hasznos keresztmetszet | 40 cm² |
| Rozsdamentes acél, maratott | nem |
| Hasznos keresztmetszet | 4000 mm² |
| Profilalak | U-idom |
| Huzalátmérő | 6 mm |
| Méret | 55x100x3000 |
| Felület | galvanikusan horganyzott |
| Anyag | acél |
| Szín | cink |
| Terhelésteszt típusa az IEC 61537 szerint | II. típus |
| Az összekötő fajtája, kábeltartó-rendszer | csavarozott |
Terhelések
| Támaszköz 1,0 m | 2 kN/m |
|---|---|
| Támaszköz 1,5 m | 1,15 kN/m |
| Támaszköz 2,0 m | 0,75 kN/m |
| Támaszköz 3,0 m | 0,4 kN/m |
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 3,2694 kg CO2e / 1 Méter |
|---|
Accessories
Rendszertartozékok
Szerelési segédanyagok
Article
Type
Item no.
Amount
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (4)
Tanúsítások, nyilatkozatok (4)
Tanúsítványok (1)
Útmutatók és segédletek (2)
Termékképek (3)
Variants
Type
Hossz
Szélesség
Magasság
Tűzálló kábelrendszerek –
Hasznos keresztmetszet
Huzalátmérő
Item no.
SGR 55 100 G
3000
100
55
nem
40
6
6005470
SGR 55 150 G
3000
150
55
nem
63
6
6005472
SGR 55 200 G
3000
200
55
nem
87
6
6005474
SGR 55 300 G
3000
300
55
nem
129
6
6005476
SGR 55 400 G
3000
400
55
nem
175
6
6005478
SGR 55 500 G
3000
500
55
nem
220
6
6005480
SGR 55 600 G
3000
600
55
nem
265
6
6005482
Szélesség
Hasznos keresztmetszet
SGR 55 100 G
Item no.
6005470
Hossz
3000
Szélesség
100
Magasság
55
Tűzálló kábelrendszerek –
nem
Hasznos keresztmetszet
40
Huzalátmérő
6
SGR 55 150 G
Item no.
6005472
Hossz
3000
Szélesség
150
Magasság
55
Tűzálló kábelrendszerek –
nem
Hasznos keresztmetszet
63
Huzalátmérő
6
SGR 55 200 G
Item no.
6005474
Hossz
3000
Szélesség
200
Magasság
55
Tűzálló kábelrendszerek –
nem
Hasznos keresztmetszet
87
Huzalátmérő
6
SGR 55 300 G
Item no.
6005476
Hossz
3000
Szélesség
300
Magasság
55
Tűzálló kábelrendszerek –
nem
Hasznos keresztmetszet
129
Huzalátmérő
6
SGR 55 400 G
Item no.
6005478
Hossz
3000
Szélesség
400
Magasság
55
Tűzálló kábelrendszerek –
nem
Hasznos keresztmetszet
175
Huzalátmérő
6
SGR 55 500 G
Item no.
6005480
Hossz
3000
Szélesség
500
Magasság
55
Tűzálló kábelrendszerek –
nem
Hasznos keresztmetszet
220
Huzalátmérő
6
SGR 55 600 G
Item no.
6005482
Hossz
3000
Szélesség
600
Magasság
55
Tűzálló kábelrendszerek –
nem
Hasznos keresztmetszet
265
Huzalátmérő
6
