Quick rögzítőbilincs, alumínium
Type ALQ M16
|Item no. 2149916
|EAN 4012196409235
Item no. / Type
Névleges méret
Smallest selling unit: 100 Darab
100Darab
Darab
Description
OBO Quick-bilincs, ALQ M típusú csőbilincs felhasználható minden metrikus alumínium csőrendszerhez, illetve vékony- és vastagfalú védőcsőhöz. Megfelel az OBO alumínium védőcsőrendszereihez.
A csőbilincsen található jelölés lehetővé teszi a cső optimális pozícionálását, és így a bilincs elfordítható a megfelelő helyzetbe.
Facsavarral vagy beütő tiplivel történő szerelésnél hosszanti furat az oldalirányú pozicionáláshoz.
Javasolt rögzítési távolság 50-60cm.
A csőbilincsen található jelölés lehetővé teszi a cső optimális pozícionálását, és így a bilincs elfordítható a megfelelő helyzetbe.
Facsavarral vagy beütő tiplivel történő szerelésnél hosszanti furat az oldalirányú pozicionáláshoz.
Javasolt rögzítési távolság 50-60cm.
Technical data

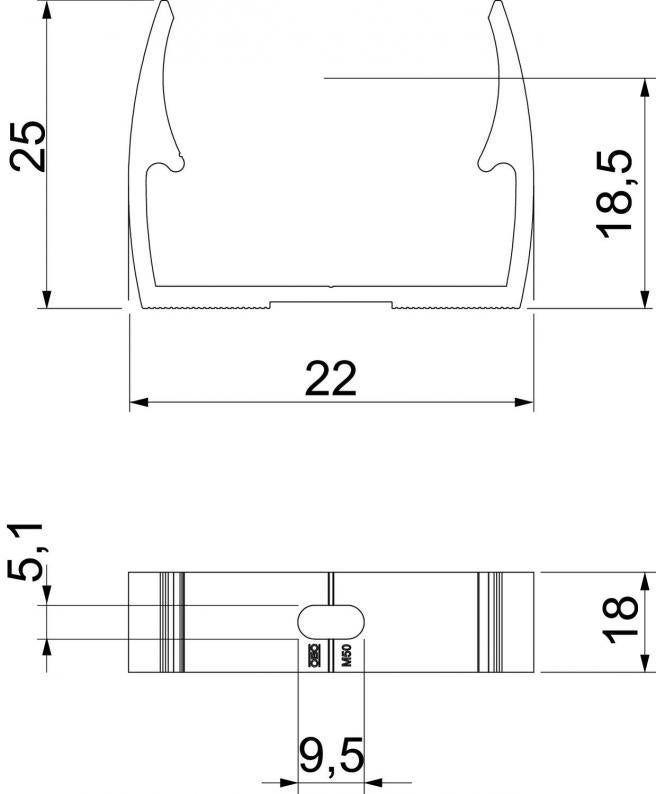

Méretek
| A méret | 22 mm |
|---|---|
| B méret | 18 mm |
| H méret | 25 mm |
| F méret | 9,5 mm |
| h méret | 18,5 mm |
| e méret | 5,1 mm |
Műszaki adatok
| Névleges méret | 16 |
|---|---|
| Halogénmentes | nem |
| Kihúzási értékek | 55 N |
| UV-álló | igen |
| Sorolható | nem |
| Lezárt | nem |
| A kábelek/csövek száma | 1 |
| Betéttel | nem |
| Rögzítési mód | Menetes furat |
| D befogási tartomány min. | 16 mm |
| D befogási tartomány max. | 16 mm |
| Alkalmazási hőmérséklet-tartomány min. | -25 °C |
| Alkalmazási hőmérséklet-tartomány max. | 90 °C |
| Méret | M16 |
| Anyag | alumínium |
| Resistance to impact | 2 J |
| Resistance to lateral load | 105 N |
| Resistance to axial load | 15 N |
| Resistance against corrosion | High |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,1324 kg CO2e / 1 Darab |
|---|
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (2)
Tanúsítások, nyilatkozatok (4)
Termékképek (2)
3D adat letöltések (1)
Variants
Type
Névleges méret
Item no.
ALQ M16
16
2149916
ALQ M20
20
2149920
ALQ M25
25
2149925
ALQ M32
32
2149932
ALQ M40
40
2149940
ALQ M50
50
2149950
ALQ M63
63
2149963
Névleges méret
ALQ M16
Item no.
2149916
Névleges méret
16
ALQ M20
Item no.
2149920
Névleges méret
20
ALQ M25
Item no.
2149925
Névleges méret
25
ALQ M32
Item no.
2149932
Névleges méret
32
ALQ M40
Item no.
2149940
Névleges méret
40
ALQ M50
Item no.
2149950
Névleges méret
50
ALQ M63
Item no.
2149963
Névleges méret
63
