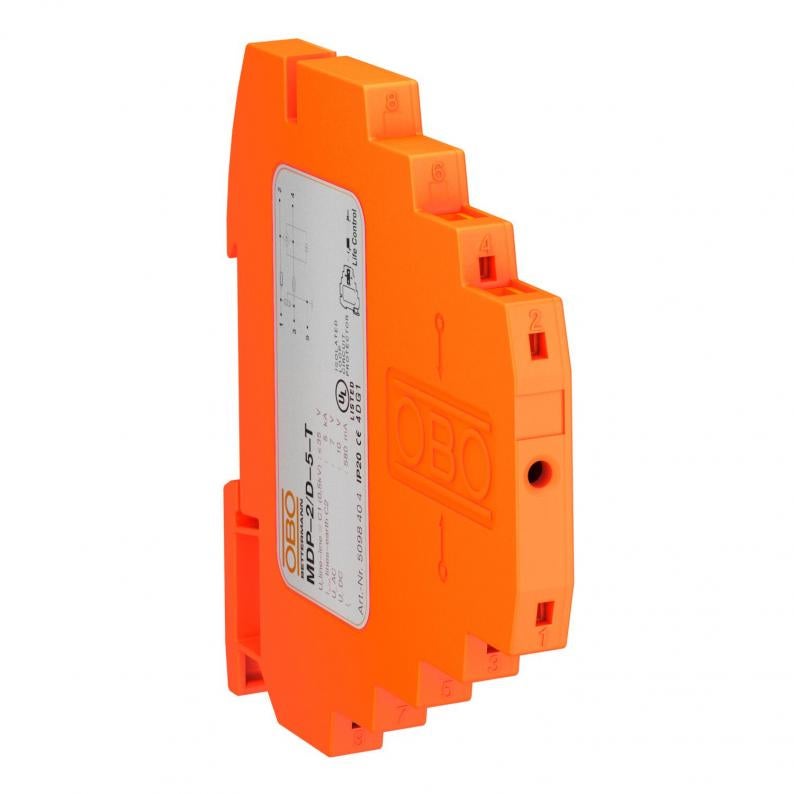

Sorolható védőkészülék, 2-eres rendszerhez, 5 V-os kivitel
Type MDP-2 D-5-T
|Item no. 5098404
|EAN 4012195406839
Item no. / Type
Pólusszám
Max. tartós feszültség, AC
Legmagasabb tartós feszültség, DC
Smallest selling unit: 1 Darab
1Darab
Darab
Description
MDP... D-5-T: Túlfeszültség-védelmi eszköz tesztfunkcióval, 5 V-os kivitel
• Névleges áram 0,58 A
• Többeres rendszerekhez
• Közvetlen árnyékolással és rugós sorkapcsokkal

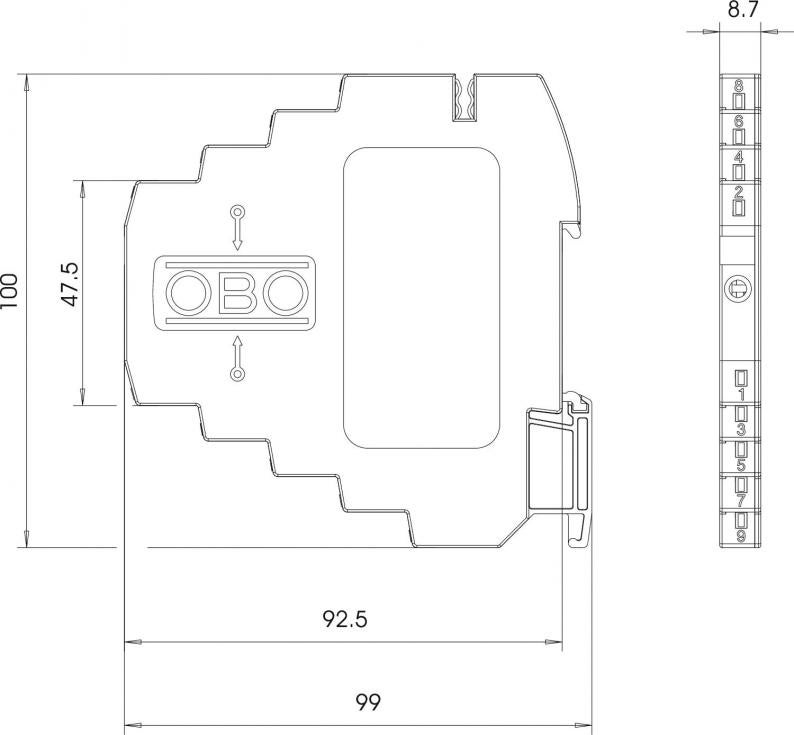

• Helytakarékos, mindössze 8,7 mm szélességű
• A védőkapcsolás Life Control műszerrel ellenőrizhető
• Nagy sávszélesség, 100 MHz-es határfrekvencia
• UL -minősített (4DG1)
Alkalmazási terület: univerzális, 35 mm-es kalapsínre rögzítve, minden szokásos elosztószekrény-típushoz
• Névleges áram 0,58 A
• Többeres rendszerekhez
• Közvetlen árnyékolással és rugós sorkapcsokkal
• Helytakarékos, mindössze 8,7 mm szélességű
• A védőkapcsolás Life Control műszerrel ellenőrizhető
• Nagy sávszélesség, 100 MHz-es határfrekvencia
• UL -minősített (4DG1)
Alkalmazási terület: univerzális, 35 mm-es kalapsínre rögzítve, minden szokásos elosztószekrény-típushoz
Technical data
Műszaki adatok
| Pólusszám | 2 |
|---|---|
| Távjelző érintkező | nem |
| Jelzés a készüléken | kiolvasható |
| Dugaszolórendszer | Kapocs |
| Védelmi feszültségszint, ér - ér | <35 V |
| Védelmi feszültségszint, ér - föld | <800 V |
| Védettség | IP20 |
| Vizsgálati szabvány | MSZ EN 61643-21 |
| Védelmi feszültségszint @ C1 | <50 V |
| Soros ellenállás erenként | 2,35 Ω ± 5 % |
| Névleges feszültség | 5 V |
| Kapacitás (ér-ér között) | < 40 pF |
| Földelés következőkkel: | Kalapsín |
| Robbanásbiztos kivitel | nem |
| Szigetelési ellenállás | >10 MΩ |
| Árnyékolás-csatlakoztatás | igen |
| Árnyékolás | közvetlen |
| Lökőfeszültségállóság, ér-ér | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Lökőfeszültségállóság, ér-föld | C2: 5 kV / 2,5 kA (8/20µs) |
| Összes levezetési lökőáram (10/350) | D1: 1 kA |
| Összes-levezetőképesség (8/20) | 5 kA |
| Névleges áram DC | 0,58 A |
| Névleges áram AC | 0,4 A |
| Levezető felügyelete | nem |
| Max. tartós feszültség, AC | 7 V |
| Legmagasabb tartós feszültség, DC | 10 V |
| Engedélyek | UL |
| Határfrekvencia | 100 MHz |
| SPD az MSZ EN 61643-21 szerint | Class I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Beiktatási csillapítás (Insertion loss) | ≤3 dB |
| Csatlakozási keresztmetszet, merev, max. | 2,5 mm² |
| Csatlakozási keresztmetszet, többhuzalos, min. | 0,14 mm² |
| Csatlakozási keresztmetszet, többhuzalos, max. | 1,5 mm² |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 80 °C |
| Méret | 5V |
Kapcsolási rajz
| Csatlakozási keresztmetszet, merev, min. | 0,14 mm² |
|---|---|
| Csatlakozási keresztmetszet, hajlékony, min. | 0,14 mm² |
| Csatlakozási keresztmetszet, hajlékony, max. | 2,5 mm² |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,3066 kg CO2e / 1 Darab |
|---|
Accessories
Rendszertartozékok
Article
Type
Item no.
Amount
Item no. 5098470
Összekötő híd MDP sorozatjelű SPD-khezType
VB-MDP 10-MD
Smallest selling unit: 1 Darab
1Darab
Darab
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (2)
Tanúsítások, nyilatkozatok (3)
Tanúsítványok (3)
Útmutatók és segédletek (3)
Termékképek (2)
3D adat letöltések (1)
Variants
Type
Pólusszám
Dugaszolórendszer
Max. tartós feszültség, AC
Legmagasabb tartós feszültség, DC
Item no.
MDP-2 D-5-T
2
Kapocs
7
10
5098404
MDP-3 D-5-T
3
Kapocs
7
10
5098407
MDP-4 D-5-T
4
Kapocs
7
10
5098411
