T1+T2 típusú SPD, V-PV, 1000 V DC
Type V-PV-T1+2-1000
|Item no. 5094230
|EAN 4012196603718
Item no. / Type
Smallest selling unit: 1 Darab
1Darab
Darab
Description
T1 + T2 típusú SPD napelemes rendszerekhez.
• Villámvédelmi potenciálkiegyenlítés az MSZ EN 62305 szerint
• Túlfeszültség-védelem az MSZ HD 60364-7-712 szerint
• Levezetőképesség 12,5 kA-ig (10/350) és 40 kA (8/20)
• Hibáknak ellenálló Y-kapcsolás állapotjelzéssel
• Az FS változat potenciálmentes váltóérintkezővel rendelkezik a távjelzéshez
Alkalmazás: villámvédelmi potenciálkiegyenlítés és túlfeszültség-védelem napelemes rendszerekhez.
• Villámvédelmi potenciálkiegyenlítés az MSZ EN 62305 szerint
• Túlfeszültség-védelem az MSZ HD 60364-7-712 szerint
• Levezetőképesség 12,5 kA-ig (10/350) és 40 kA (8/20)
• Hibáknak ellenálló Y-kapcsolás állapotjelzéssel
• Az FS változat potenciálmentes váltóérintkezővel rendelkezik a távjelzéshez
Alkalmazás: villámvédelmi potenciálkiegyenlítés és túlfeszültség-védelem napelemes rendszerekhez.
Technical data

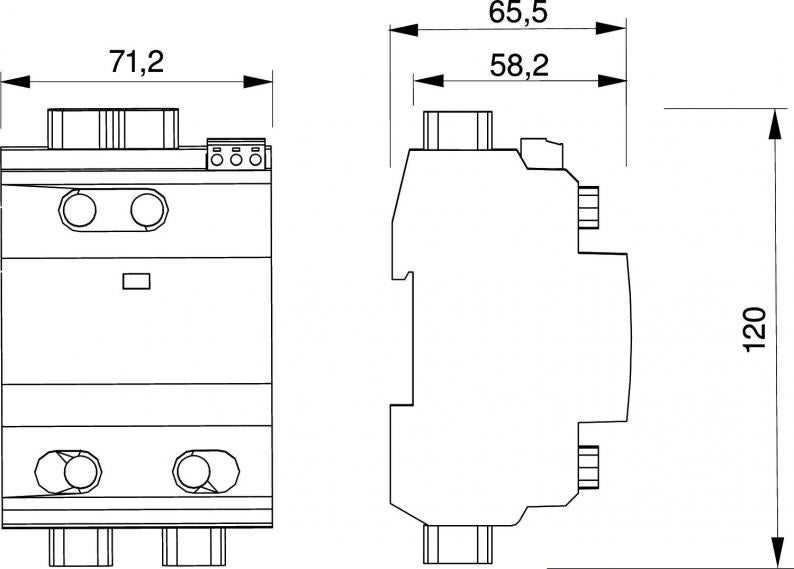

Méretek
| Hossz | 65,5 mm |
|---|---|
| Szélesség | 71,2 mm |
| Magasság | 120 mm |
Műszaki adatok
| Hálózattípus | DC |
|---|---|
| Kifúvató | nem |
| Jelzés a készüléken | optikai |
| Védettség | IP20 |
| Villámáram (10/350) [összes] | 12,5 kA |
| Vizsgálati osztály 1.típus | igen |
| Távjelzés | nem |
| Vizsgálati osztály 2. típus | igen |
| Max. Napelemes rendszer feszültsége | 1000 V |
| Beépített előtétbiztosító | nem |
| Villámáram levezetőképesség (10/350 μs) | 6,25 kA |
| Legmagasabb tartós feszültség, DC | 1000 V |
| Névleges levezetőképesség (8/20 µs) | 20 kA |
| A pólusok kivitele | egyéb |
| Szerelési mód | Kalapsín 35 mm |
| Kivitel | Y-kapcsolás |
| Hálózattípus DC | igen |
| Hálózattípus IT | nem |
| Hálózattípus TN | nem |
| Hálózattípus TN-C | nem |
| Hálózattípus TN-C-S | nem |
| Hálózattípus TN-S | nem |
| Hálózattípus TT | nem |
| Hálózattípus egyéb | nem |
| Névleges üzemi áram (Be - és kimenő csatlakozó) | 50 A |
| Üzemi hőmérséklet min. | -40 °C |
| Üzemi hőmérséklet max. | 80 °C |
| SPD az IEC EN 61643-1 szerint | I+II. osztály |
| MSZ EN 61643-11 szerinti SPD | 1+2-es típus |
| LPZ | 0→2 |
| Maximális levezetőképesség (8/20 μs) | 40 kA |
| Válaszidő | <25 ns |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 80 °C |
| Méret | 1000V DC |
| Szín | szürke |
Kapcsolási rajz
| Hajlékony vezető keresztmetszete (finomhuzalos) min. | 2,5 mm² |
|---|---|
| Hajlékony vezető keresztmetszete (finomhuzalos) max. | 35 mm² |
| Levezetőképesség (8/20 μs) [összes] | 40 kA |
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 2,5 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 35 mm² |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,1389 kg CO2e / 1 Darab |
|---|
