T2 típusú generátor csatlakozódoboz, 4 sztringhez
Type PVG- C1000K 400
|Item no. 5088455
|EAN 4012197365202
Item no. / Type
5088455 / PVG- C1000K 400
Védettség
IP67
Smallest selling unit: 1 Darab
1Darab
Darab
Description
Napelemes rendszermegoldás T2 típusú SPD-vel, 4 String-hez Napelemes rendszerek inverterének DC-oldali védelméhez.
• Varisztoros, cserélhető SPD-k, hibatűrő Y-kapcsolás az MSZ HD 60364-712 szerint
• Alacsonyabb DC-védelmi feszültségszint: : < 4,0 kV (Uoc max = 1000 V DC)
• 1 védőkészülék, mindegyik 8 darab legfeljebb 6mm²-es kapocshellyel előszerelve, sorkapcsonként max. 41 A DC
• Polikarbonát készülékház (IP67), UV-álló, kültérre, tömszelencékkel és nyomáskiegyenlítő elemekkel
Szél, jég, hőmérséklet vagy nap okozta kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség!
• Varisztoros, cserélhető SPD-k, hibatűrő Y-kapcsolás az MSZ HD 60364-712 szerint
• Alacsonyabb DC-védelmi feszültségszint: : < 4,0 kV (Uoc max = 1000 V DC)
• 1 védőkészülék, mindegyik 8 darab legfeljebb 6mm²-es kapocshellyel előszerelve, sorkapcsonként max. 41 A DC
• Polikarbonát készülékház (IP67), UV-álló, kültérre, tömszelencékkel és nyomáskiegyenlítő elemekkel
Szél, jég, hőmérséklet vagy nap okozta kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség!
Technical data
Műszaki adatok
| Bemenetek száma | 4 |
|---|---|
| Hálózattípus | DC |
| Jelzés a készüléken | optikai |
| Védettség | IP67 |
| A készülékház anyaga túlfeszültség-védelmi alkatrészek számára | PC |
| Bevezetés fajtája | Tömszelence |

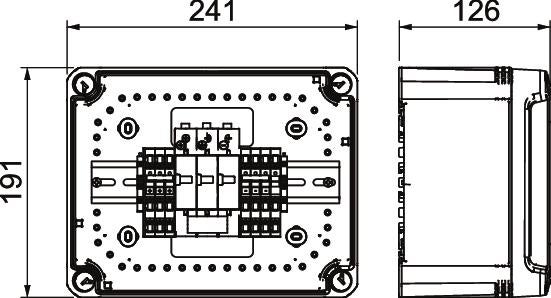

| Mélység | 125 mm |
| Védettségi fokozat IK-kód | IK08 |
| Legmagasabb tartós feszültség, DC | 1000 V |
| Névleges levezetőképesség (8/20 µs) | 20 kA |
| Szerelési mód | előszerelt a házban |
| Alkalmas kültéri használatra | igen |
| Kivitel | 1 MPPT-Trackerrel rendelkező inverterhez, Push-In sorkapcsokkal |
| Hálózattípus DC | igen |
| Üzemi hőmérséklet min. | -25 °C |
| Üzemi hőmérséklet max. | 60 °C |
| SPD az IEC EN 61643-1 szerint | II. osztály |
| MSZ EN 61643-11 szerinti SPD | 2-es típus |
| LPZ | 1→2 |
| Maximális levezetőképesség (8/20 μs) | 40 kA |
| Válaszidő | <25 ns |
| Alkalmazási hőmérséklet-tartomány min. | -25 °C |
| Alkalmazási hőmérséklet-tartomány max. | 60 °C |
| Méret | 1000V DC |
| Szín | világosszürke; RAL 7035 |
| Kábelbevezetők száma | 16 |
| Max. DC bemeneti feszültség | 1000 V |
| Sztringbiztosítás | nélkül |
| Felügyeleti funkció | nem |
| Max. Bemeneti áram sztringenként | 41 A |
| Max. Kimeneti áram | 41 A |
| Sztringbemenetek száma | 4 |
| Terhelésbontó kapcsolóval ellátva | nem |
| MPPT-k darabszáma | 1 |
| Bemenetek MPPT-nként | 4 |
| Kimenetek MPPT-nként | 4 |
Kapcsolási rajz
| Hajlékony vezető keresztmetszete (finomhuzalos) min. | 0,5 mm² |
|---|---|
| Hajlékony vezető keresztmetszete (finomhuzalos) max. | 6 mm² |
| Hajlékony vezető keresztmetszete (finomhuzalos) min. | 21 AWG |
| Hajlékony vezető keresztmetszete (finomhuzalos) max. | 10 AWG |
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 0,5 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 10 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 21 AWG |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 8 AWG |
| Anschlussart Generatoranschlusskasten | Push-in kapcsok |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 5,2899 kg CO2e / 1 Darab |
|---|
