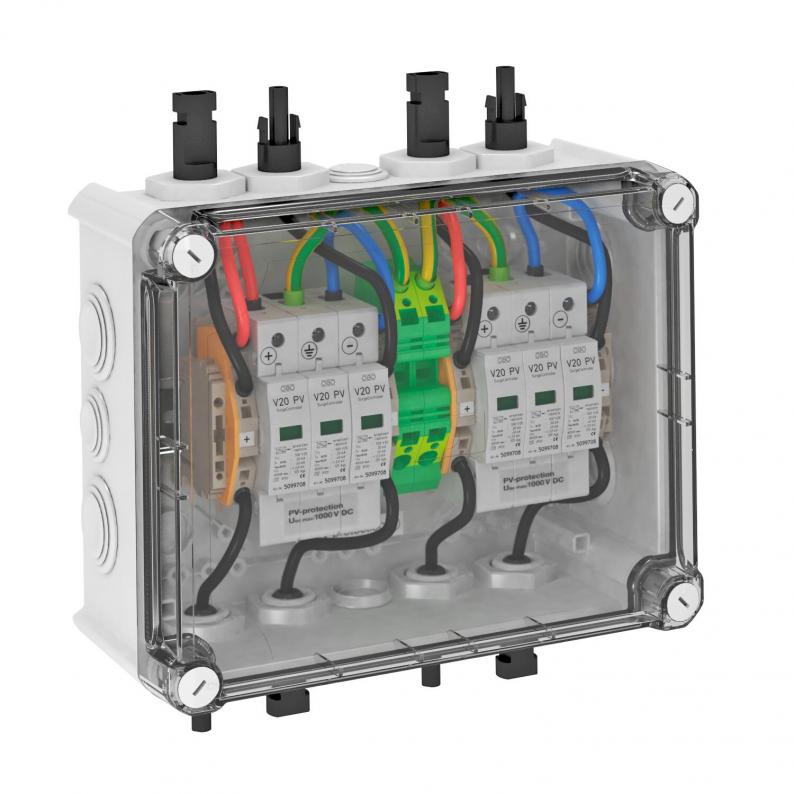

T2 típusú SPD, csatlakozódobozban, MC4-csatlakozóval, 2 x 1 String-hez
Type PVG-C1000S110
|Item no. 5088556
|EAN 4012196816088
Item no. / Type
5088556 / PVG-C1000S110
Védettség
IP66
Smallest selling unit: 1 Darab
1Darab
Darab
Description
T2 típusú rendszermegoldás MC4-csatlakozóval, 2 külön MPP-trackerrel rendelkező inverterhez
• cserélhető varisztor betétek belső termikus leválasztással és hibáknak ellenálló Y-kapcsolással az MSZ HD 60364-7-712 szerint
• alacsony DC-védelmi feszültségszint: < 4,0 kV (Uoc max = 1000V DC V20-C/0-500PV betétekkel)
• napelemes String-bemenet (MC4-csatlakozó) MPP-WR-bemenetre, kapcsonként max. 30A DC
• előszerelve, polikarbonát dobozban (IP66), UV-álló, kültéri használathoz
Napelemes rendszerek inverterének DC-oldali védelméhez.
Szél, jég, hőmérséklet vagy nap okozta kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség!
• cserélhető varisztor betétek belső termikus leválasztással és hibáknak ellenálló Y-kapcsolással az MSZ HD 60364-7-712 szerint
• alacsony DC-védelmi feszültségszint: < 4,0 kV (Uoc max = 1000V DC V20-C/0-500PV betétekkel)
• napelemes String-bemenet (MC4-csatlakozó) MPP-WR-bemenetre, kapcsonként max. 30A DC
• előszerelve, polikarbonát dobozban (IP66), UV-álló, kültéri használathoz
Napelemes rendszerek inverterének DC-oldali védelméhez.
Szél, jég, hőmérséklet vagy nap okozta kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség!
Technical data
Műszaki adatok
| Bemenetek száma | 1 |
|---|---|
| Pólusszám | 3 |
| Hálózattípus | DC |
| Jelzés a készüléken | optikai |
| Védettség | IP66 |
| Bevezetés fajtája | MC4 |
| Mélység | 113 mm |
| Távjelzés | nem |
| Max. Napelemes rendszer feszültsége | 1000 V |
| Legmagasabb tartós feszültség, DC | 1000 V |
| Névleges levezetőképesség (8/20 µs) | 20 kA |
| Szerelési mód | előszerelt a házban |
| Max. hálózatoldali túláramvédelem | 125 |
| Kivitel | Két MPP-Trackerhez, MC4-csatlakozóval |
| Hálózattípus DC | igen |
| Hálózattípus IT | nem |
| Hálózattípus TN | nem |
| Hálózattípus TN-C | nem |
| Hálózattípus TN-C-S | nem |
| Hálózattípus TN-S | nem |
| Hálózattípus TT | nem |
| Hálózattípus egyéb | nem |
| Üzemi hőmérséklet min. | -40 °C |
| Üzemi hőmérséklet max. | 80 °C |
| SPD az IEC EN 61643-1 szerint | II. osztály |
| MSZ EN 61643-11 szerinti SPD | 2-es típus |
| LPZ | 1→2 |
| Maximális levezetőképesség (8/20 μs) | 40 kA |
| Válaszidő | <25 ns |
| Maximális előtétbiztosító | 125 A |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 80 °C |
| Méret | 1000V DC |
| Szín | világosszürke; RAL 7035 |
| Kábelbevezetők száma | 4 |
| Max. DC bemeneti feszültség | 1000 V |
| Sztringbiztosítás | nélkül |
| Felügyeleti funkció | nem |
| Max. Bemeneti áram sztringenként | 30 A |
| Max. Kimeneti áram | 30 A |
| Sztringbemenetek száma | 1 |
| Terhelésbontó kapcsolóval ellátva | nem |
| MPPT-k darabszáma | 2 |
| Bemenetek MPPT-nként | 1 |
| Kimenetek MPPT-nként | 1 |
Kapcsolási rajz
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 35 mm² |
|---|---|
| Anschlussart Generatoranschlusskasten | MC4 |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 5,8233 kg CO2e / 1 Darab |
|---|
