T2 típusú SPD, V20, 3-pólus+NPE, távjelzéssel, 280 V
Type V20-3+NPE+FS-280
|Item no. 5095333
|EAN 4012196163427
Item no. / Type
5095333 / V20-3+NPE+FS-280
Védettség
IP20
Max. tartós feszültség, AC
280 V
A pólusok kivitele
3+N/PE
Smallest selling unit: 1 Darab
1Darab
Darab
Description
T2 típusú SPD
• túlfeszültség-védelem az MSZ EN 62305 és az MSZ HD 60364-4-443 szerint
• pólusonkénti levezetőképesség maximum 40 kA (8/20) a nagyteljesítményű varisztoroknak köszönhetően
• moduláris rendszerű SPD dinamikus leválasztó egységgel és optikai állapotjelzéssel
• bepattintható, rázkódás elleni védelemmel és feszültségkódolással
• halogénmentes műanyag (UL 94 V-0)
• a távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek
Alkalmazási terület: potenciálkiegyenlítés fő- és alelosztókban.
• túlfeszültség-védelem az MSZ EN 62305 és az MSZ HD 60364-4-443 szerint
• pólusonkénti levezetőképesség maximum 40 kA (8/20) a nagyteljesítményű varisztoroknak köszönhetően
• moduláris rendszerű SPD dinamikus leválasztó egységgel és optikai állapotjelzéssel
• bepattintható, rázkódás elleni védelemmel és feszültségkódolással
• halogénmentes műanyag (UL 94 V-0)
• a távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek
Alkalmazási terület: potenciálkiegyenlítés fő- és alelosztókban.

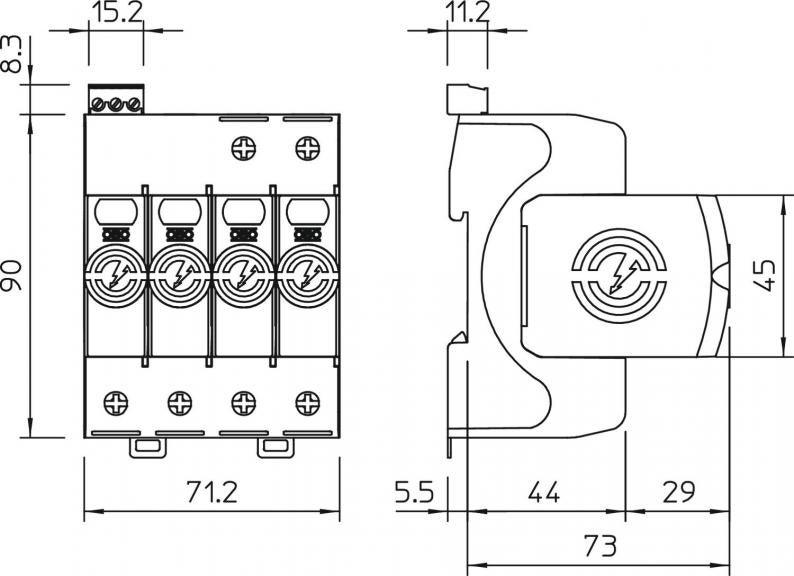

Technical data
Műszaki adatok
| Pólusszám | 4 |
|---|---|
| Hálózattípus | egyéb |
| Kifúvató | nem |
| Jelzés a készüléken | optikai |
| Védettség | IP20 |
| Legmagasabb tartós feszültség (L-N) | 280 V |
| Legmagasabb tartós feszültség (N-PE) | 255 V |
| Névleges levezetőképesség (8/20 µs) [L-N] | 20 kA |
| Névleges levezetőképesség (8/20 µs) [N-PE] | 40 kA |
| A készülékház anyaga túlfeszültség-védelmi alkatrészek számára | PA UL 94 V-0 |
| Maximális levezetőképesség (8/20 μs) [L-N] | 40 kA |
| Maximális levezetőképesség (8/20 μs) [N-PE] | 60 kA |
| Távjelzés | igen |
| Vizsgálati osztály 2. típus | igen |
| Névleges feszültség AC (50 / 60 Hz) | 230 V |
| Beépített előtétbiztosító | nem |
| Védelmi feszültségszint [L-N] | ≤1,3 |
| Max. tartós feszültség, AC | 280 V |
| Névleges levezetőképesség (8/20 µs) | 20 kA |
| A pólusok kivitele | 3+N/PE |
| Szerelési mód | Kalapsín 35 mm |
| Max. hálózatoldali túláramvédelem | 160 A gL/gG |
| Korlátozási feszültség [L-N] @ 5 kA | 1 kV |
| Kapcsolási teljesítmény AC | 230 V; 0,5 A |
| Kapcsolási teljesítmény DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Zárlati szilárdság max. hálózatoldali túláramvédelem esetén | 50 kA eff |
| Korlátozási feszültség [L-N] @ 1 kA | 0,8 kV |
| TOV-feszültség [L-N]– „withstand mode” - 5 s | 335 V |
| TOV-feszültség [L-N] – „fail safe mode” - 120 min | 440 V |
| TOV-feszültség [N-PE] – „withstand mode” - 200 ms | 1200 V |
| SPD az UL 1449 szerint | 4. típus |
| Minimális távolság | 1,5 mm |
| Engedélyek | VDE, KEMA, UL, ÖVE |
| Zárlati szilárdság | igen |
| Hálózattípus TN | igen |
| Hálózattípus TN-C-S | igen |
| Hálózattípus TN-S | igen |
| Hálózattípus TT | igen |
| Üzemi hőmérséklet min. | -40 °C |
| Üzemi hőmérséklet max. | 80 °C |
| Forgatónyomaték | 4 Nm |
| SPD az IEC EN 61643-1 szerint | II. osztály |
| MSZ EN 61643-11 szerinti SPD | 2-es típus |
| Maximális levezetőképesség (8/20 μs) | 40 kA |
| Utánfolyó áram megszakító képesség (eff) [N-PE] | 0,1 kA |
| Válaszidő | <25 ns |
| Maximális előtétbiztosító | 160 A |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 80 °C |
| Méret | 280V |
| Páratartalom max. | 95 % |
| Páratartalom min. | 5 % |
Kapcsolási rajz
| Hajlékony vezető keresztmetszete (finomhuzalos) min. | 1,5 mm² |
|---|---|
| Hajlékony vezető keresztmetszete (finomhuzalos) max. | 35 mm² |
| FM-érintkezők | Váltó érintkező |
| FM-kapcsok csatlakozási keresztmetszete min. | 0,5 mm² |
| FM-kapcsok csatlakozási keresztmetszete max. | 1,5 mm² |
| FM-kapcsok csatlakozási keresztmetszete min. | 21 AWG |
| FM-kapcsok csatlakozási keresztmetszete max. | 16 AWG |
| Levezetőképesség (8/20 μs) [összes] | 60 kA |
| Hajlékony vezető keresztmetszete (finomhuzalos) min. | 16 AWG |
| Hajlékony vezető keresztmetszete (finomhuzalos) max. | 2 AWG |
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 1,5 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 35 mm² |
| Merev vezető keresztmetszete (egy-/többhuzalos) min. | 16 AWG |
| Merev vezető keresztmetszete (egy-/többhuzalos) max. | 2 AWG |
| Védelmi feszültségszint [L-PE] | 1,5 kV |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 1,8529 kg CO2e / 1 Darab |
|---|
