Tömszelence ellenanyával készletben
Type V-TEC VM16+ OR
|Item no. 7205657
|EAN 4012196632800
Item no. / Type
Menet
Smallest selling unit: 10 Darab
10Darab
Darab
Description
Robusztus tömszelence IEC 423 szerinti metrikus csatlakozómenettel, kalapos szorítóanyával és előszerelt ellenanyával.
Nagy tömítettségi követelményekhez. Húzásmentesítés, vezetékvédelem és tömítettség a teljes megfogási tartományban. Polikloroprén-/akrilnitrilbutadién-kaucsuk tömítőgyűrű. Fröccsöntött formatömítés a közbenső csonkon, ezért nincs szükség csatlakozómenet tömítőgyűrűre.
VDE által bevizsgált, DIN EN 50262 szerint, IP 68-as védettség 5 bar 1 óra esetén.
MSZE 24102 (DIN 4102-12) szerinti tűzálló kábelrendszerekhez, a Firebox T-sorozatú zárt kötődobozaihoz.
Szín: narancs
Nagy tömítettségi követelményekhez. Húzásmentesítés, vezetékvédelem és tömítettség a teljes megfogási tartományban. Polikloroprén-/akrilnitrilbutadién-kaucsuk tömítőgyűrű. Fröccsöntött formatömítés a közbenső csonkon, ezért nincs szükség csatlakozómenet tömítőgyűrűre.
VDE által bevizsgált, DIN EN 50262 szerint, IP 68-as védettség 5 bar 1 óra esetén.
MSZE 24102 (DIN 4102-12) szerinti tűzálló kábelrendszerekhez, a Firebox T-sorozatú zárt kötődobozaihoz.
Szín: narancs
Technical data
Műszaki adatok
| Ütésálló | nem |
|---|---|
| Halogénmentes | igen |
| Üvegszállal erősített | nem |
| Húzás-tehermentesítési lehetőség | igen |
| Védettség | IP68 |
| Menet | M16 x 1,5 |
| Robbanásveszélyes zónához | nélkül |
| Csavarmenet típusa | metrikus |
| Hajlítás elleni védelem | nem |
| Ellenanyával | igen |
| Tömítőbetét, több kábelhez | nem |
| Tömszelence lapos kábelhez | nem |
| Összepattintható tömszelence | nem |
| robbanásveszélyes zónához | nélkül |
| Porrobbanásveszélyes zónákhoz | nélkül |
| Menetemelkedés | 1,5 mm |
| D tömítési tartomány min. | 4,5 mm |
| D tömítési tartomány max. | 10 mm |
| Kulcsnyílás | 20 |
| E1 méret (mm) | 22 mm |
| E2 méret | 25 mm |
| Menethossz | 9 mm |
| Kulcsnyílás 1 | 20 mm |
| Kulcsnyílás 2 | 22 mm |
| Alkalmazási hőmérséklet-tartomány min. | -20 °C |
| Alkalmazási hőmérséklet-tartomány max. | 65 °C |
| lángálló | VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C |
| Méret | M16 |
| Anyag | poliamid |
| Szín | narancs; RAL 2003 |

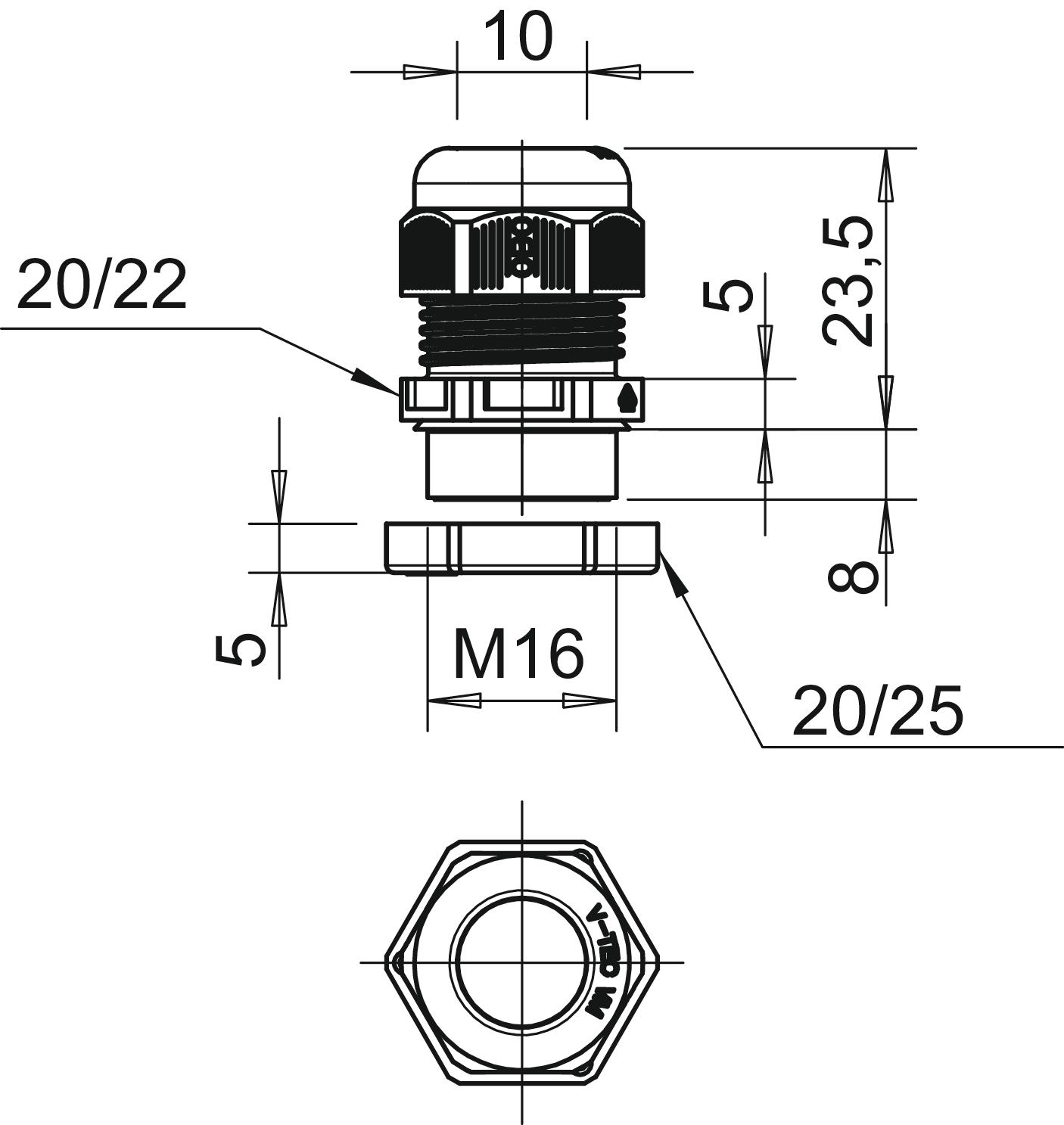

Méretek
| G méret | M16 x 1,5 mm |
|---|---|
| L min. | 21,5 mm |
| L max. | 23,5 mm |
| L1 méret | 8 mm |
| L2 méret | 5 mm |
| L3 méret | 5 mm |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,0336 kg CO2e / 1 Darab |
|---|
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (5)
Tanúsítások, nyilatkozatok (3)
Tanúsítványok (1)
Termékképek (2)
3D adat letöltések (1)
Variants
Type
Menet
Tömítőbetét, több kábelhez
Szín
Item no.
V-TEC VM16+ OR
M16 x 1,5
nem
narancs; RAL 2003
7205657
V-TEC VM20+ OR
M20 x 1,5
nem
narancs; RAL 2003
7205660
V-TEC VM25+ OR
M25 x 1,5
nem
narancs; RAL 2003
7205663
V-TEC VM32+ OR
M32 x 1,5
nem
narancs; RAL 2003
7205666
V-TEC VM40+ OR
M40 x 1,5
nem
narancs; RAL 2003
7205669
