TP fali és födémkengyel, A2
Type TPDG 145 A2
|Item no. 6365989
|EAN 4012195617747
Item no. / Type
Szélesség
Magasság
...max. szélességhez
F kN-ban, fal
F kN-ban, mennyezet
Smallest selling unit: 6 Darab
6Darab
Darab
Description

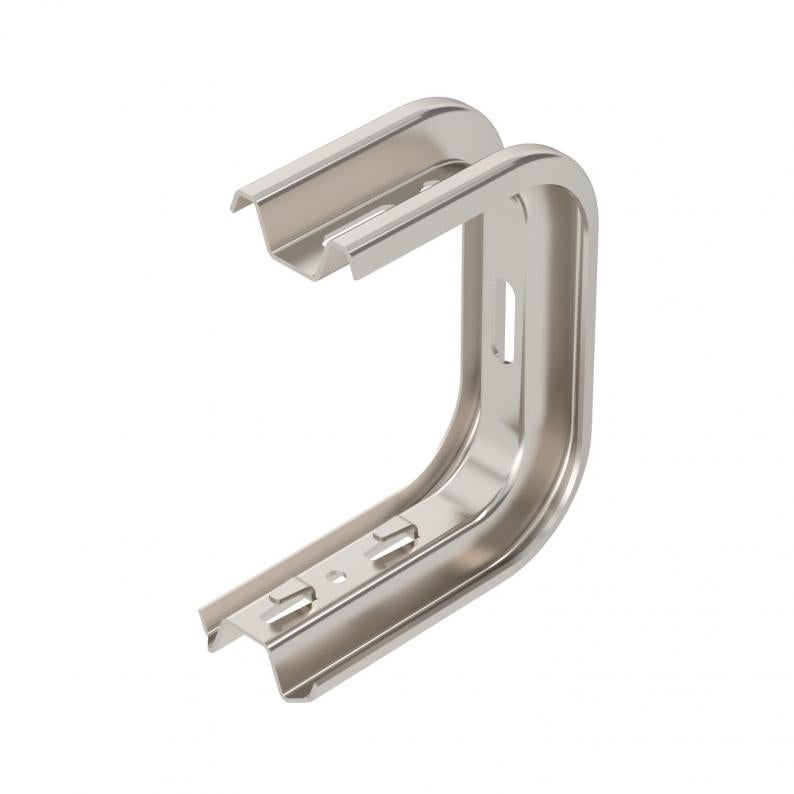

Rögzítőfülekkel ellátott TP fali és födémkengyel rácsos kábeltálcák csavar nélküli rögzítéséhez.
Amennyiben a kengyel közvetlenül falra vagy födémre kerül, - a stabilitás biztosítása érdekében - csak a DS 4 típusú távtartóval együtt szerelhető.
Maximum 55 mm oldalmagasságú rácsos kábeltartó-rendszer rögzítésére alkalmas.
Technical data

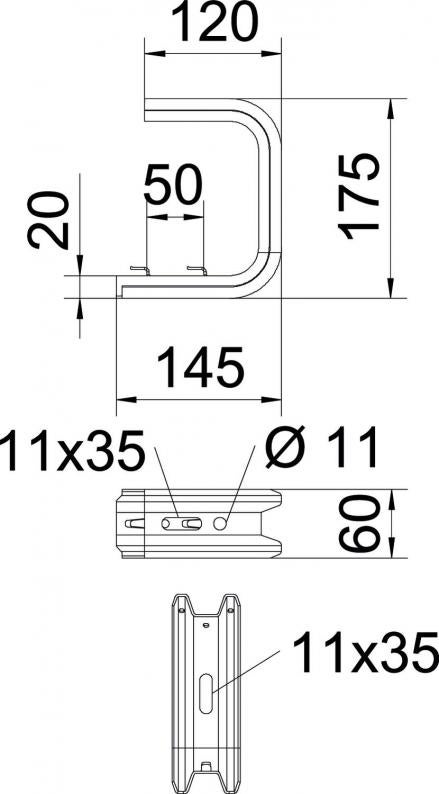

Méretek
| Hossz | 175 mm |
|---|---|
| Szélesség | 145 mm |
| Magasság | 60 mm |
| L méret | 50 mm |
| B méret | 145 mm |
| H méret | 175 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| ...min. szélességhez | 100 |
| ...max. szélességhez | 100 mm |
| Alkalmazható rácsos kábeltálcához | igen |
| Alkalmazható kábellétrához | nem |
| Alkalmazható kábeltálcához | nem |
| Kivitel | Függesztőkengyel (C-kengyel) |
| F kN-ban, fal | 1,4 kN |
| F kN-ban, mennyezet | 1,3 kN |
| Méret | B145mm |
| Felület | felületkezelés nélkül, utókezelt |
| Anyag | rozsdamentes acél, 1.4301 |
| Szín | nemesacél |
A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Terhelési görbe mm-ben magadott konzolhosszakkal
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 2,5396 kg CO2e / 1 Darab |
|---|
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (2)
Tanúsítások, nyilatkozatok (3)
Útmutatók és segédletek (2)
Termékképek (2)
3D adat letöltések (1)
Variants
Type
Szélesség
Magasság
...max. szélességhez
F kN-ban, fal
F kN-ban, mennyezet
Szín
Item no.
TPDG 145 A2
145
60
100
1,4
1,3
nemesacél
6365989
TPDG 195 A2
195
60
150
1,05
0,95
nemesacél
6365991
TPDG 245 A2
245
60
200
0,87
0,8
nemesacél
6365993
TPDG 345 A2
345
60
300
0,55
0,5
nemesacél
6365995
Szélesség
...max. szélességhez
F kN-ban, fal
F kN-ban, mennyezet
TPDG 145 A2
Item no.
6365989
Szélesség
145
Magasság
60
...max. szélességhez
100
F kN-ban, fal
1,4
F kN-ban, mennyezet
1,3
Szín
nemesacél
TPDG 195 A2
Item no.
6365991
Szélesség
195
Magasság
60
...max. szélességhez
150
F kN-ban, fal
1,05
F kN-ban, mennyezet
0,95
Szín
nemesacél
TPDG 245 A2
Item no.
6365993
Szélesség
245
Magasság
60
...max. szélességhez
200
F kN-ban, fal
0,87
F kN-ban, mennyezet
0,8
Szín
nemesacél
TPDG 345 A2
Item no.
6365995
Szélesség
345
Magasság
60
...max. szélességhez
300
F kN-ban, fal
0,55
F kN-ban, mennyezet
0,5
Szín
nemesacél
