Trapézkengyel, FS
Type TPB 100 FS
|Item no. 6357506
|EAN 4012195523666
Item no. / Type
6357506 / TPB 100 FS
F kN-ban
0,8 kN
Smallest selling unit: 20 Darab
20Darab
Darab
Description
Trapézkengyel kábeltartó-rendszerek standard trapézlemezre történő függesztett szereléséhez.
A betervezett furatok használatakor a trapézkengyel akár kb. 80 mm-es szélességű trapézprofilra is felszerelhető. A rögzítés TPB R típusú reteszelő szárral vagy SKS 10x110 típusú hatlapú csavarral történik.
A betervezett furatok használatakor a trapézkengyel akár kb. 80 mm-es szélességű trapézprofilra is felszerelhető. A rögzítés TPB R típusú reteszelő szárral vagy SKS 10x110 típusú hatlapú csavarral történik.
Fontos: A függesztett szereléseknél minden esetben figyelembe kell venni a tetőlemez terhelhetőségét.
Technical data

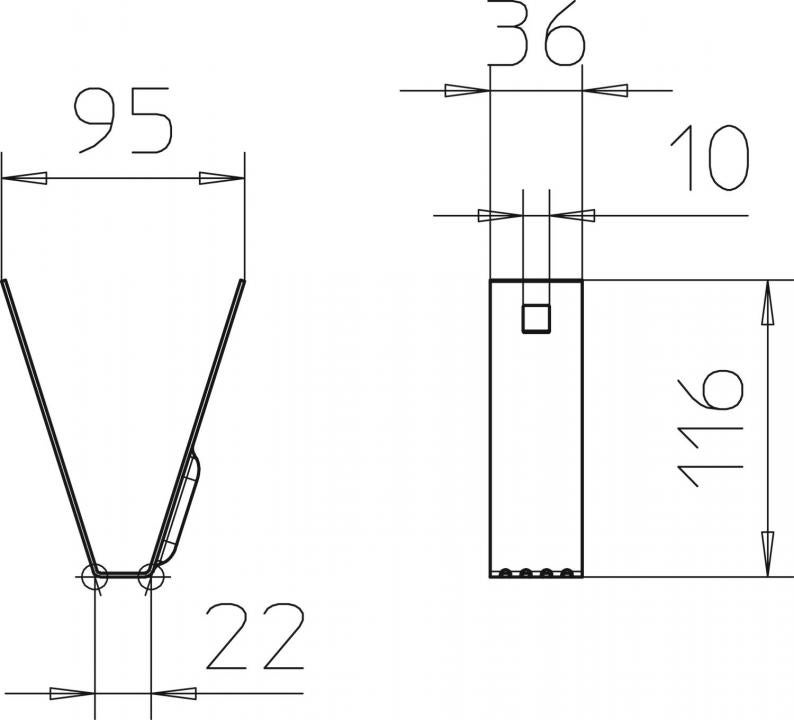

Méretek
| Hossz | 36 mm |
|---|---|
| Szélesség | 100 mm |
| Magasság | 116 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| Rozsdamentes acél, maratott | nem |
| Anyagvastagság | 1,5 mm |
| Állítható | igen |
| Csuklósan mozgó | nem |
| Metrikus menetes szárhoz megfelelő | 10 |
| F kN-ban | 0,8 kN |
| Méret | 100x116 |
| Felület | szalaghorganyzott |
| Anyag | acél |
| Szín | cink |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,2302 kg CO2e / 1 Darab |
|---|
Accessories
Szerelési segédanyagok
Article
Type
Item no.
Amount
SKS 10x110 G
6418244
Smallest selling unit: 20 Darab
20Darab
Darab
Item no. 6357536
Reteszelő szár trapézkengyelhez, FSType
TPB R FS
Smallest selling unit: 20 Darab
20Darab
Darab
Item no. 6418244
Hatlapfejű csavar TPB 100 trapézrögzítéshezType
SKS 10x110 G
Smallest selling unit: 20 Darab
20Darab
Darab
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (2)
Tanúsítások, nyilatkozatok (3)
Útmutatók és segédletek (3)
Termékképek (2)
3D adat letöltések (1)
