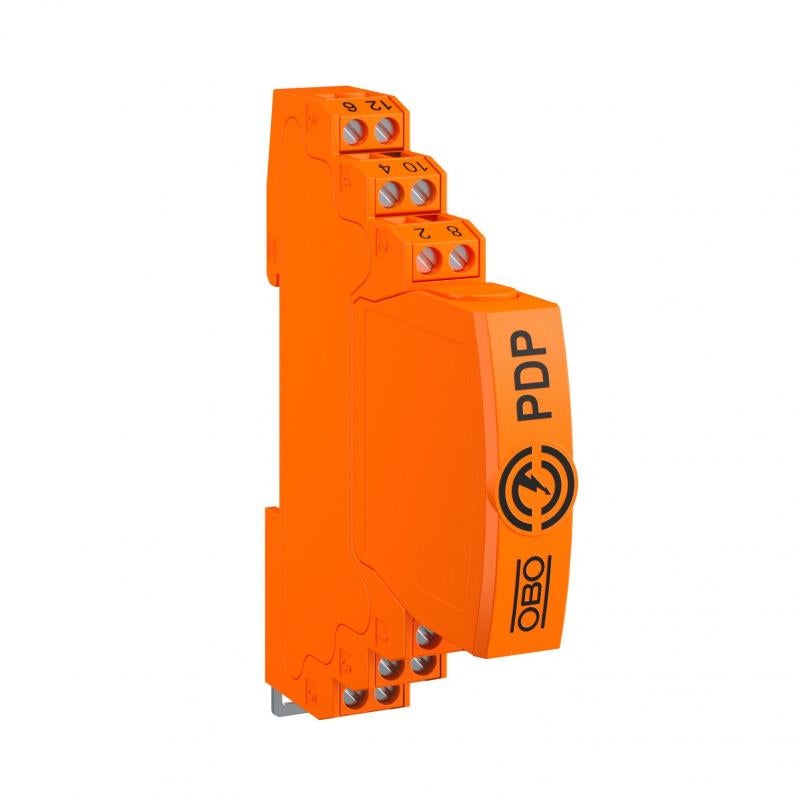

Túlfeszültség-védelem adatátviteli rendszerekhez, cserélhető betéttel, 2-pólusú, közvetlen földeléssel, 5V
Type PDP-2-5-D
|Item no. 5080301
|EAN 4012196741908
Item no. / Type
Max. tartós feszültség, AC
Legmagasabb tartós feszültség, DC
Smallest selling unit: 1 Darab
1Darab
Darab
Description
Túlfeszültség-védelem, cserélhető betéttel, D1+C2, adatátviteli-, mérési-, szabályozási- és vezérléstechnikai rendszerekhez
• Védelem többeres rendszerekhez
• Az árnyékolás közvetlen földelése
• Átviteli frekvencia max. 100 MHz
• Földelés a szerelősínen és/vagy csatlakozóvezetéken keresztül
• Szélessége 12,5 mm
• Folyamatos üzembiztonság - a betét eltávolítása nem szakítja meg a jelátvitelt
Alkalmazás: Univerzális túlfeszültség-védelem adatátviteli-, mérési-, szabályozási- és vezérléstechnikai rendszerekhez
• Védelem többeres rendszerekhez
• Az árnyékolás közvetlen földelése
• Átviteli frekvencia max. 100 MHz
• Földelés a szerelősínen és/vagy csatlakozóvezetéken keresztül
• Szélessége 12,5 mm
• Folyamatos üzembiztonság - a betét eltávolítása nem szakítja meg a jelátvitelt
Alkalmazás: Univerzális túlfeszültség-védelem adatátviteli-, mérési-, szabályozási- és vezérléstechnikai rendszerekhez
Technical data

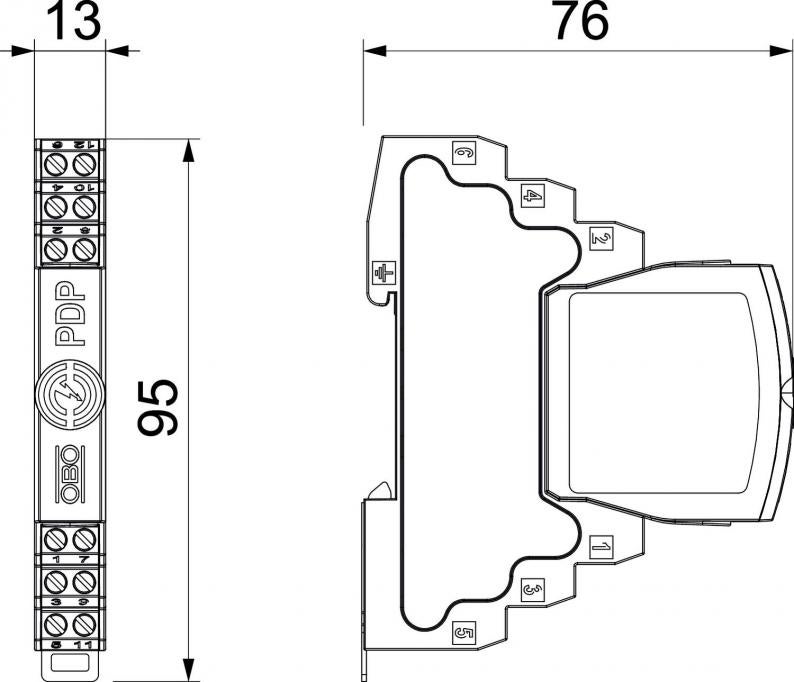

Méretek
| Hossz | 76 mm |
|---|---|
| Szélesség | 13 mm |
| Magasság | 95 mm |
Műszaki adatok
| Pólusszám | 2 |
|---|---|
| Hosszellenállás | 1.2 ± 5% |
| Jelzés a készüléken | nem tartalmaz |
| Dugaszolórendszer | Kapocs |
| Védelmi feszültségszint, ér - ér | 100 V |
| Védelmi feszültségszint, ér - föld | 850 V |
| Védettség | IP20 |
| Vizsgálati szabvány | MSZ EN 61643-21 |
| Soros ellenállás erenként | 1,2 Ω ± 5% |
| Névleges levezetési lökőáram In C2 szerint (teljes) | 20 kA |
| Kapacitás (ér-ér között) | ≤30 pF |
| Kapacitás (ér-föld között) | ≤30 pF |
| Földelés következőkkel: | Csatlakozóvezeték/kalapsín |
| Bemenet / kimenet szerelése | Csavaros csatlakozókapcsok |
| Árnyékolás-csatlakoztatás | igen |
| Árnyékolás | közvetlen |
| Lökőfeszültségállóság, ér-ér | 10 kV / 5 kA |
| Lökőfeszültségállóság, ér-föld | 10 kV / 5 kA |
| Összes levezetési lökőáram (10/350) | 5 kA |
| Összes-levezetőképesség (8/20) | 20 kA |
| Névleges áram DC | 0,6 A |
| Névleges áram AC | 0,425 A |
| Max. tartós feszültség, AC | 4,2 V |
| Legmagasabb tartós feszültség, DC | 6 V |
| Névleges levezetőképesség (8/20 µs) | 10 kA |
| Határfrekvencia | 100 MHz |
| Kivitel | 2-pólusú |
| SPD az MSZ EN 61643-21 szerint | T1+T2 / D1+C2 |
| Kategorie | T1+T2 / D1+C2 |
| SPD az IEC EN 61643-1 szerint | I+II. osztály |
| MSZ EN 61643-11 szerinti SPD | 1+2-es típus |
| LPZ | 0→2 |
| Levezetőképesség | 2,5 kA |
| Beiktatási csillapítás (Insertion loss) | ≤3 dB |
| Csatlakozási keresztmetszet, merev, max. | 2,5 mm² |
| Csatlakozási keresztmetszet, többhuzalos, min. | 0,14 mm² |
| Csatlakozási keresztmetszet, többhuzalos, max. | 2,5 mm² |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 80 °C |
| Méret | 5V |
Kapcsolási rajz
| Csatlakozási keresztmetszet, merev, min. | 0,14 mm² |
|---|---|
| Csatlakozási keresztmetszet, hajlékony, min. | 0,14 mm² |
| Csatlakozási keresztmetszet, hajlékony, max. | 1,5 mm² |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,55 kg CO2e / 1 Darab |
|---|
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (3)
Tanúsítások, nyilatkozatok (3)
Útmutatók és segédletek (3)
Termékképek (2)
3D adat letöltések (1)
Variants
Type
Pólusszám
Dugaszolórendszer
Max. tartós feszültség, AC
Legmagasabb tartós feszültség, DC
Kivitel
Item no.
PDP-2-5-D
2
Kapocs
4,2
6
2-pólusú
5080301
PDP-2-12-D
2
Kapocs
12
16
2-pólusú
5080303
PDP-2-24-D
2
Kapocs
21
30
2-pólusú
5080305
PDP-2-48-D
2
Kapocs
37
52
2-pólusú
5080307
Max. tartós feszültség, AC
Legmagasabb tartós feszültség, DC
PDP-2-5-D
Item no.
5080301
Pólusszám
2
Dugaszolórendszer
Kapocs
Max. tartós feszültség, AC
4,2
Legmagasabb tartós feszültség, DC
6
Kivitel
2-pólusú
PDP-2-12-D
Item no.
5080303
Pólusszám
2
Dugaszolórendszer
Kapocs
Max. tartós feszültség, AC
12
Legmagasabb tartós feszültség, DC
16
Kivitel
2-pólusú
PDP-2-24-D
Item no.
5080305
Pólusszám
2
Dugaszolórendszer
Kapocs
Max. tartós feszültség, AC
21
Legmagasabb tartós feszültség, DC
30
Kivitel
2-pólusú
PDP-2-48-D
Item no.
5080307
Pólusszám
2
Dugaszolórendszer
Kapocs
Max. tartós feszültség, AC
37
Legmagasabb tartós feszültség, DC
52
Kivitel
2-pólusú
