TP fali és födémkengyel, FT
Type TPDG 145 FT
|Item no. 6365977
|EAN 4012195076902
Item no. / Type
Szélesség
Magasság
...max. szélességhez
F kN-ban, fal
F kN-ban, mennyezet
Smallest selling unit: 6 Darab
6Darab
Darab
Description

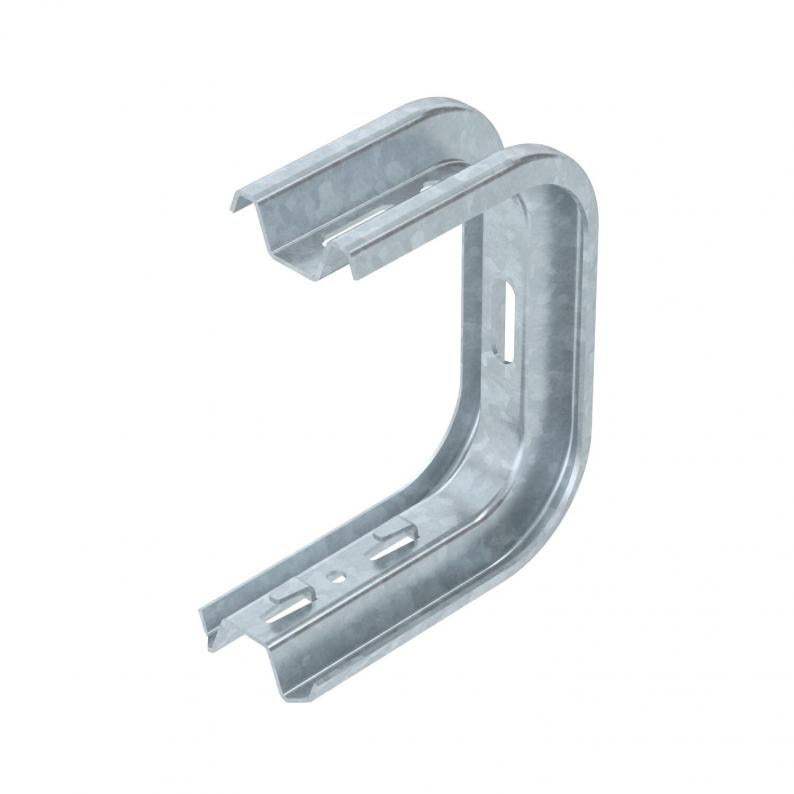

Szorítókapcsokkal ellátott TP fali és födémkengyel rácsos kábeltálcák csavar nélküli rögzítéséhez.
Amennyiben a kengyel közvetlenül falra vagy födémre kerül, - a stabilitás biztosítása érdekében - csak a DS 4 típusú távtartóval együtt szerelhető.
Maximum 55 mm oldalmagasságú rácsos kábeltartó-rendszer rögzítésére alkalmas.
Technical data

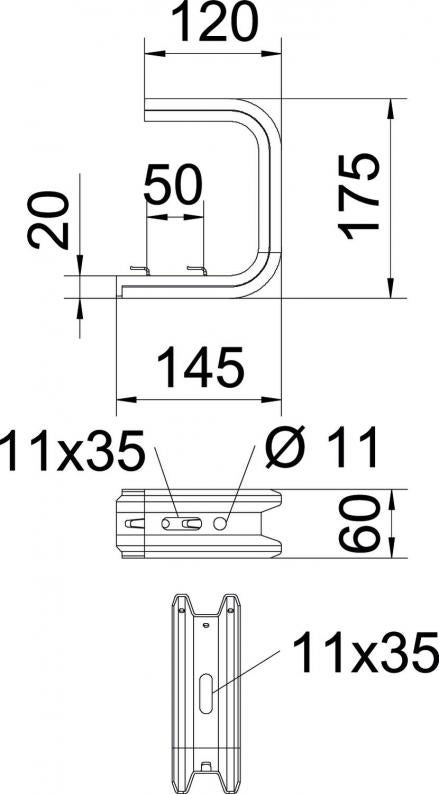

Méretek
| Hossz | 175 mm |
|---|---|
| Szélesség | 145 mm |
| Magasság | 60 mm |
| L méret | 50 mm |
| B méret | 145 mm |
Műszaki adatok
| Tűzálló kábelrendszerek – | nem |
|---|---|
| ...min. szélességhez | 100 |
| ...max. szélességhez | 100 mm |
| Alkalmazható rácsos kábeltálcához | igen |
| Alkalmazható kábellétrához | nem |
| Alkalmazható kábeltálcához | nem |
| Kivitel | Függesztőkengyel (C-kengyel) |
| F kN-ban, fal | 1,4 kN |
| F kN-ban, mennyezet | 1,3 kN |
| Méret | B145mm |
| Felület | merítetten tűzihorganyzott |
| Anyag | acél |
| Szín | cink |

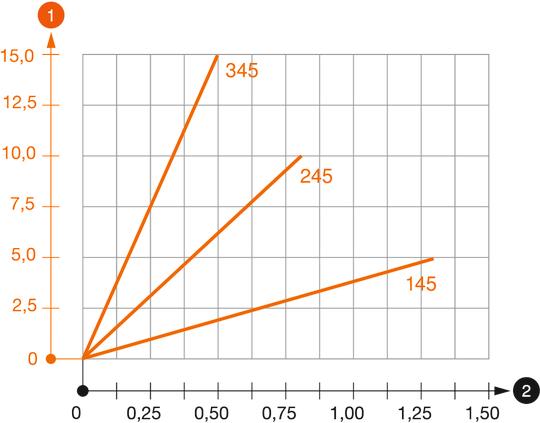

A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Terhelési görbe mm-ben magadott konzolhosszakkal
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 1,1583 kg CO2e / 1 Darab |
|---|
Downloads
0 selected
Adatlap (1)
Katalógusok és brosúrák (2)
Tanúsítások, nyilatkozatok (3)
Útmutatók és segédletek (2)
Termékképek (2)
3D adat letöltések (2)
Variants
Type
Szélesség
Magasság
...max. szélességhez
F kN-ban, fal
F kN-ban, mennyezet
Szín
Item no.
TPDG 145 FT
145
60
100
1,4
1,3
cink
6365977
TPDG 245 FT
245
60
200
0,87
0,8
cink
6365981
TPDG 345 FT
345
60
300
0,55
0,5
cink
6365985
Szélesség
...max. szélességhez
F kN-ban, fal
F kN-ban, mennyezet
TPDG 145 FT
Item no.
6365977
Szélesség
145
Magasság
60
...max. szélességhez
100
F kN-ban, fal
1,4
F kN-ban, mennyezet
1,3
Szín
cink
TPDG 245 FT
Item no.
6365981
Szélesség
245
Magasság
60
...max. szélességhez
200
F kN-ban, fal
0,87
F kN-ban, mennyezet
0,8
Szín
cink
TPDG 345 FT
Item no.
6365985
Szélesség
345
Magasság
60
...max. szélességhez
300
F kN-ban, fal
0,55
F kN-ban, mennyezet
0,5
Szín
cink
