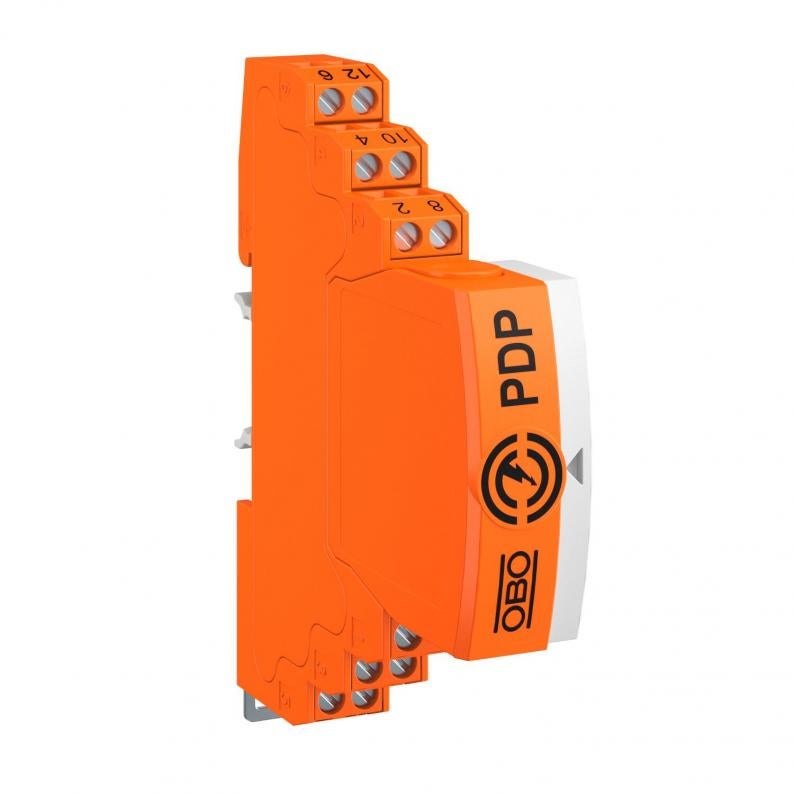

Túlfeszültség-védelem adatátviteli rendszerekhez, cserélhető betéttel, 2-pólusú, közvetlen földeléssel, optikai állapotjelzéssel, 24 V
Type PDP-2-24-D-OS
|Item no. 5080345
|EAN 4012196742196
Item no. / Type
5080345 / PDP-2-24-D-OS
Pólusszám
2
Dugaszolórendszer
Kapocs
Max. tartós feszültség, AC
21 V
Legmagasabb tartós feszültség, DC
30 V
Kivitel
2-pólusú
Smallest selling unit: 1 Darab
1Darab
Darab
Description
• Cserélhető betétes T1+T2/D1+C2 típusú túlfeszültség-védelmi eszköz, a mérési-, irányítási és szabályozási rendszerekhez
• Védelmi készülék többeres rendszerekhez
• Árnyékolás közvetlen földelése
• Frekvenciatartomány 100 MHz-ig
• Földelés kalapsíneken vagy csatlakozó vezetéken keresztül lehetséges
• Keskeny szélesség, 17,5 mm
• Folyamatos rendelkezésre állás - a jelátvitel a betét kihúzásakor sem szakad meg
• Optikai állapotjelzéssel és távjelzési lehetőséggel a blokkokhoz kapcsolt tápegységen keresztül PDP-PS
• Integrált buszcsatlakozóval
Felhasználás: Univerzális villám- és túlfeszültség-védelem adatátviteli eszközökhöz a mérési-, irányítási és szabályozási rendszerekben.
• Védelmi készülék többeres rendszerekhez
• Árnyékolás közvetlen földelése
• Frekvenciatartomány 100 MHz-ig
• Földelés kalapsíneken vagy csatlakozó vezetéken keresztül lehetséges
• Keskeny szélesség, 17,5 mm
• Folyamatos rendelkezésre állás - a jelátvitel a betét kihúzásakor sem szakad meg
• Optikai állapotjelzéssel és távjelzési lehetőséggel a blokkokhoz kapcsolt tápegységen keresztül PDP-PS
• Integrált buszcsatlakozóval
Felhasználás: Univerzális villám- és túlfeszültség-védelem adatátviteli eszközökhöz a mérési-, irányítási és szabályozási rendszerekben.
Technical data
Méretek
| Hossz | 75 mm |
|---|---|
| Szélesség | 17,5 mm |
| Magasság | 95 mm |
Műszaki adatok
| Pólusszám | 2 |
|---|---|
| Hosszellenállás | 1.2 ± 5% |
| Jelzés a készüléken | nem tartalmaz |
| Dugaszolórendszer | Kapocs |
| Védelmi feszültségszint, ér - ér | 150 V |
| Védelmi feszültségszint, ér - föld | 850 V |
| Védettség | IP20 |
| Vizsgálati szabvány | MSZ EN 61643-21 |
| Soros ellenállás erenként | 1,2 Ω ± 5% |
| Névleges levezetési lökőáram In C2 szerint (teljes) | 20 kA |
| Kapacitás (ér-ér között) | ≤30 pF |
| Kapacitás (ér-föld között) | ≤30 pF |
| Földelés következőkkel: | Csatlakozóvezeték/kalapsín |
| Bemenet / kimenet szerelése | Csavaros csatlakozókapcsok |
| Árnyékolás-csatlakoztatás | igen |
| Árnyékolás | közvetlen |
| Lökőfeszültségállóság, ér-ér | 10 kV / 5 kA |
| Lökőfeszültségállóság, ér-föld | 10 kV / 5 kA |
| Összes levezetési lökőáram (10/350) | 5 kA |
| Összes-levezetőképesség (8/20) | 20 kA |
| Névleges áram DC | 0,6 A |
| Névleges áram AC | 0,425 A |
| Max. tartós feszültség, AC | 21 V |
| Legmagasabb tartós feszültség, DC | 30 V |
| Névleges levezetőképesség (8/20 µs) | 10 kA |
| Határfrekvencia | 100 MHz |
| Kivitel | 2-pólusú |
| SPD az MSZ EN 61643-21 szerint | T1+T2 / D1+C2 |
| Kategorie | T1+T2 / D1+C2 |
| SPD az IEC EN 61643-1 szerint | I+II. osztály |
| MSZ EN 61643-11 szerinti SPD | 1+2-es típus |
| LPZ | 0→2 |
| Levezetőképesség | 2,5 kA |
| Beiktatási csillapítás (Insertion loss) | ≤3 dB |
| Csatlakozási keresztmetszet, merev, max. | 2,5 mm² |
| Csatlakozási keresztmetszet, többhuzalos, min. | 0,14 mm² |
| Csatlakozási keresztmetszet, többhuzalos, max. | 2,5 mm² |
| Alkalmazási hőmérséklet-tartomány min. | -40 °C |
| Alkalmazási hőmérséklet-tartomány max. | 80 °C |
| Méret | 24V |
Kapcsolási rajz
| Csatlakozási keresztmetszet, merev, min. | 0,14 mm² |
|---|---|
| Csatlakozási keresztmetszet, hajlékony, min. | 0,14 mm² |
| Csatlakozási keresztmetszet, hajlékony, max. | 1,5 mm² |
page.product.environmentalData.environmentalData
| CO2-lábnyom (GWP) bölcsőtől a kapuig | 0,9499 kg CO2e / 1 Darab |
|---|
